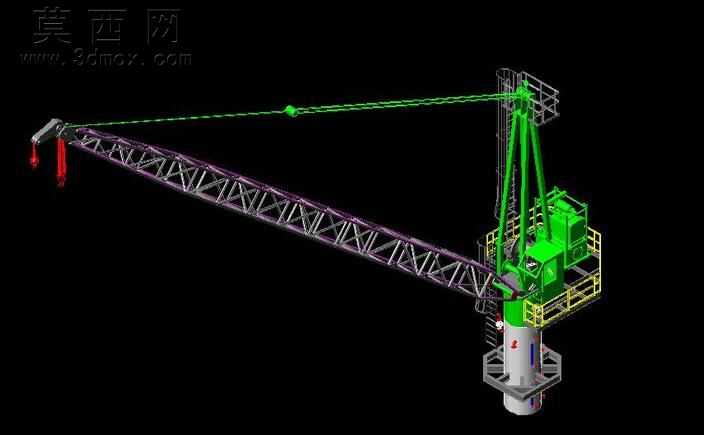

海上平台G20110动臂起重机三维设计

本模型为适配海上平台作业场景的G20110动臂起重机三维设计成果，建模过程严格遵循海洋起重装备的工程设计规范，完整还原了动臂起重机的全系统结构。建模阶段采用参数化设计逻辑，对起重机的核心承载部件进行了精准复刻：塔身采用桁架式结构设计，通过型材杆件的交错排布实现轻量化与高承载性的平衡，每一处杆件的连接节点都做了细节还原，匹配实际焊接装配的结构逻辑；动臂部分采用变截面桁架构造，从臂根到臂头逐步收窄，既保证了长距离作业的结构刚度，又尽可能降低了臂架自重带来的倾覆力矩，臂架上的变幅钢丝绳走线、起升吊钩组都做了完整建模，滑轮组的绳槽走向、吊钩的防脱卡结构都清晰呈现。回转支承部分还原了上下支座的连接结构，能够直观展示起重机360度回转的运动原理，操作室与设备机房采用实体建模，外部的检修护栏、爬梯都做了精细化处理，护栏的横杆间距、爬梯的踏步尺寸都参考实际安全规范设置。底座部分适配海上平台的安装需求，设计了与平台桩腿匹配的连接基座，基座上的系固点、管线接口都做了对应呈现。材质渲染阶段针对不同部件做了区分设置：塔身与臂架的金属结构采用哑光金属材质，还原钢结构涂装后的质感，操作室采用半透明玻璃与金属外壳搭配的材质，钢丝绳采用高韧性金属线材材质，吊钩与滑轮组采用高强度合金钢材质，不同材质的光影反射参数经过反复调试，渲染效果能够清晰区分各个功能部件。设计过程中充分考虑了海上作业的特殊需求，整体结构的重心布置经过优化，降低海上风浪带来的晃动影响，动臂的变幅范围、起升高度都参考同类型海上起重机的作业参数设置，各运动部件之间预留了合理的运动间隙，能够直观展示动臂变幅、吊钩起升、整机回转的作业动作逻辑，可用于海洋起重装备的结构展示、作业原理教学以及方案评审参考。
