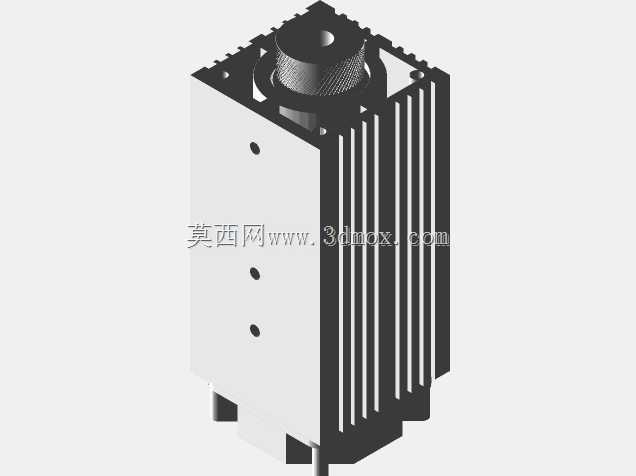

5500mW功率激光雕刻加工模组结构

这款5500mW功率的激光加工模组，是桌面级数控雕刻设备的核心执行部件，目前在小型文创加工、创客DIY制作、小批量打样生产场景中应用十分广泛，可覆盖竹木、皮革、薄塑料、纸质材料等多种非金属材质的表面雕刻、浅层切割作业，不少小型广告加工门店、校园创客空间、个人手工工作室都会选用同功率等级的模组作为加工执行端。从结构设计来看，模组采用一体化集成思路，将激光发射管、散热结构、固定安装座整合为单个独立单元，无需使用者额外拆分组装光路部件，降低了设备调试的门槛。散热部分采用鳍片式铝挤型材结构，沿模组长度方向布置平行散热齿，增大与空气的接触面积，配合内置的风冷通道，可在长时间连续作业时将核心部件的工作温度控制在合理区间，避免功率衰减或元件损坏。模组正面预留了三个等距排布的安装定位孔，可直接适配市面主流桌面雕刻机的安装滑台，安装孔位的公差控制在±0.02mm范围内，安装后无需反复校准光路同轴度，更换模组时的对位效率提升明显。外形方面，模组整体为方正柱体结构，侧边的散热鳍片突出主体外壳2mm，安装时需要预留足够的侧向空间，避免鳍片与设备机架、运动导轨发生干涉；前端出光口设置了内凹的防护结构，可减少加工过程中飞溅的碎屑直接污染出光镜片，降低日常维护的频次。设计过程中充分考虑了实际使用的便利性，供电接口布置在模组尾部，走线方向与模组运动方向平行，避免设备往复运动时线缆弯折磨损；出光焦距的调节结构集成在模组顶部，采用滚花旋钮设计，无需额外工具即可手动调整焦距，适配不同厚度的加工材料。在实际选型搭配时，需要注意该模组的有效加工焦距为固定区间，安装时要保证出光口到加工台面的距离符合焦距要求，才能达到最佳的雕刻线条精度；同时模组的重量控制在合理范围内，不会给小型雕刻机的运动轴带来过大负载，可适配多数采用42步进电机驱动的桌面运动平台。对于结构设计从业者来说，这类集成式激光模组的设计思路具备很高的参考价值，将发热元件、光学部件、安装结构做一体化整合，既压缩了整体占用空间，又减少了零散部件的装配误差，在小型自动化加工设备的执行端设计中十分常见。
