小型龙门式3060数控雕刻加工设备结构

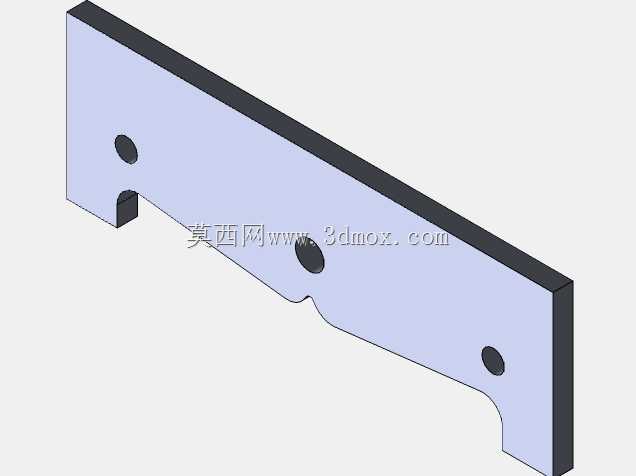

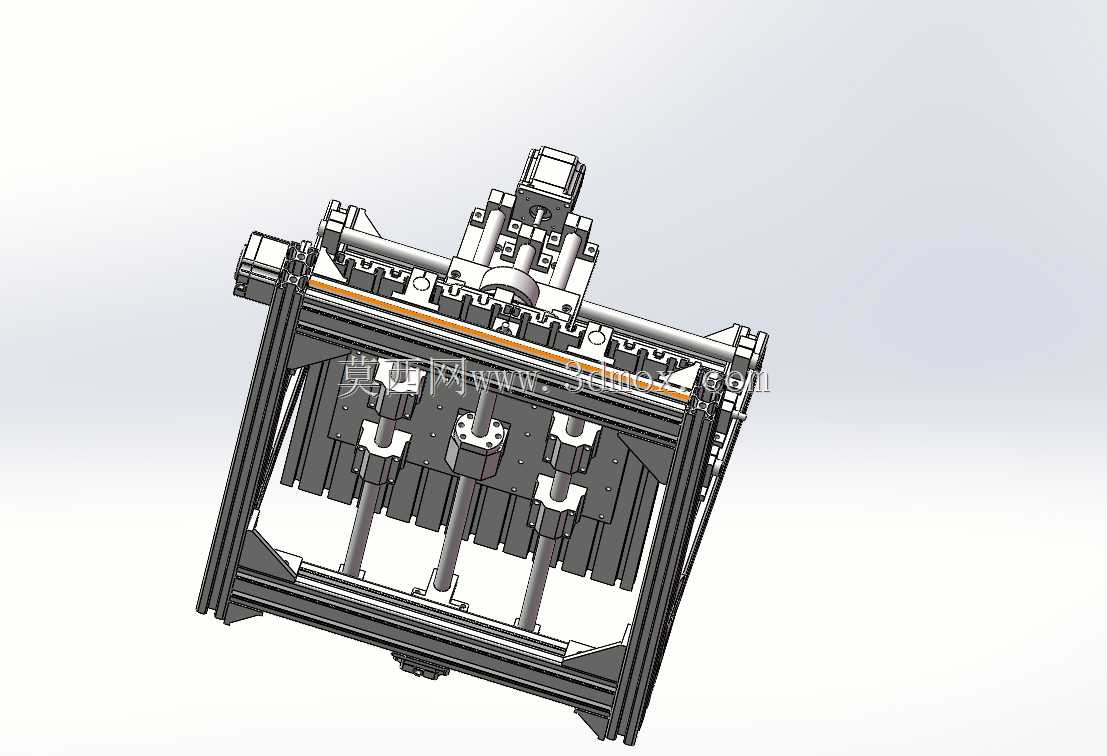

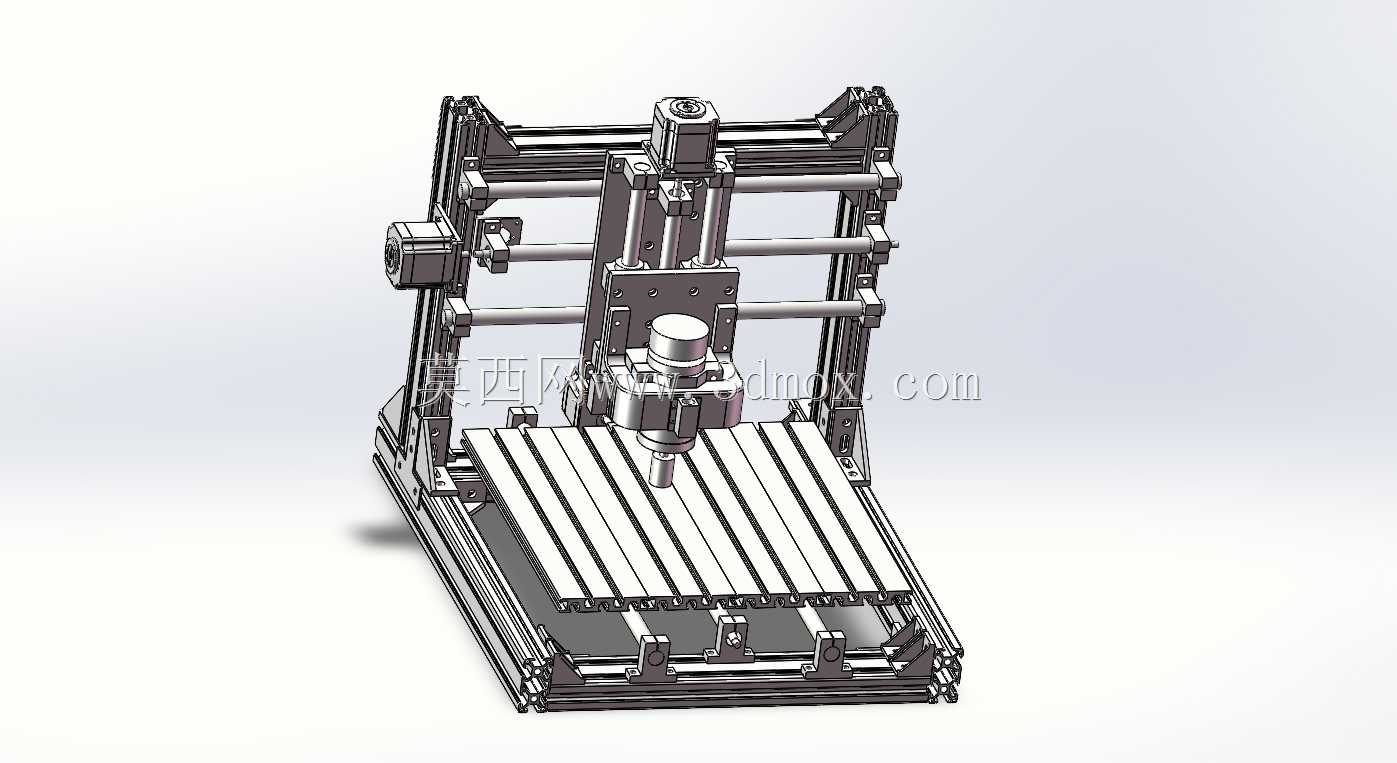

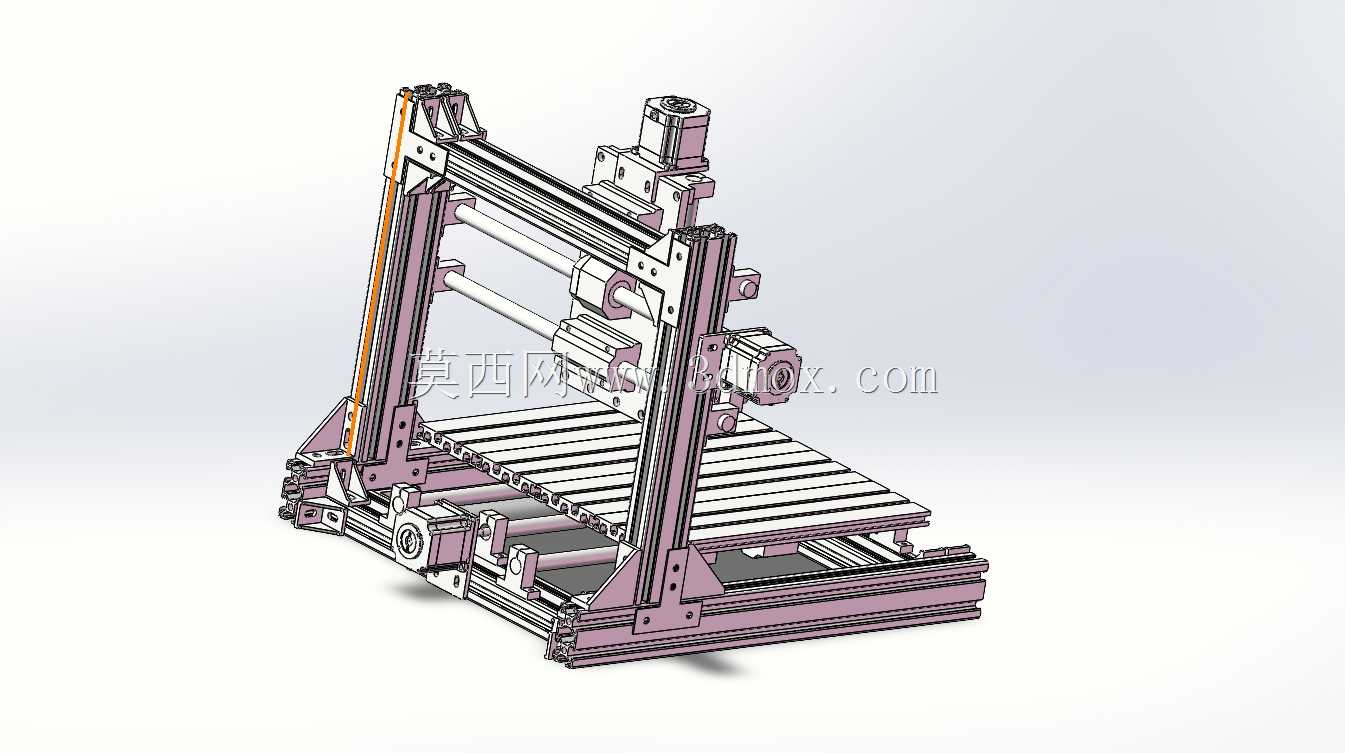

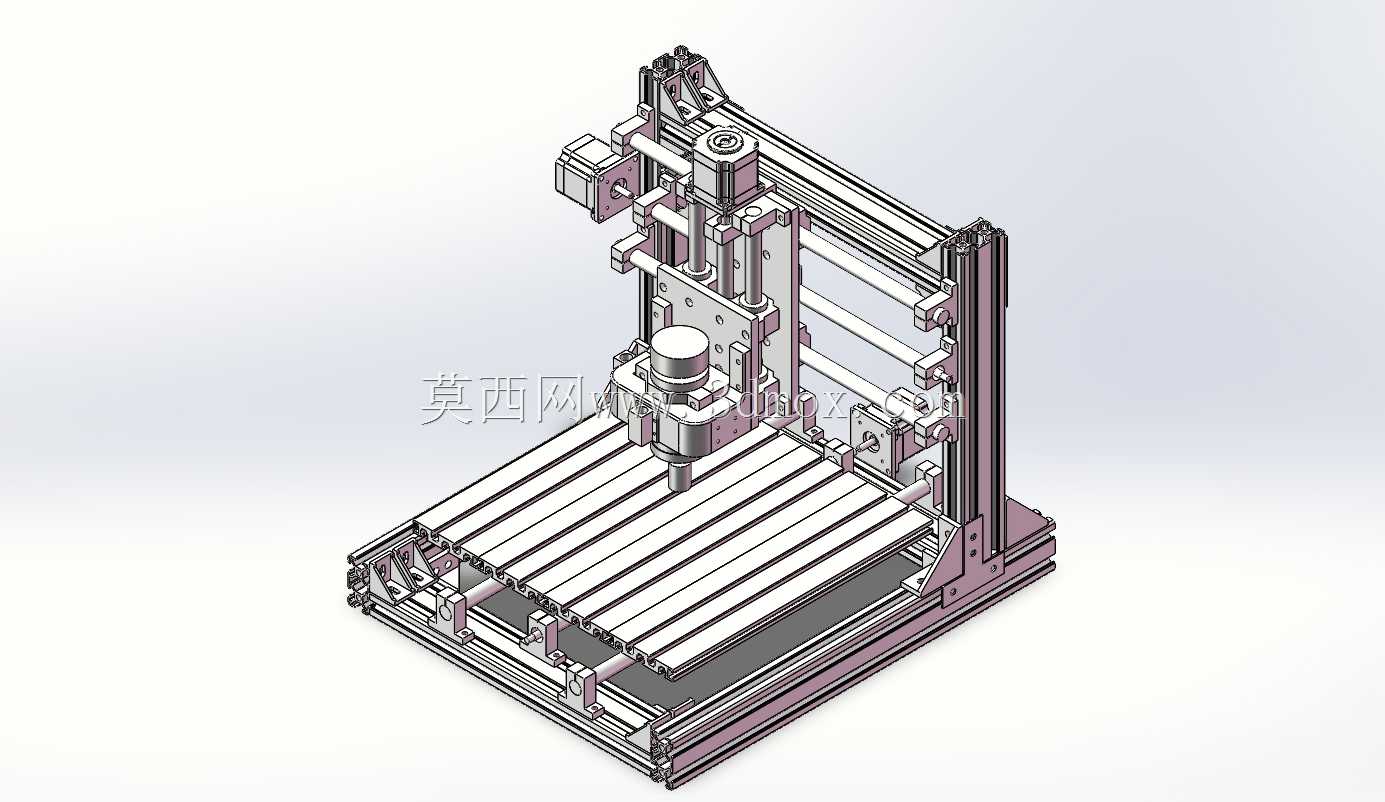

这款小型龙门架构的数控加工设备，主要面向小型加工工坊、个人DIY加工、教学实训场景使用，可覆盖亚克力、PVC、软金属、实木、密度板等多种材质的平面雕刻、切割、浅铣削加工需求，常见用于广告字制作、工艺礼品雕刻、PCB样板加工、小型五金零件开粗等作业场景，相比大型工业雕刻设备占地更小，部署灵活，对车间场地的承重、空间要求更低，适合小批量定制化加工场景使用。设备整体采用铝型材搭建主体机架，型材拼接处采用角件与内置螺栓锁紧，兼顾机架刚性与组装便捷性，无需复杂的焊接时效处理即可完成机架装配，后期维护调整时拆装也更为便利。三轴传动结构布局清晰，X轴采用双导轨支撑横跨工作台两侧，带动龙门架做前后方向进给，Y轴搭载在龙门横梁上带动主轴安装座做左右方向移动，Z轴通过垂直导轨带动主轴组件做上下进给，各轴传动端预留了步进电机安装位，可根据加工精度需求选配丝杠传动或者同步带传动方案，适配不同负载、不同进给速度的加工需求。工作台采用T型槽铝型材台面，可通过T型螺栓快速固定夹具、工件或者吸附平台，台面有效加工行程覆盖600mm长度、300mm宽度方向，Z轴有效行程可满足100mm以内的加工深度需求，设备整体安装边界尺寸控制在1000mm长度、700mm宽度、600mm高度范围内，可直接放置在常规重型工作台面上使用，无需专门做设备基础浇筑。设计过程中优先考虑了零部件的通用化选型，导轨、型材、紧固件均采用市面常规标准件，降低备件采购成本，主轴安装座预留了通用直径的装夹孔位，可适配不同功率的风冷、水冷雕刻主轴，用户可根据自身加工材质的硬度、切削量需求灵活更换主轴组件。走线槽沿型材内侧布置，可将各轴电机线缆、主轴电源线、限位开关线缆规整收纳，避免加工过程中切屑、切削液磨损线缆，各轴两端均预留了限位开关安装位，可搭配控制系统实现硬限位保护，防止超程运行导致的机械结构碰撞损坏。设备的龙门立柱与横梁连接处设置了加强筋安装位，可根据加工刚性需求加装加强角板，提升高速进给时的结构稳定性，减少切削过程中的振动，保障加工面的光洁度与尺寸精度。
