微型舵机SG90高精度结构设计

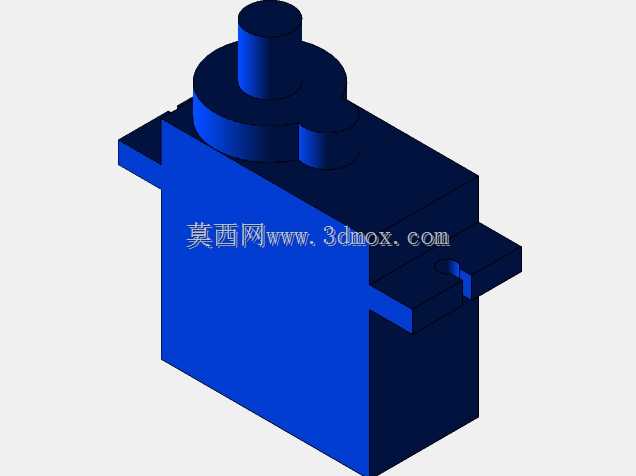

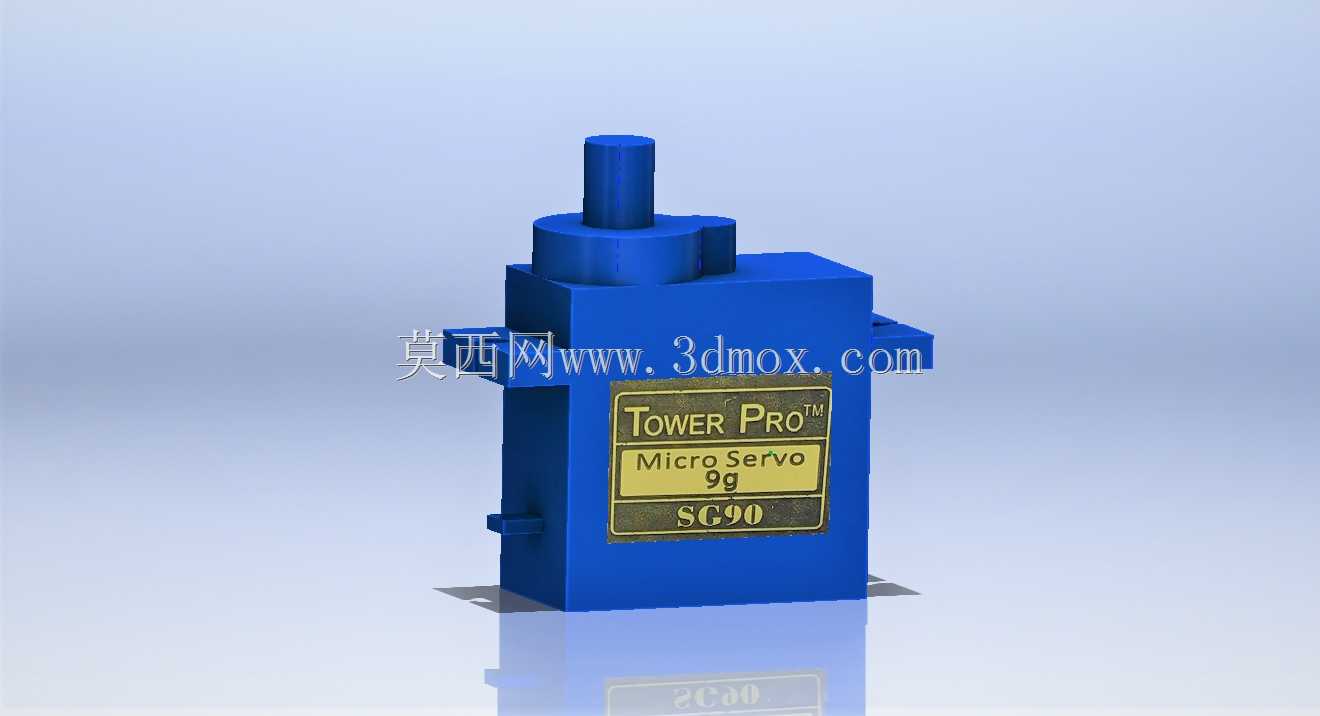

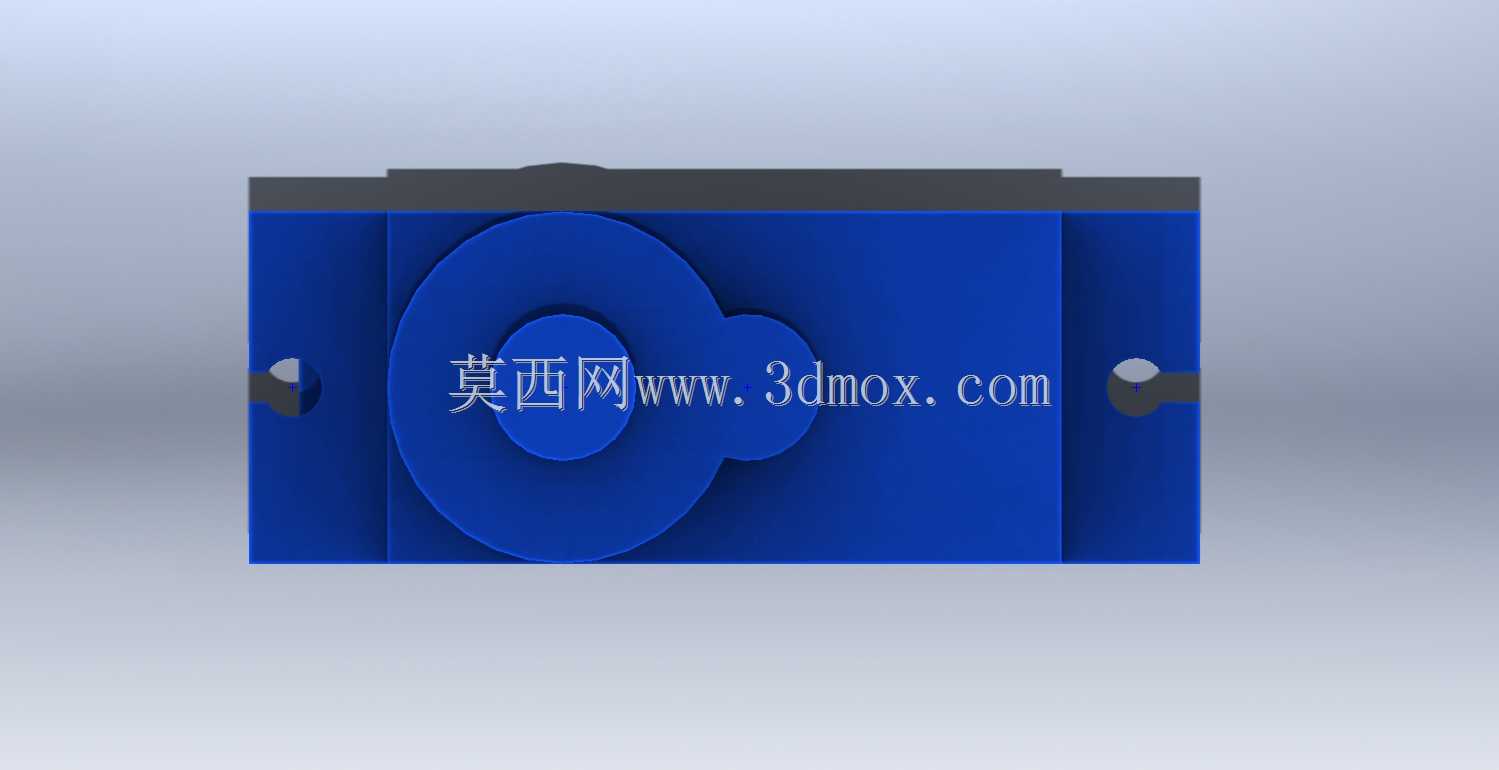

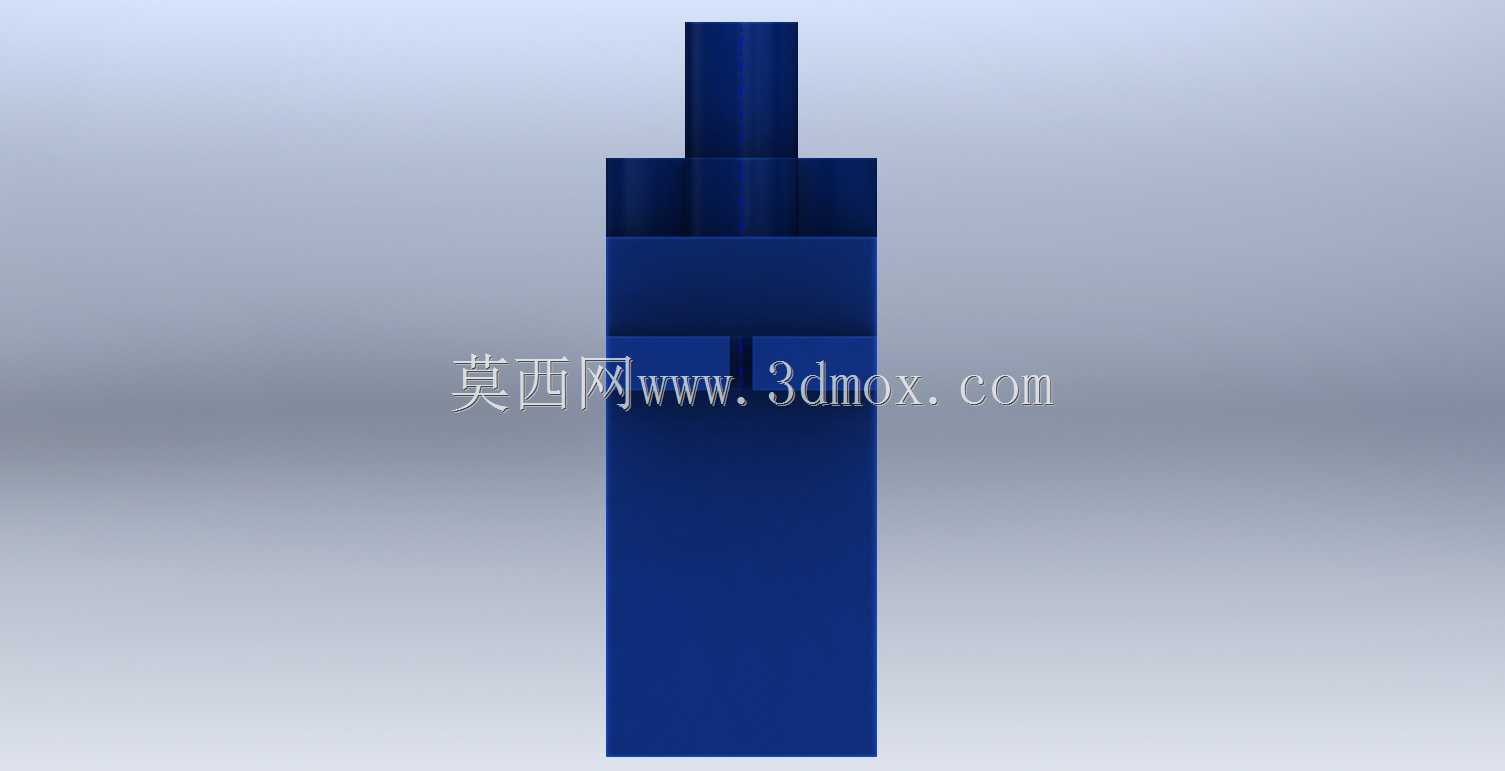

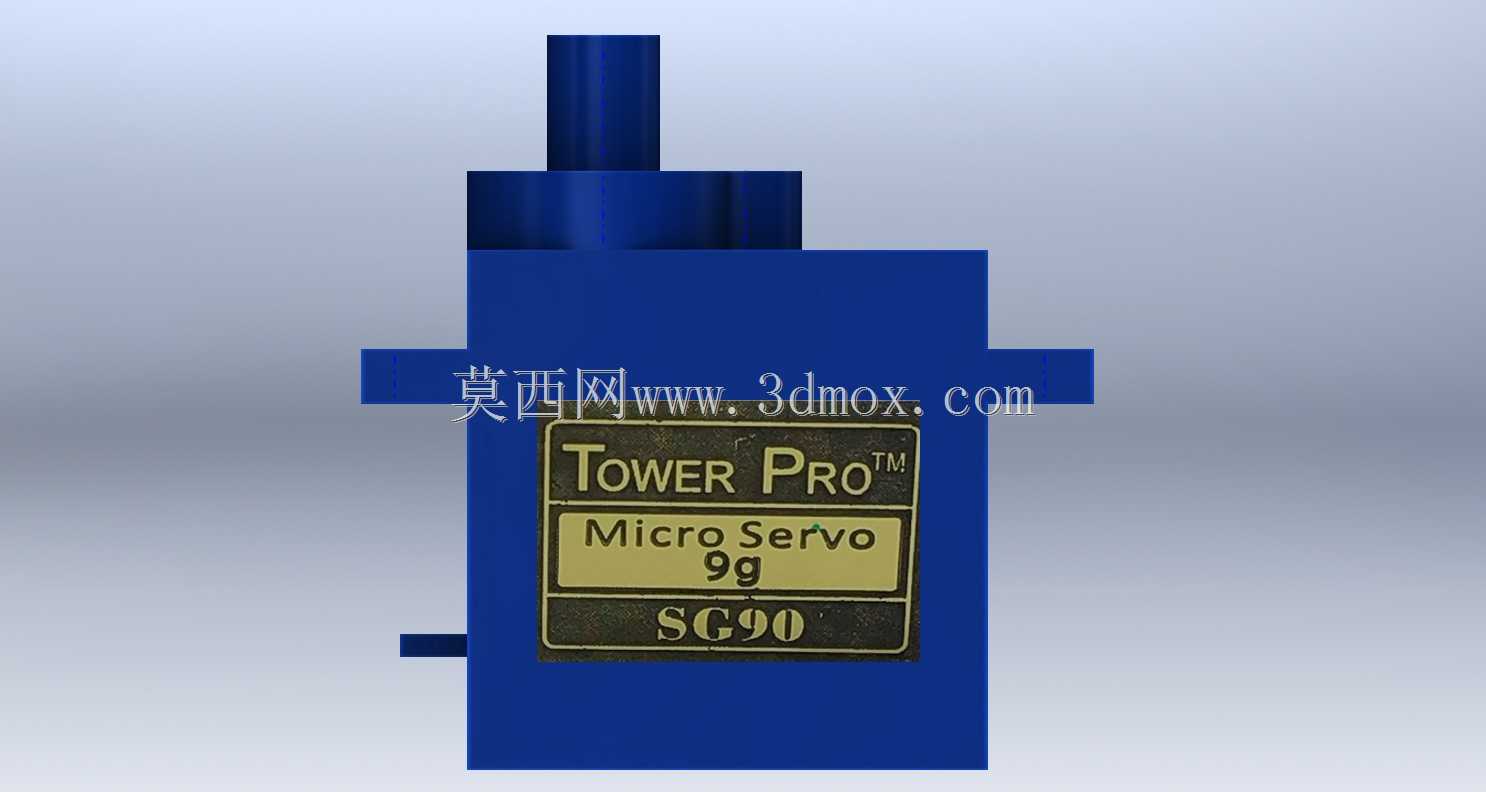

这款微型伺服执行元件的三维结构设计，完全围绕小空间高精度驱动场景的实际需求展开，在航模舵面控制、小型桌面机器人关节驱动、智能门锁锁舌传动、教学实验平台位移调节这类对安装体积、输出扭矩、响应速度有明确要求的场景中，这类9g级微型舵机是应用最广泛的动力执行部件之一。从结构设计逻辑来看，整体采用一体化方形壳体布局，壳体两侧预留的带孔安装耳是核心安装边界，安装耳的孔位间距、孔径大小完全匹配行业通用安装标准，不需要额外设计转接件就能直接固定在3mm厚度以内的支架、板材上，输出轴位于壳体顶部中心位置，轴径、轴伸长度适配通用塑料舵盘、金属摇臂的安装尺寸，不会出现装配干涉问题。内部结构的排布充分利用了壳体内部有限空间，减速齿轮组、驱动电路板、微型直流电机的位置经过反复优化，既保证齿轮啮合的同轴度要求，减少传动间隙带来的控制死区，也让电路板的布线空间足够，避免装配时导线挤压齿轮造成卡滞。壳体侧面的出线槽位置做了圆角过渡处理，防止导线在反复摆动过程中被壳体锐边割破绝缘层，输出轴根部的限位凸台可以限制摇臂的轴向窜动，保证传动过程中输出角度的精度稳定。从实际使用的角度出发，这类微型舵机的输出扭矩足以驱动100g以内的负载完成0-180度范围内的角度控制，响应延迟控制在毫秒级，完全满足小型自动化装置、教学演示模型、消费级航模产品的控制需求。设计过程中对各个配合面的公差做了合理设定，壳体上下盖的止口配合间隙控制在0.1mm以内，既方便装配时的对位，也能避免使用过程中壳体出现松动错位，齿轮轴的安装孔位同轴度公差控制在0.02mm以内，有效降低齿轮传动过程中的噪音和磨损，延长元件的使用寿命。安装边界的尺寸设计充分考虑了密集排布的使用场景，比如多足小型机器人的腿部关节排布时，相邻舵机之间不会出现壳体干涉，能够在最小的空间内完成多自由度的结构搭建，输出轴的中心高度也和通用支架的安装尺寸匹配，不需要额外调整安装平面的高度差就能保证传动连杆的运动平面平整，减少连杆传动过程中的附加阻力。
