多关节协作式工业机械臂结构设计方案

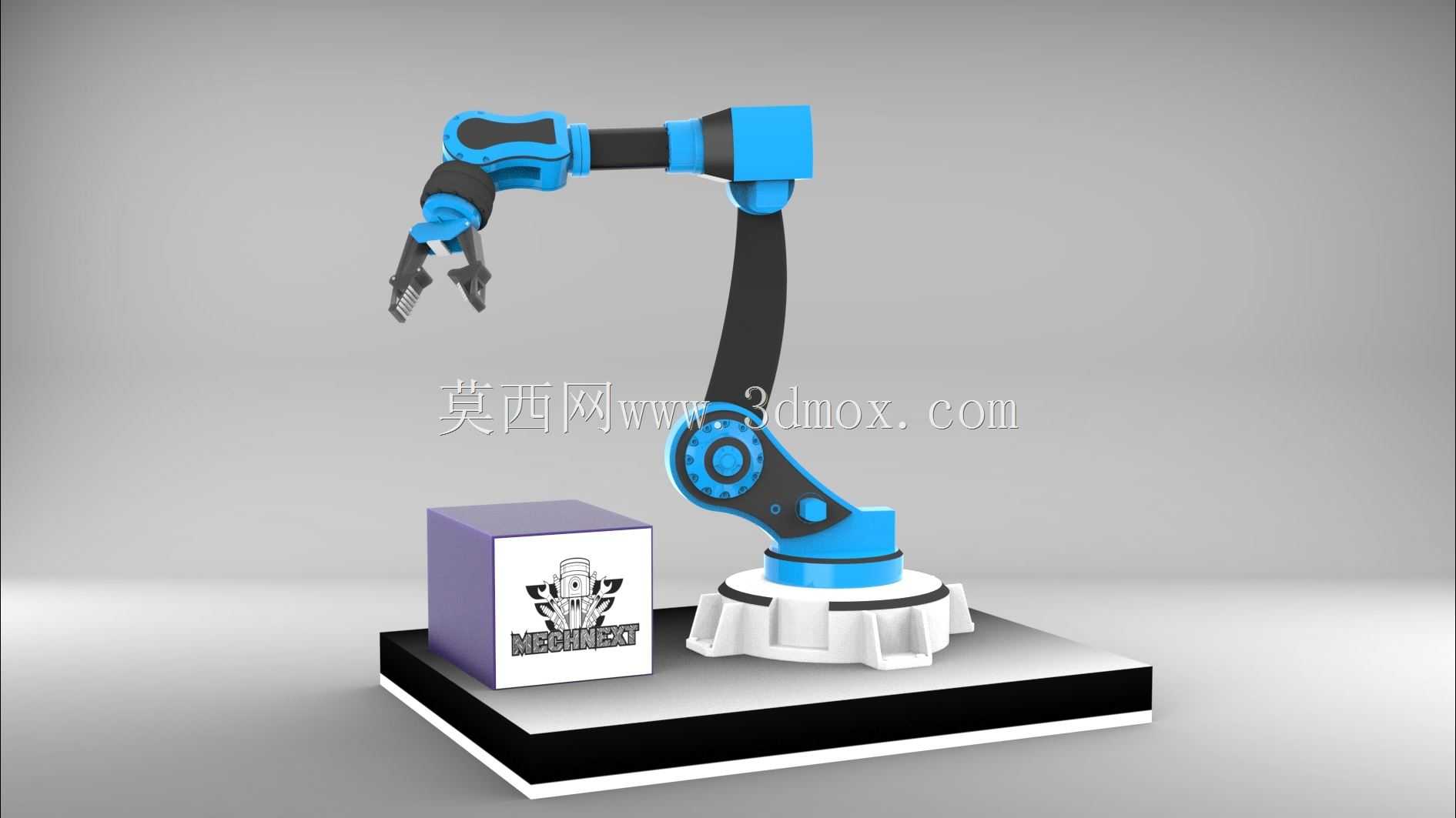

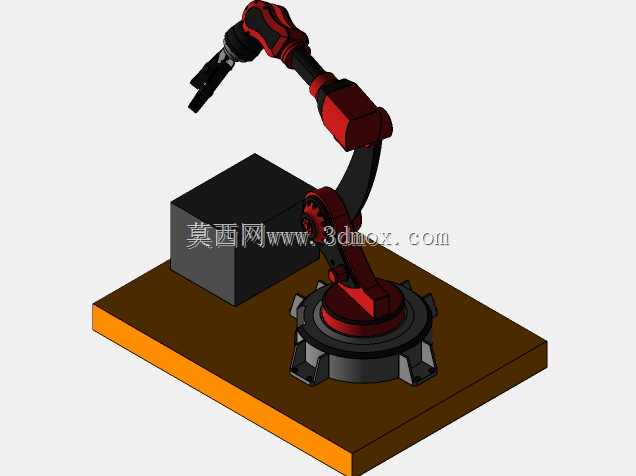

　　这款多关节机械臂的结构设计，核心围绕中小负载工位的柔性作业需求展开，在3C电子装配、轻工物料分拣、教学实训台搭建这类场景里，适配性表现突出。日常产线应用中，它可以完成固定工位的工件上下料、轻量零件的姿态调整、小型箱体的码放转运，相比硬连接的专机设备，关节自由度的冗余设计让它能绕过工位周边的工装夹具、料架立柱等障碍物，不需要额外调整周边设备布局就能完成作业路径规划。

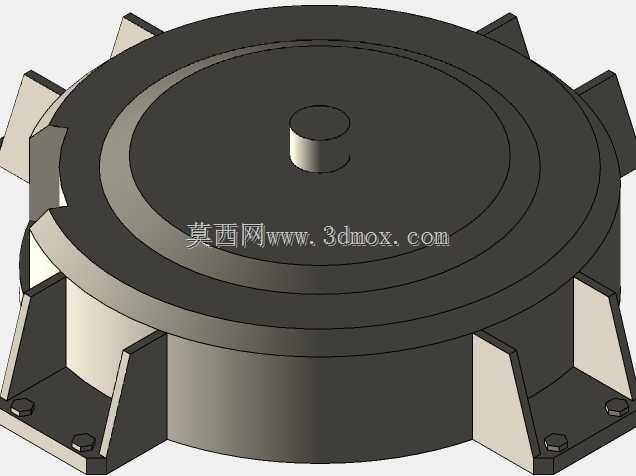

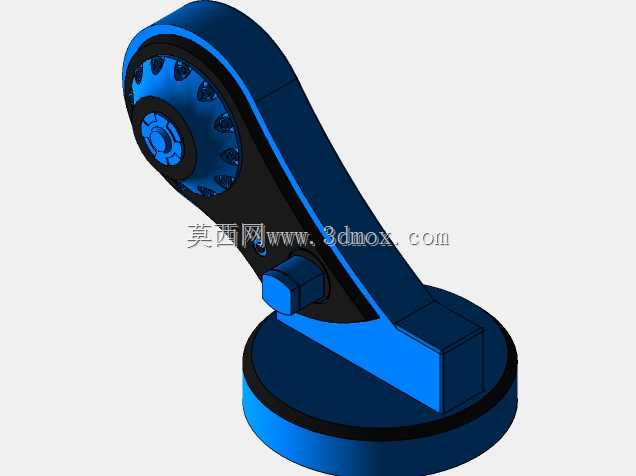

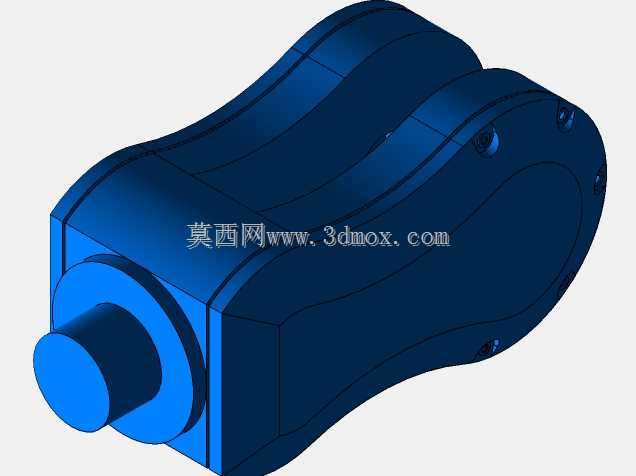

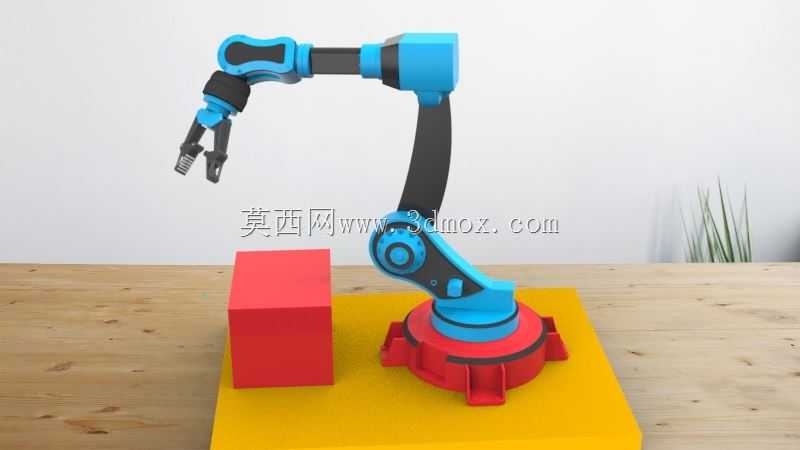

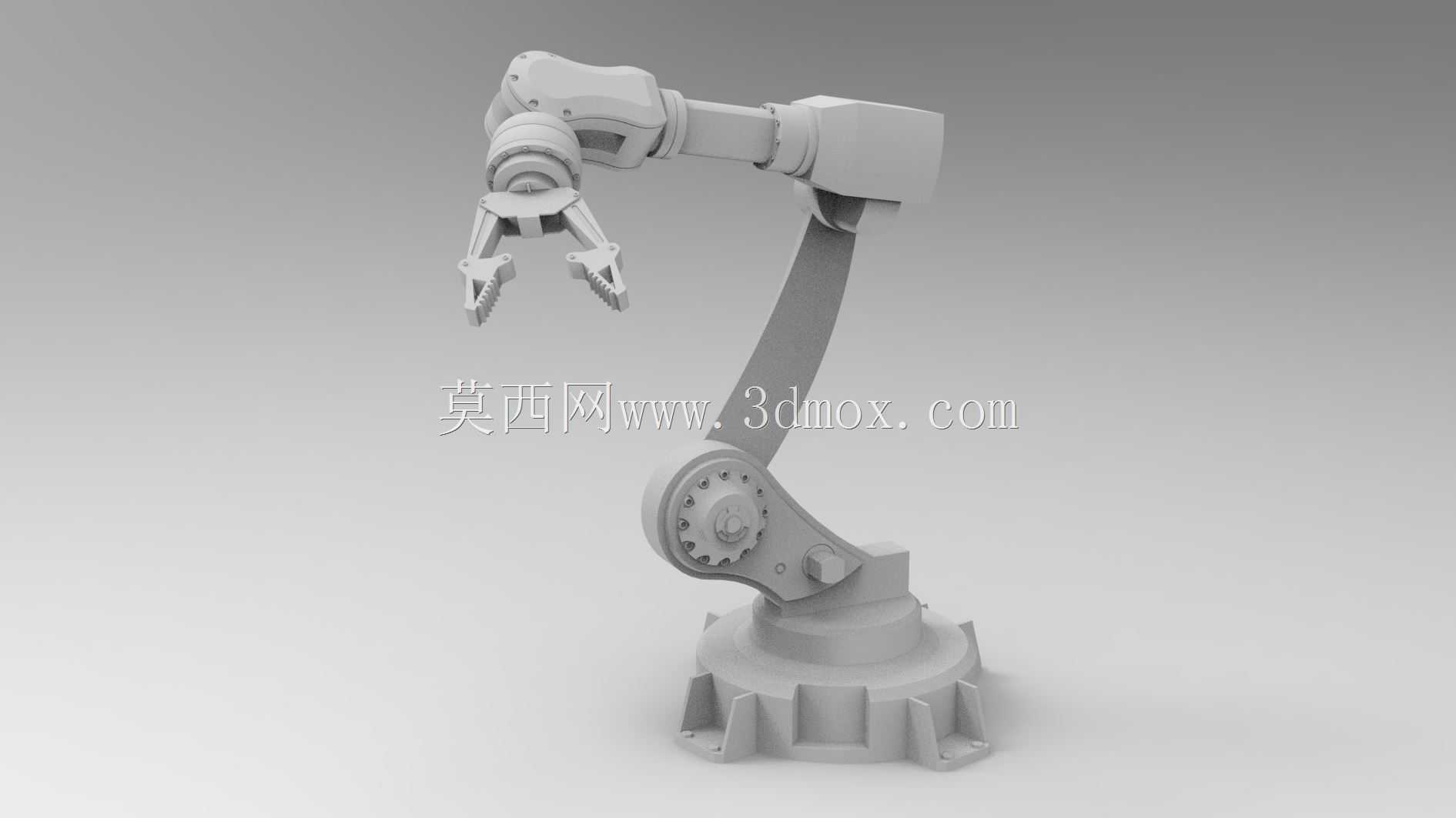

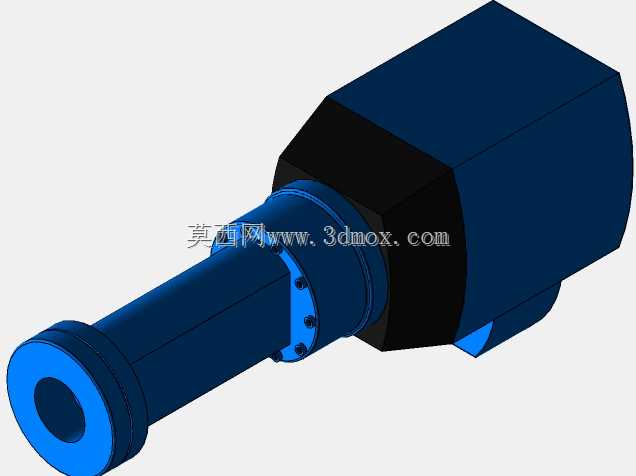

　　从结构功能拆分来看，整套臂体采用六关节串联布局，底座回转支承承担整臂的水平方向旋转动作，支撑大臂的腰关节内置谐波减速结构，抵消臂体伸展时的倾覆力矩，大臂与小臂的连接关节负责垂直面内的俯仰角度调整，腕部三个正交关节则用来调整末端执行器的作业姿态，末端法兰预留了标准安装孔位，可以直接适配夹爪、真空吸盘、小型焊枪等不同作业工具，不需要额外加工转接板。臂体的传动结构做了内置走线设计，所有动力线缆、信号线缆都从关节内部的穿线孔排布，避免臂体运动时线缆剐蹭周边设备，也减少了车间粉尘、切削液对线束的侵蚀。

　　设计过程中优先考虑了安装边界的适配性，底座采用方形法兰安装结构，四个安装孔的孔位间距匹配常见的铝型材工作台、钢制工装台的安装孔距，不需要重新打孔就能直接固定，整臂完全伸展时的水平作业半径覆盖1.2米范围，垂直方向作业高度从安装基面往上0.9米、往下0.3米，能适配常见的0.8米高度流水线作业面，安装时只需要保证底座安装面的平面度公差在0.2mm以内，就能避免臂体高速运转时出现抖动问题。关节处的限位结构做了硬限位加软限位的双重设计，硬限位采用聚氨酯缓冲块，避免关节超程时出现金属碰撞损伤，软限位则可以根据实际工位的作业范围自定义调整角度，防止作业过程中碰撞到周边的料箱、检测设备。

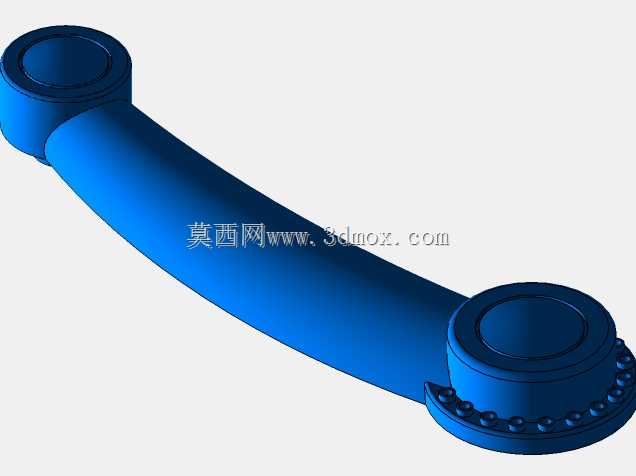

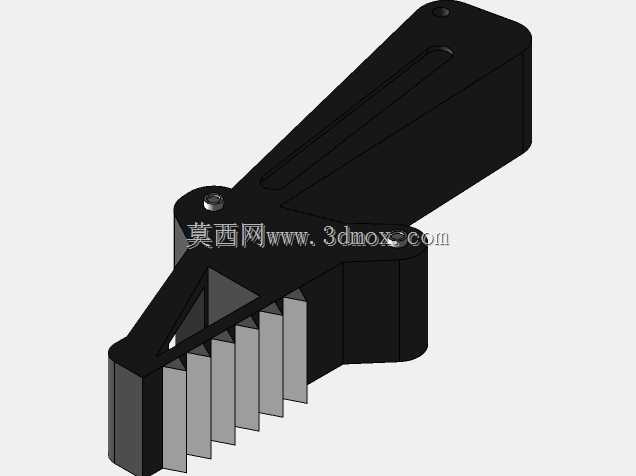

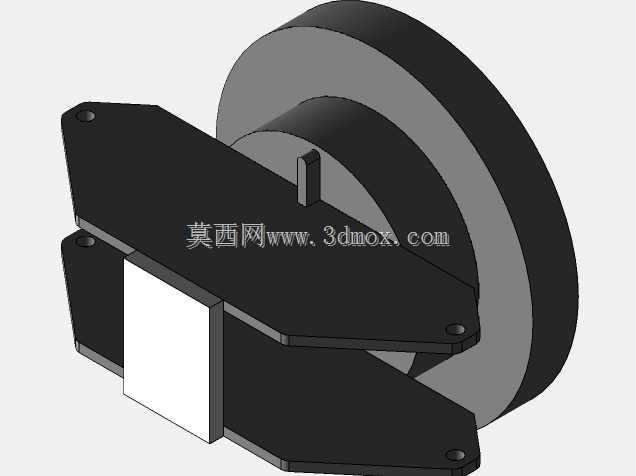

　　臂体的材质选择上，大臂小臂的主体结构采用铝合金一体铣削成型，在保证结构刚性的前提下降低了臂体自身重量，关节连接处的轴承座采用钢制嵌件，避免反复转动出现磨损旷量，底座内部预留了驱动器、控制板的安装空间，不需要额外配置外置电控柜，进一步压缩了整套设备的安装占用空间。末端夹爪采用平行双指结构，夹指的开合行程适配0到80mm尺寸的工件，夹指表面做了防滑纹理处理，抓取表面光滑的塑料件、纸盒类工件时不会出现滑脱，夹取力可以通过气压调整，适配不同重量、不同材质的工件抓取需求，不会夹伤薄壁类零件。

　　在实际工位调试时，这款臂体的关节运动速度可以根据作业节拍调整，最快关节转速能满足每小时1200次的抓取搬运节拍，低速运行时的重复定位精度能控制在0.1mm以内，满足精密装配工位的精度要求。臂体的平衡结构采用内置弹簧平衡装置，抵消大臂俯仰时的重力矩，降低关节电机的负载，长时间运行也不会出现电机过热的问题。关节处的密封结构采用双唇形密封圈，能阻挡车间内的粉尘、少量切削液溅入关节内部，延长传动部件的维护周期，日常维护只需要定期在注油孔补充润滑脂即可，不需要拆解臂体结构。

　　针对教学实训场景的使用需求，臂体的各个关节都预留了拆装工艺孔，学员可以在不破坏整体结构的前提下拆解关节、观察内部的减速传动结构，也能通过调整关节处的预紧螺母，学习轴承预紧、间隙调整的实际工艺方法。在小型加工单元的应用中，这款机械臂可以搭配小型车床、雕铣机完成工件的自动上下料，只需要将臂体安装在机床侧方的工作台面上，调整好作业路径就能实现无人化加工，不需要对机床本身做大规模改造，适配老旧设备的自动化升级需求。
