12V直流40rpm蜗杆传动减速电机结构

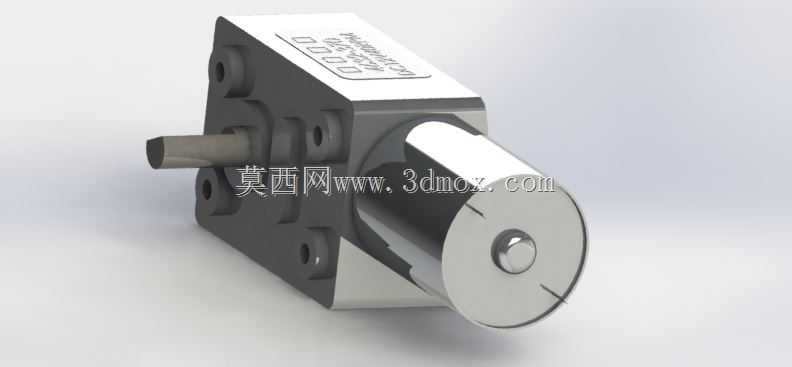

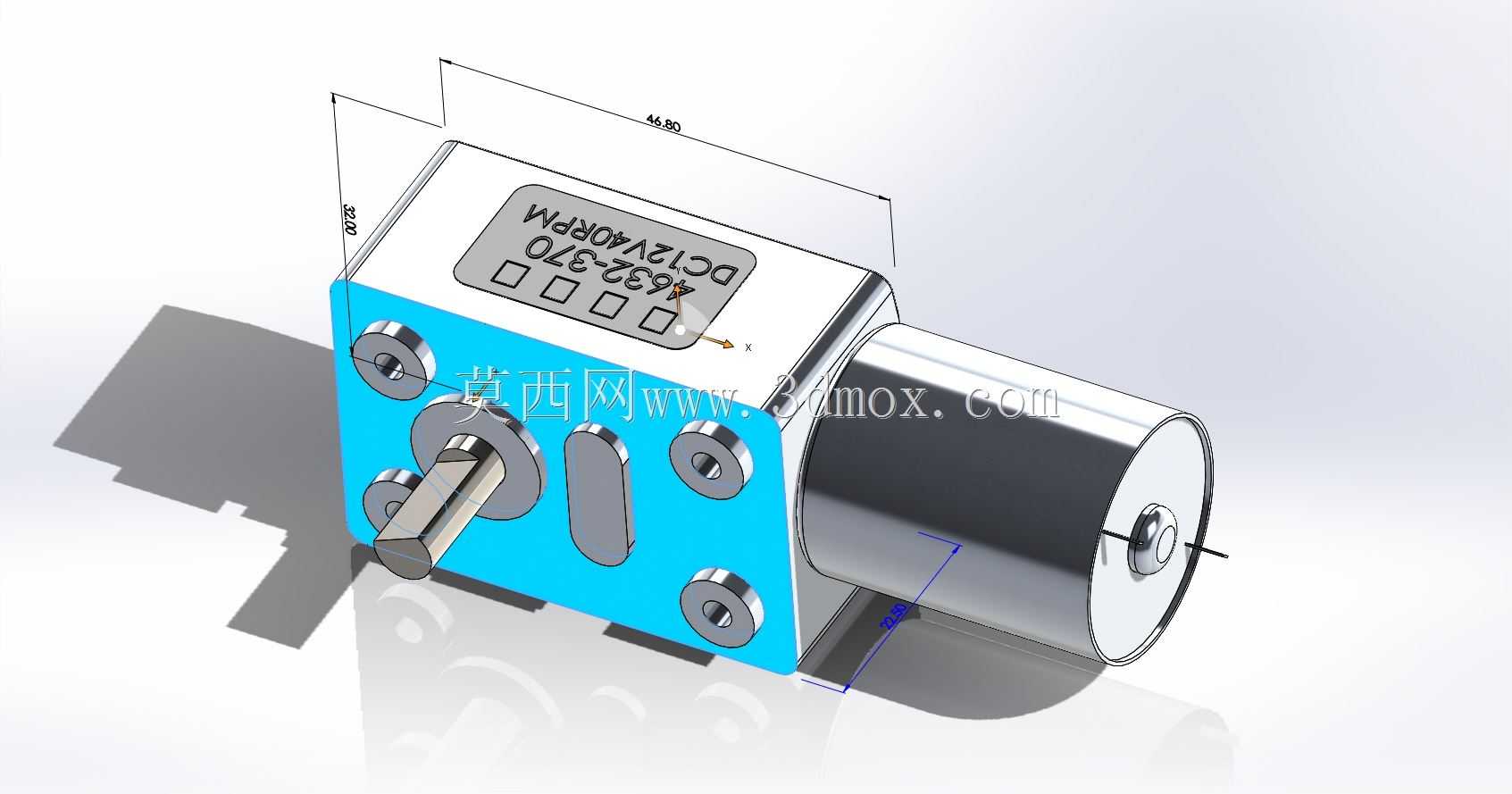

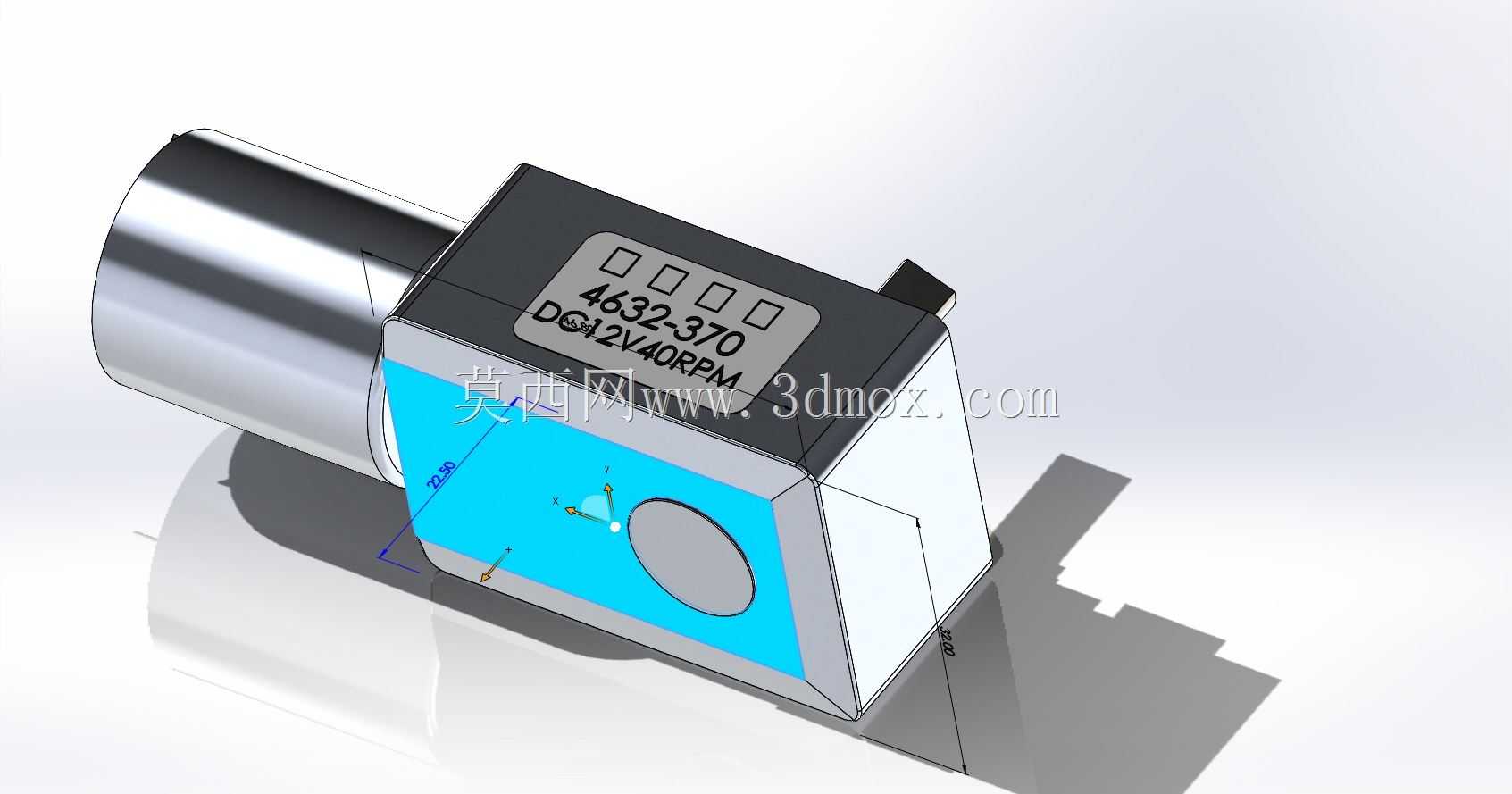

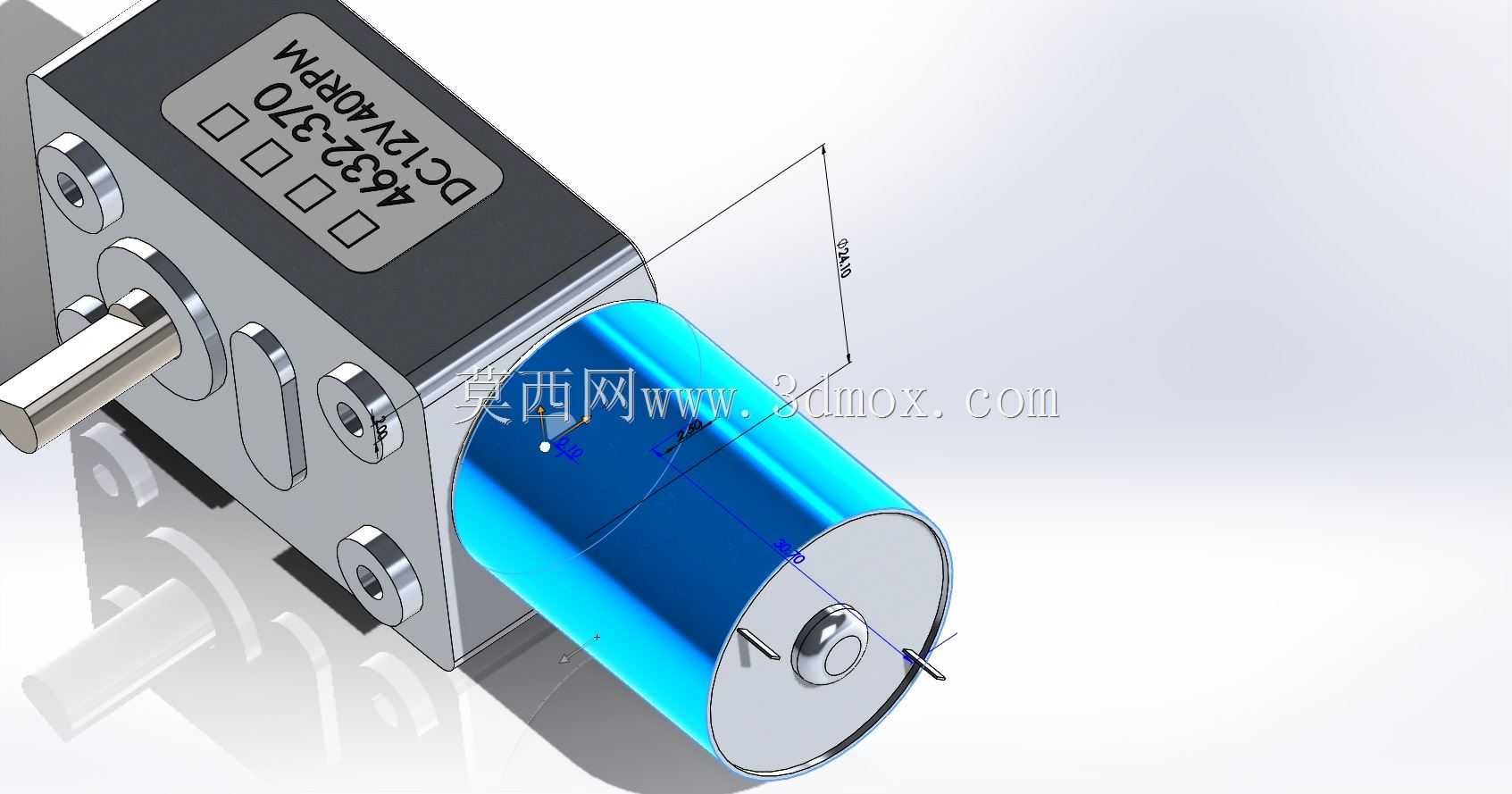

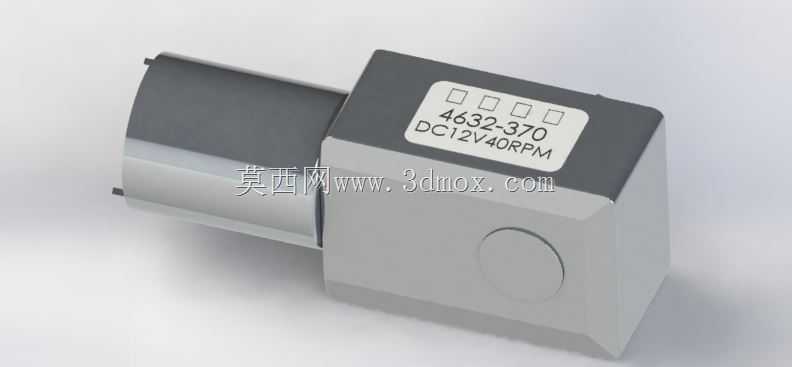

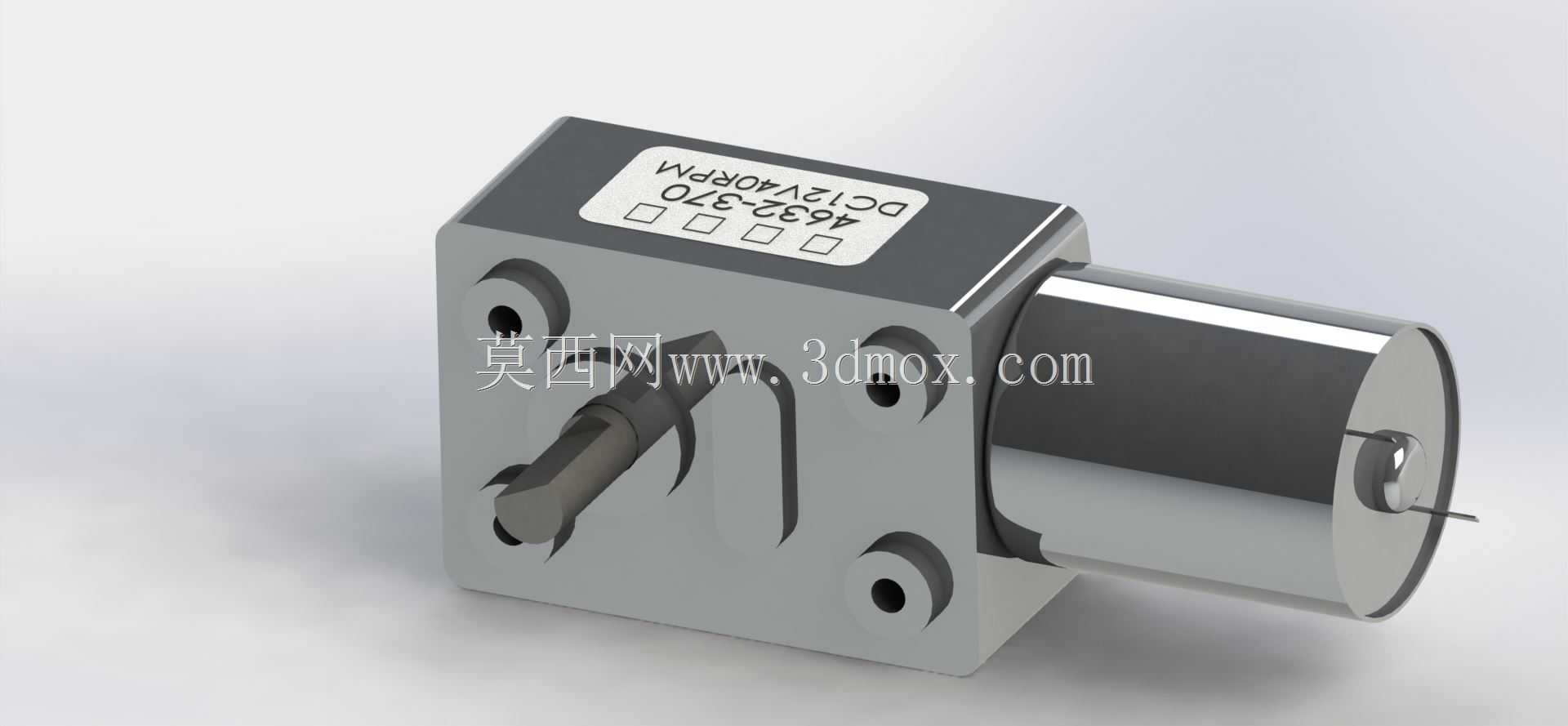

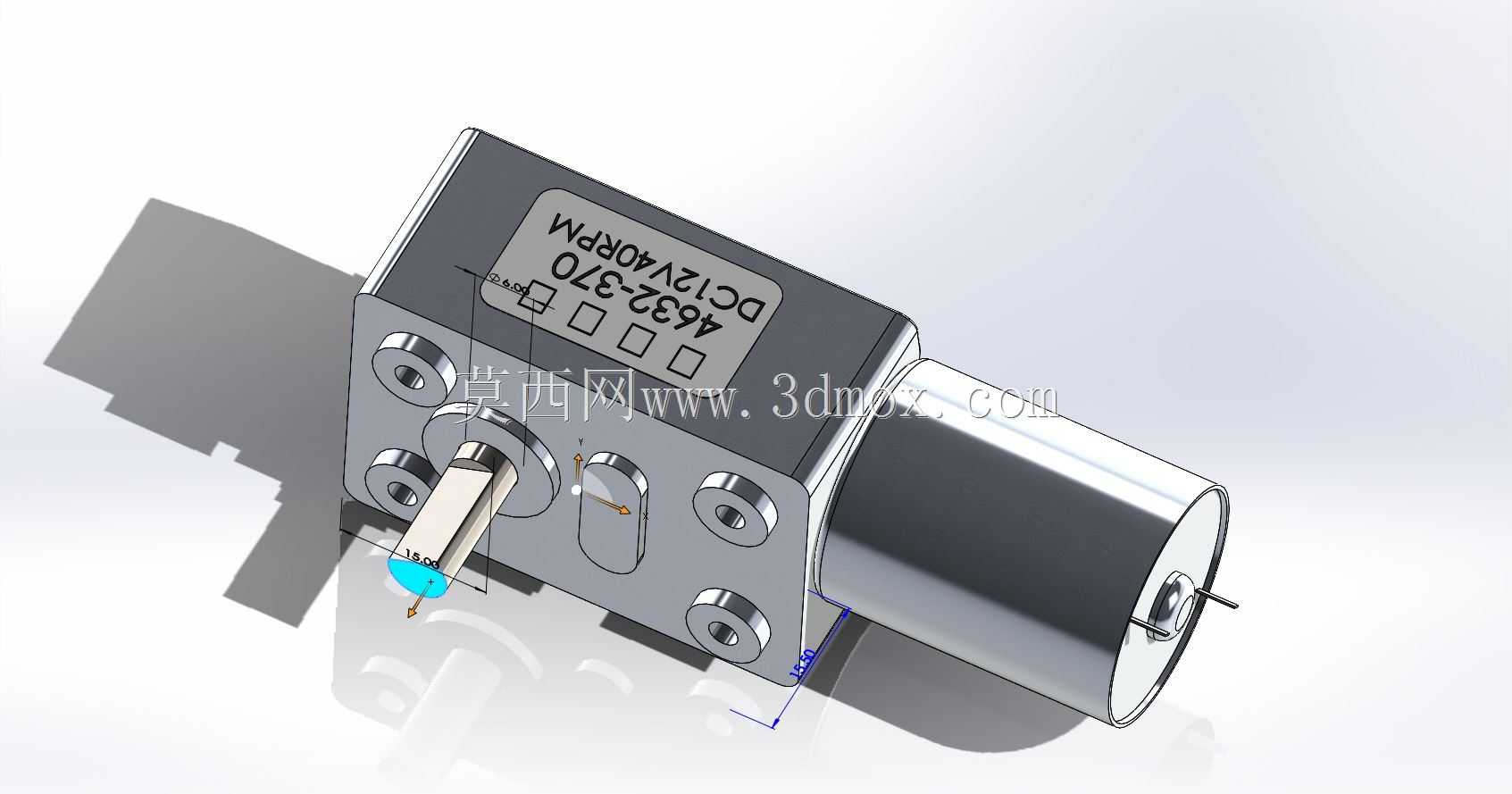

这款蜗杆传动直流动力单元，常被集成在小型自动化执行机构、智能家居传动模组、桌面级小型设备的动力输出端，依靠蜗杆蜗轮的大减速比特性，可在低电压供电场景下输出足够的驱动扭矩，适配12V直流供电的便携设备、车载附属装置、小型物料推送机构等对供电电压有明确限制的使用场景。从结构设计逻辑来看，动力输出端采用方形安装法兰布局，四个安装孔呈对称分布在法兰端面，安装时可直接通过螺栓将电机本体固定在设备安装立板上，输出轴从法兰中心伸出，轴端采用D型切边设计，可直接与带D型孔的传动轮、摆杆、滚轮等执行件配合，无需额外加工键槽即可传递额定扭矩，避免小尺寸轴端加工键槽带来的强度削弱问题。电机尾部为标准圆柱形直流电机本体，与前端减速箱采用同轴嵌套式装配，减速箱外壳采用锌合金压铸成型，既保证了蜗杆蜗轮啮合腔的结构刚性，又能通过金属外壳将蜗轮蜗杆啮合产生的热量快速散出，避免长时间带载运行时减速箱内部温升过高导致润滑脂失效。设计过程中针对安装边界做了明确的尺寸约束，方形法兰的边长适配多数小型设备的安装空间预留，输出轴的伸出长度经过匹配计算，既不会因为轴伸过长导致受径向力时产生过大挠度，也不会因为轴伸过短导致配套执行件安装时与法兰端面发生干涉。蜗杆传动本身具备的自锁特性，使得该动力单元在垂直升降类小型机构中使用时，断电状态下输出轴不会因为负载自重发生反转，无需额外加装制动装置即可满足位置保持的需求，这一特性也让它常被用在小型升降台、电动窗帘、自动售货机的货道推送机构中。建模过程中完整还原了减速箱与电机本体的装配公差配合面，法兰安装孔的位置度、输出轴与安装法兰的同轴度、电机尾部出线端的位置都按照实际量产产品的尺寸做了还原，可直接用于设备整体装配时的干涉检查，也能作为选型阶段的空间占位模型使用，帮助结构设计人员在方案阶段快速完成动力单元的布局，提前确认安装空间是否满足要求，避免后期结构调整带来的返工。
