切边法兰型滚珠丝杠螺母副结构

这款切边法兰结构的滚珠丝杠螺母，是直线传动系统里的核心执行部件，日常在数控滑台、精密检测设备、小型自动化移栽机构里都能见到它的身影，核心作用是把伺服电机输出的旋转运动，低摩擦损耗地转换成高精度直线往复运动，相比传统滑动丝杠，它的传动效率能高出三倍以上，长时间运行也不会出现爬行、卡顿的问题，动静态扭矩波动极小，很适合对位移精度有要求的工位使用。

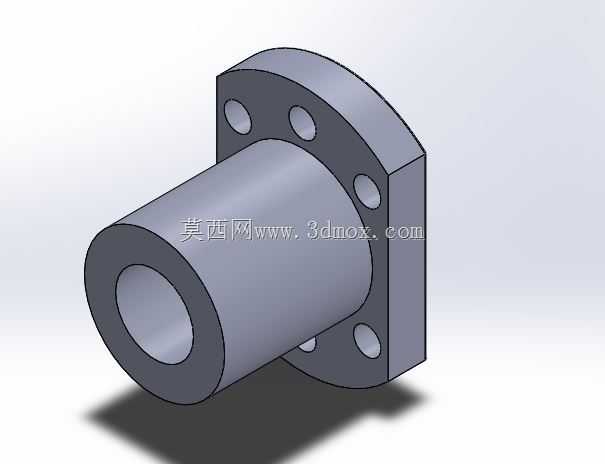

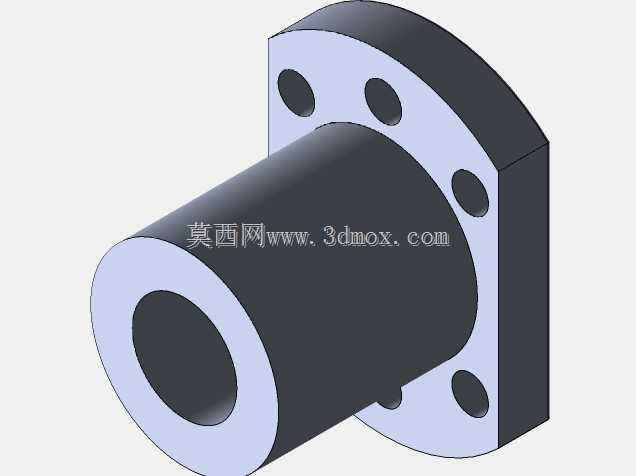

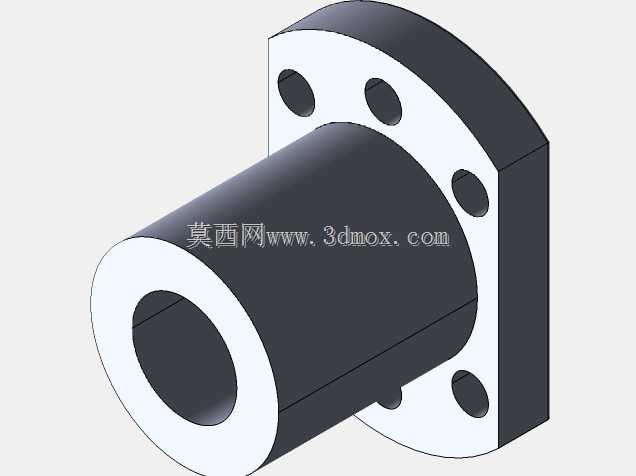

从设计思路来看，这款螺母采用了单侧切边的圆形法兰结构，没有做整圆法兰的冗余设计，切边位置刚好可以避开安装面周边的走线槽、定位销凸台等干涉结构，能在紧凑的安装空间里完成固定，不需要额外给法兰外圈预留整周的操作空间。法兰端面上均匀分布的六个安装通孔，采用沉孔设计，内六角螺栓锁紧后螺栓头不会突出法兰端面，不会和周边的防护盖板、行程挡块产生运动干涉，安装时可以从法兰外侧直接穿入螺栓锁紧到安装基座上，装配和后期维护拆卸都很方便，不需要挪动丝杠轴就能完成螺母的更换调整。

螺母主体采用圆筒式结构，内圈设计有适配20mm公称直径丝杠的滚道循环槽，钢球在滚道内通过内置的循环器完成闭合循环，运行过程中钢球不会从螺母端部脱出，螺母的轴向长度经过优化，既保证了足够的钢球接触承载圈数，能承受额定的轴向载荷，又不会因为长度过大增加不必要的安装空间占用。安装边界上，法兰的切边尺寸、通孔分布的孔位中心距都和常规同规格SFU系列丝杠螺母的安装尺寸兼容，选型替换时不需要重新加工安装基座的孔位，直接替换原有同规格螺母就能完成设备维护，大幅降低备件替换的加工成本。

实际设备应用中，这款螺母可以搭配端部支撑座、联轴器和伺服电机组成完整的直线传动轴系，用在点胶设备的Z轴升降、小型雕铣机的进给轴、自动化生产线的工件移栽滑台上，运行时的反向间隙可以通过预紧调整到微米级，能满足大部分中轻载精密传动的需求，法兰的切边结构还能作为安装防呆位，装配时对准切边方向就能快速找正螺母和安装面的相对位置，避免装配时孔位错位反复调整的问题。
