HB808C混合伺服驱动器结构设计

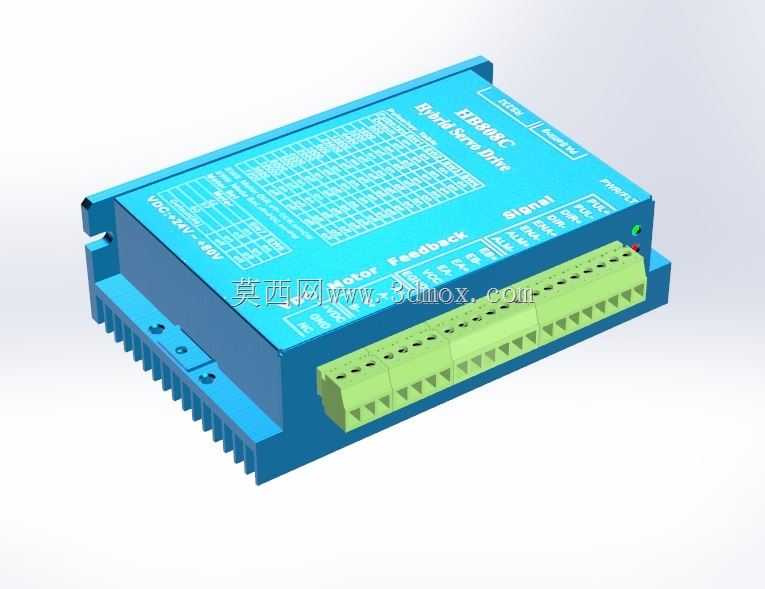

在自动化产线改造、小型数控设备搭建、非标专机开发的场景里，混合伺服驱动单元是衔接上位控制指令与执行电机的核心部件，这款HB808C型混合伺服驱动的三维结构，完全围绕工业现场的安装、接线、散热需求做了细节落地。从实际使用场景出发，这类驱动器常被布置在设备电控柜内部的DIN导轨上，或是直接通过壳体侧边的安装孔锁附在电控安装板上，建模时特意还原了壳体两侧的安装固定位，以及底部的散热鳍片结构——要知道混合伺服在持续带载运行时，功率器件的发热量不小，鳍片的排布方向、齿厚间距都参考了常规柜内垂直安装的空气对流路径，避免热量在壳体局部堆积。接线端的设计是这类部件建模的重点，模型里完整还原了正面的绿色接线端子排，从强电供电、电机动力线连接，到反馈信号、控制脉冲信号的接口位置都和实物一致，端子排的引脚间距、压线螺丝的让位空间都做了准确还原，做电控柜布线设计时，可以直接调用这个模型核对接线操作空间，避免出现端子前方预留空间不足，导致压线扳手无法操作的问题。壳体侧面的状态指示灯位置也做了还原，实际安装时要注意指示灯朝向便于观察的一侧，方便设备调试阶段快速排查供电、信号、故障状态。从设计思路上看，这款驱动器的壳体采用一体化挤压铝型材搭配两端端盖的结构，型材的壁厚、边角的倒角处理都兼顾了电磁屏蔽与结构强度，端盖上的接口开孔位置精度直接决定了内部PCB板的装配公差，建模时严格对齐了内部器件的安装基准，确保外部接口和内部安装位的同轴度、位置度符合装配要求。外形尺寸上，这款驱动器的长宽高边界完全适配常规42、57、86机座混合伺服电机的配套驱动安装空间，不会出现和同柜内其他接触器、开关电源部件干涉的问题，做三维布局时可以直接抓取模型的外轮廓做干涉检查，不用再额外预留过多冗余空间，能有效压缩电控柜的整体体积。另外壳体表面的丝印标识区域也在模型上做了对应体现，实际生产中这些丝印会标注端子定义、拨码开关说明，建模时预留的丝印区域平面度符合印刷工艺要求，不会因为壳体曲面导致标识模糊。
