多工位协作机械臂末端安装承载套件

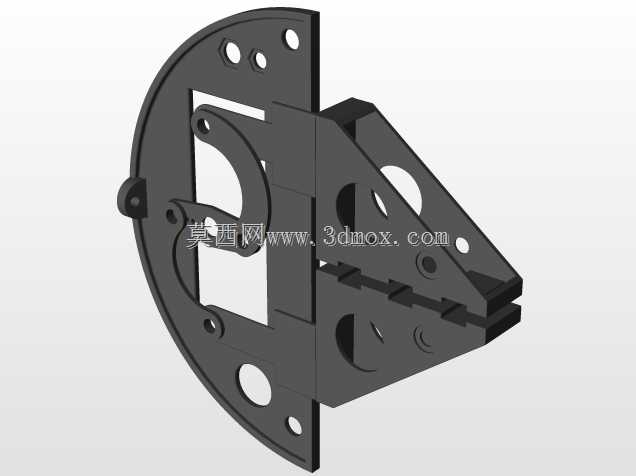

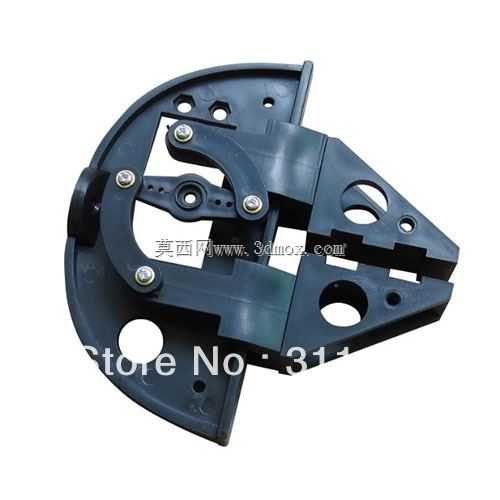

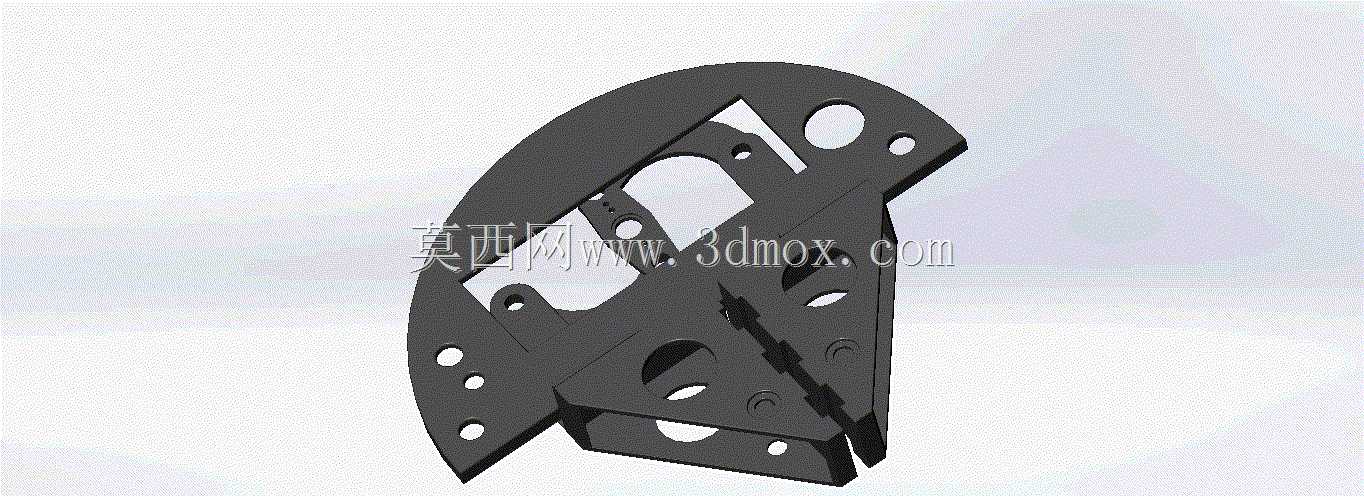

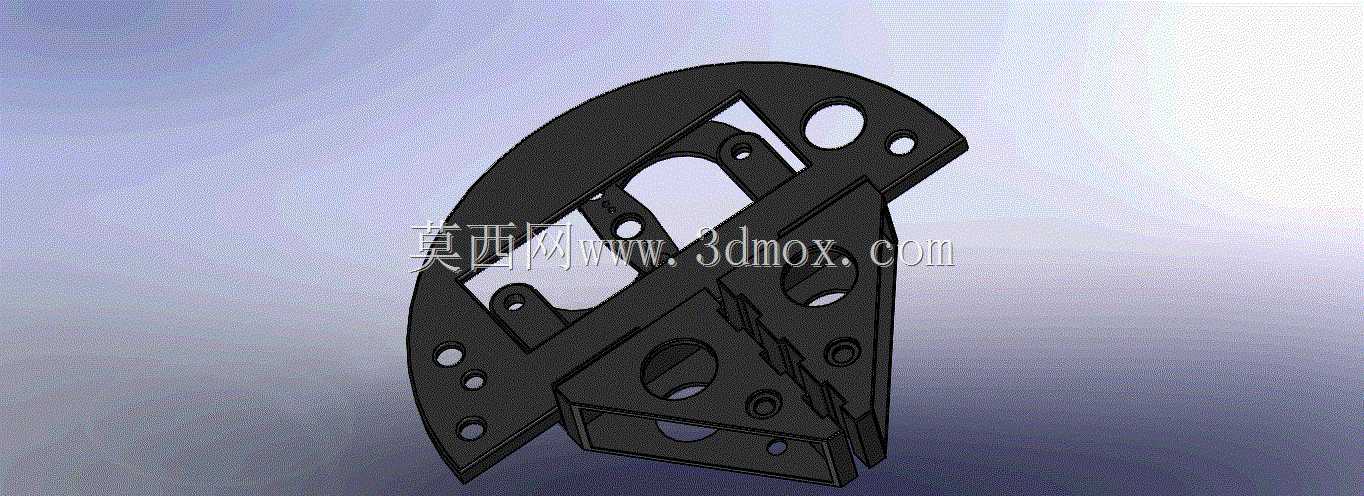

这套机械臂承载套件，是针对桌面级六轴协作机械臂末端执行器快换场景设计的结构件，日常在3C电子小件分拣、教学实训平台搭建、轻型工位上下料场景中使用率很高。从结构设计逻辑来看，整体采用扇形主承载板搭配三角加强筋的布局，主安装面预留了多组不同孔径的定位孔，既可以适配标准舵机的安装孔位，也能兼容气动吸盘、微型夹爪这类常用末端执行器的固定需求，不需要额外做转接板就能完成装配，能大幅缩短工位改造的装配周期。设计时特意将受力集中的连接区域做了加厚处理，主支撑板厚度根据承载需求设定为5mm，三角加强筋从主安装面一直延伸到末端执行器连接位，在套件自重控制在120g以内的前提下，静态承载能力可以达到3kg，完全能覆盖桌面级轻型作业的负载需求。安装边界方面，套件整体最大外轮廓半径为120mm，主安装面的中心定位孔与机械臂末端输出轴同轴，同轴度公差控制在0.02mm以内，能避免末端执行器运行时出现偏心抖动的问题；侧边预留的四个M3螺纹孔呈90度均匀分布，既可以用来安装限位触发片，也能固定外置的传感器走线槽，不会出现管线与运动部件干涉的情况。实际应用中，这类套件常被用在教学实训的机械臂拆装练习中，因为所有孔位都做了去毛刺处理，边缘倒R1圆角，装配时不会划伤操作人员，也不会割伤连接的线缆；在小型自动化分拣工位上，这套套件可以同时搭载两个微型夹爪，配合机械臂的旋转轴完成工件的翻面搬运，不需要中途更换末端执行器，能有效提升单工位的作业效率。结构上的镂空设计不是单纯为了减重，每一处镂空位置都经过受力仿真校验，在保证整体结构刚性满足1.5倍额定负载下形变量不超过0.05mm的前提下，尽可能减少运动部分的惯量，让机械臂启停时的响应速度更快，定位精度更稳定。
