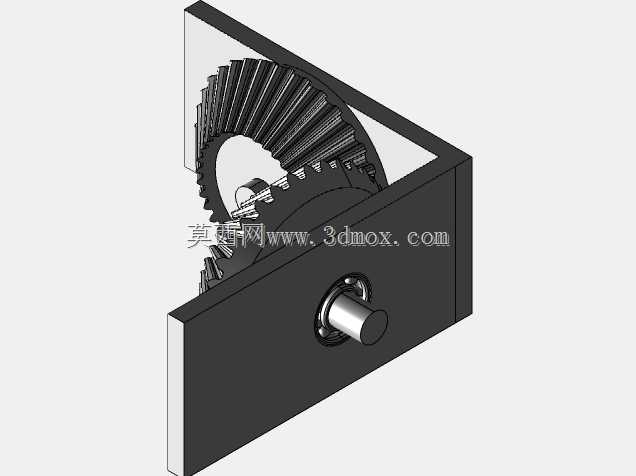

带安装座轴承的正交锥齿轮传动组件

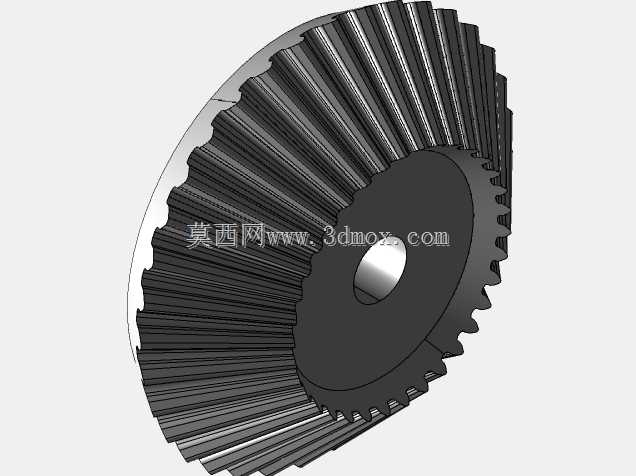

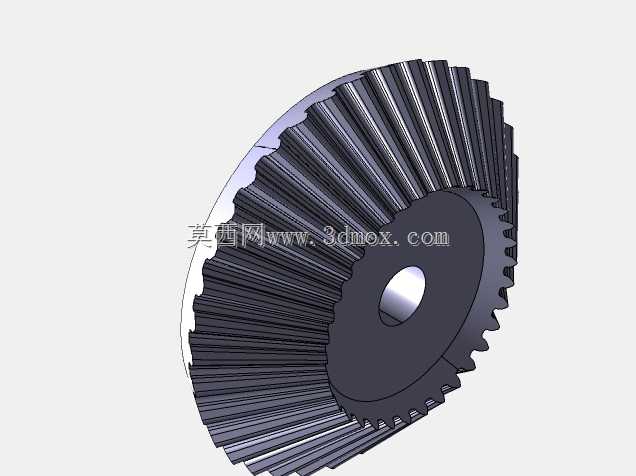

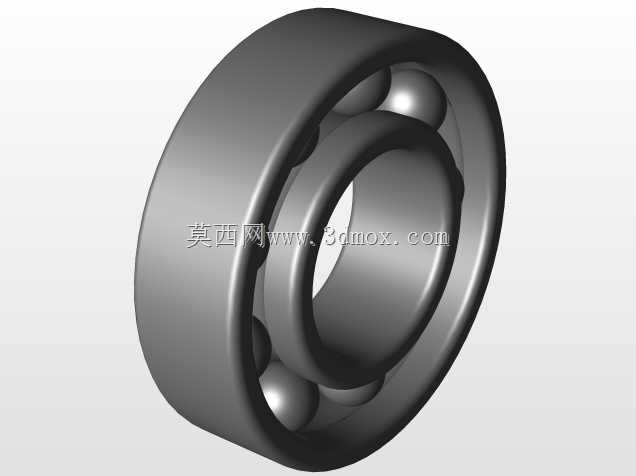

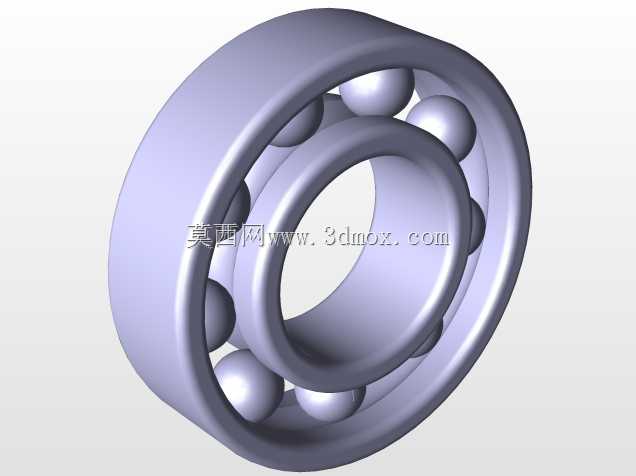

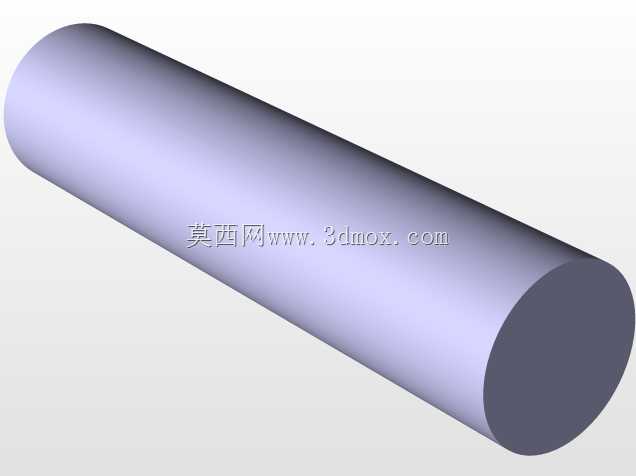

这套正交布置的锥齿轮传动结构，常见于各类需要在垂直交错轴间传递旋转动力的中小型设备中，比如轻工包装线的转角动力输送工位、小型木工机械的进给换向单元、台式加工设备的主轴转向模块，都能见到这类结构的实际应用，它的核心作用是在紧凑的安装空间内完成动力的90度转向传递，不需要额外增设复杂的换向传动链，能有效压缩设备整体的布局空间。从结构设计逻辑来看，这套组件采用了封闭箱式安装座作为承载基体，安装座的两个垂直立面分别加工有轴承安装位，其中伸出端的轴承位用来承托主动轴的径向与轴向载荷，保证轴系运转时的同轴度，避免齿轮啮合过程中出现偏载打齿的问题；另一侧的立面则预留了从动锥齿轮的安装空间，两个锥齿轮采用等模数等压力角的配对设计，啮合区域沿齿长方向均匀接触，能保证传动过程中动力传递平稳，减少运转时的冲击噪音。实际选型装配时需要注意，这套组件的伞齿轮平均分度圆直径为120mm，齿轮自身内径20mm、外径42mm、齿厚12mm，安装时要保证两个齿轮的节锥顶点完全重合，否则会出现齿面接触区偏移，轻则加剧齿面磨损缩短使用寿命，重则出现卡滞断齿的故障。伸出轴通过深沟球轴承与安装座配合，轴承的内圈与轴采用过盈配合，外圈与安装座的轴承孔采用过渡配合，装配时需要涂抹适量润滑脂降低运转摩擦，同时安装座的结合面可以增设密封垫，避免润滑脂泄漏同时阻挡外界粉尘碎屑进入啮合区域。这类锥齿轮传动组件相比蜗轮蜗杆传动，传动效率更高，不存在蜗轮副的自锁特性，适合需要双向传递动力的工况，而且锥齿轮的加工工艺成熟，配对研磨后的啮合精度能满足多数中低速传动场景的需求，在设计这类结构时，通常会先根据传递扭矩计算齿轮模数，再根据安装空间限制调整齿轮的分度圆直径与齿宽，最后匹配对应载荷等级的轴承与轴径，保证整个传动单元的强度冗余能覆盖设备的峰值载荷需求，避免长期运转后出现轴系变形、齿面点蚀等失效问题。安装座的结构设计也兼顾了装配便利性，两个垂直方向的安装面都预留了螺栓固定孔位，可以直接将整个传动单元固定在设备的机架上，不需要额外设计复杂的转接支架，能大幅缩短设备的装配调试周期。
