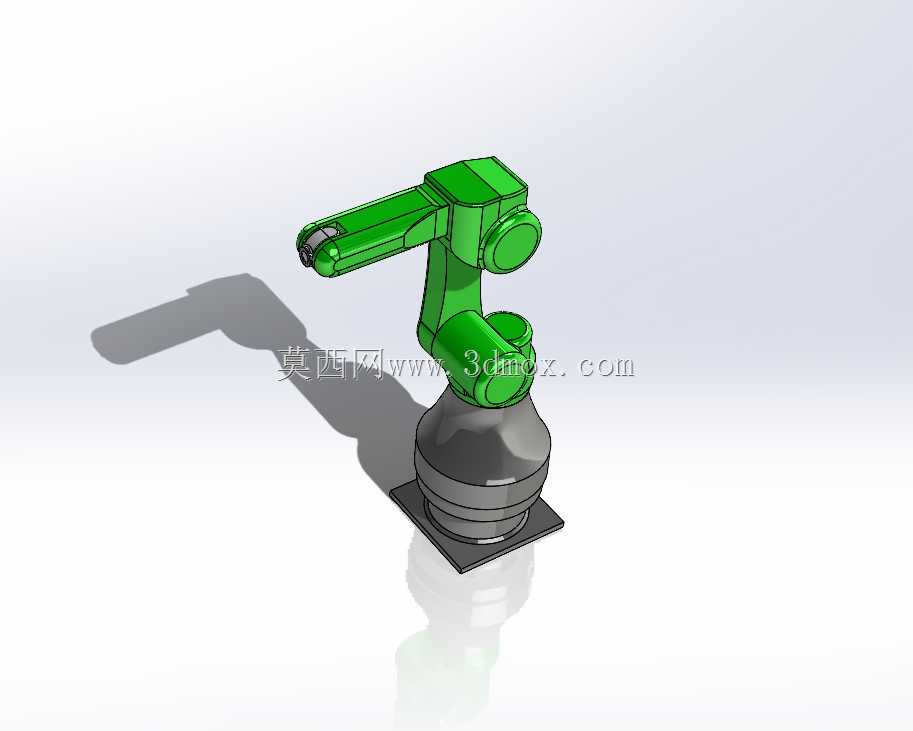

发那科协作型六轴工业机械臂结构设计

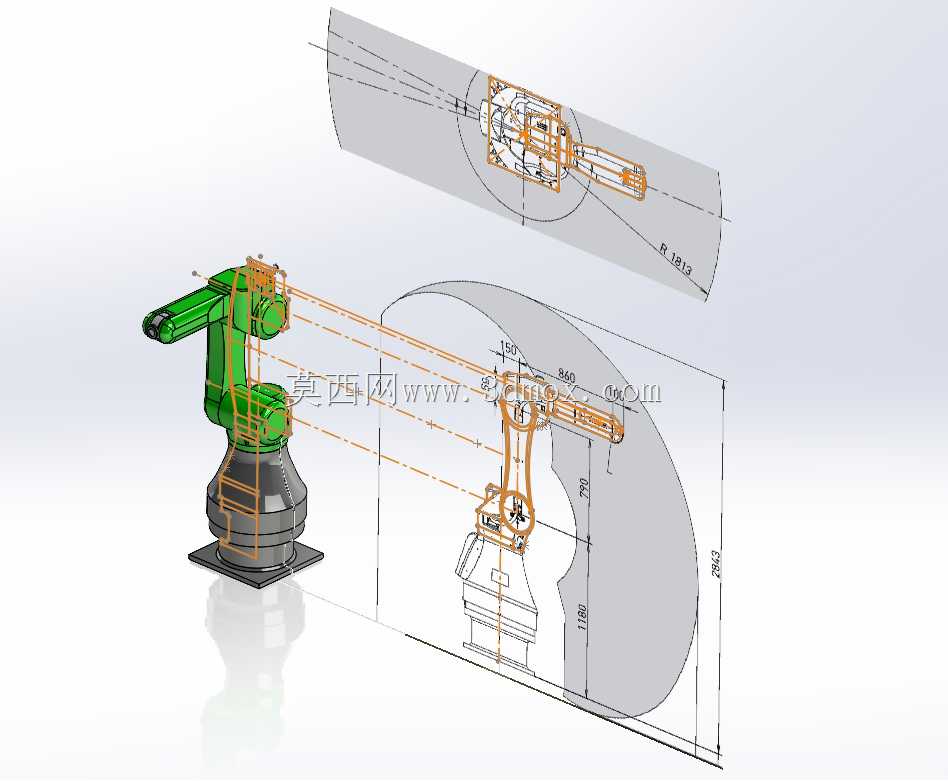

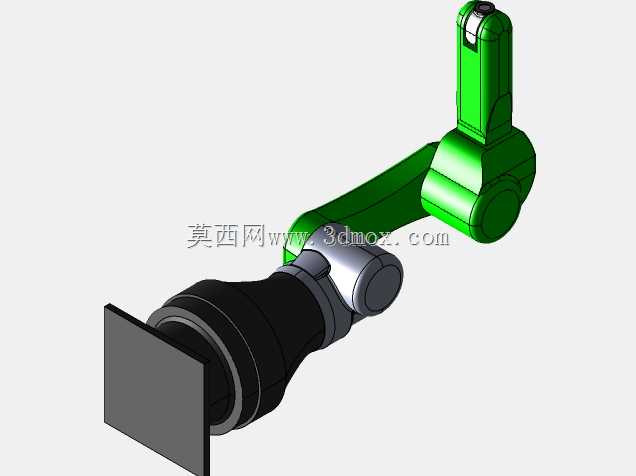

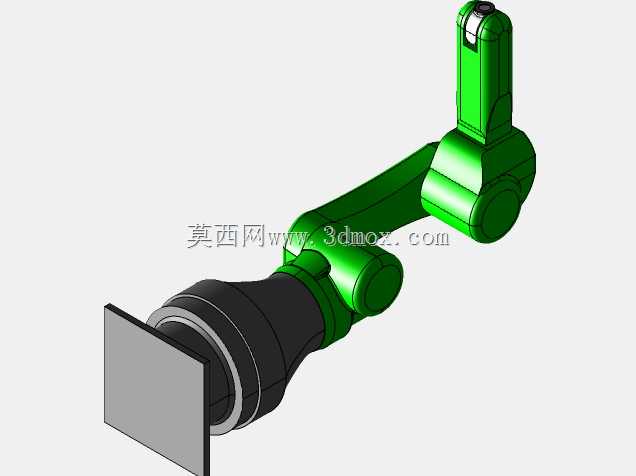

　　这款六轴垂直多关节机械臂的结构设计，核心面向35kg级大负载协作作业场景，在汽车零部件上下料、重型工件转序、机床辅助上下料、大尺寸工件打磨抛光等工位有极高适配性，区别于小负载轻量型协作臂，其大臂、小臂的铸件壁厚做了针对性加强，关节处的谐波减速器安装位预留了足够的支撑筋位，避免满负载运行时的结构形变影响重复定位精度。从安装边界来看，底座采用标准方形法兰安装结构，安装孔位适配市面主流的地面固定支架、龙门倒挂安装座以及移动AGV搭载平台，底座直径控制在合理范围，不会占用过多工位地面空间，整机展开后的最大作业半径覆盖常规工位的操作范围，末端法兰的安装接口遵循通用工业机械臂标准，可快速适配夹爪、吸盘、焊枪、打磨头等不同末端执行器，

　　无需额外设计转接法兰。设计过程中优先考虑了关节走线的合理性，所有动力线、编码器线均从臂体内部空腔走线，外部无裸露线缆，既避免车间作业时焊渣、切削液、粉尘对线束的损伤，也能防止机械臂运行过程中线缆与周边设备、工件发生剐蹭干涉。臂体的外形采用圆弧过渡设计，没有尖锐棱角，符合协作机器人的安全设计要求，在人机混线作业的场景下，即便操作人员误触臂体，也不会被尖锐结构划伤。各关节的转动范围做了机械硬限位与软件限位的双重冗余设计，大臂关节的俯仰角度覆盖从底座正上方到接近水平向下的区间，小臂关节可实现大角度折叠，在狭窄工位内也能完成复杂轨迹的动作，不会因为结构干涉导致作业死角。腕部的三个关节采用紧凑化设计，末端的转动惯量控制在合理区间，

　　即便搭载较重的末端执行器，也能保证高速运行时的稳定性，不会出现抖动问题。从结构受力角度分析，大臂与底座连接的关节处采用了交叉滚子轴承支撑，可同时承受径向、轴向以及倾覆力矩，满负载伸出时底座连接位的形变控制在微米级，保证长期运行的精度保持性。臂体的材质选用高强度铸铝，在保证结构强度的前提下尽可能降低整机自重，既方便安装转运，也能减少关节电机的负载，提升动态响应速度。
