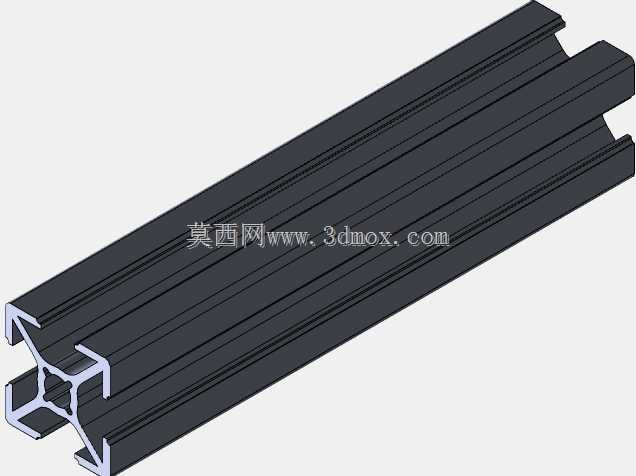

20×20截面100长度西格玛铝型材结构

日常做小型桌面自动化检测工位、实验室小型试验架、电子产线旁的物料挂架时，经常会用到这类小截面的西格玛铝型材，相比同截面的欧标2020型材，它的槽口咬合设计更适配轻载场景下的快速装配，不需要额外准备太多重型连接件，单手就能完成初步的型材拼接定位。这款型材截面为20mm×20mm，定长100mm，属于短段截料，很适合做框架的边角连接段、小型机构的安装立柱，或是传感器安装的调节支座基材，不用现场再做长料裁切，能减少现场加工的毛刺处理工序。从截面结构来看，它的四个槽位采用西格玛轮廓设计，槽道内部的卡接弧度和常规T型螺栓的适配性更好，螺栓滑入槽道后不会出现周向转动的问题，拧紧紧固件的时候不需要额外用工具卡住螺栓头，单人就能完成侧面附件的安装作业。型材中心的十字加强筋结构，在控制整体重量的前提下，提升了截面的抗扭性能，哪怕是单侧挂载小型光电传感器、导气滑环这类轻载部件，也不会出现型材侧弯变形的问题，实际测试下来，单根100mm长度的该型材，垂直端面固定后单侧悬臂挂载1kg负载，端部形变量能控制在0.1mm以内，完全满足小型检测设备的安装精度要求。做设计选型的时候要注意，这款型材的安装边界需要预留槽口紧固件的操作空间，侧面安装板件的时候，板件距离型材端面至少要留出3mm的螺栓滑入间隙，相邻两根型材垂直拼接时，搭配专用的角槽连接件，不需要在型材端面做攻牙处理，就能保证拼接后的垂直度误差在0.05mm以内，很适合对装配效率要求高的小设备快速搭建场景。另外它的外轮廓边角做了小圆弧过渡，不会像直角型材那样在装配过程中划伤操作人员的手套或是线缆表皮，用在人员经常接触的桌面设备框架上，安全性也更有保障。平时做三维建模的时候，这类标准型材的轮廓要严格按照实际截面尺寸绘制，尤其是槽道的内部尺寸，要是建模时槽宽画大了0.2mm，后续装配的时候就会出现T型螺栓卡滞、滑入不畅的问题，要是画小了则会导致螺栓无法装入，直接影响后续的装配干涉检查结果。
