适配NEMA23步进电机精密行星减速装置

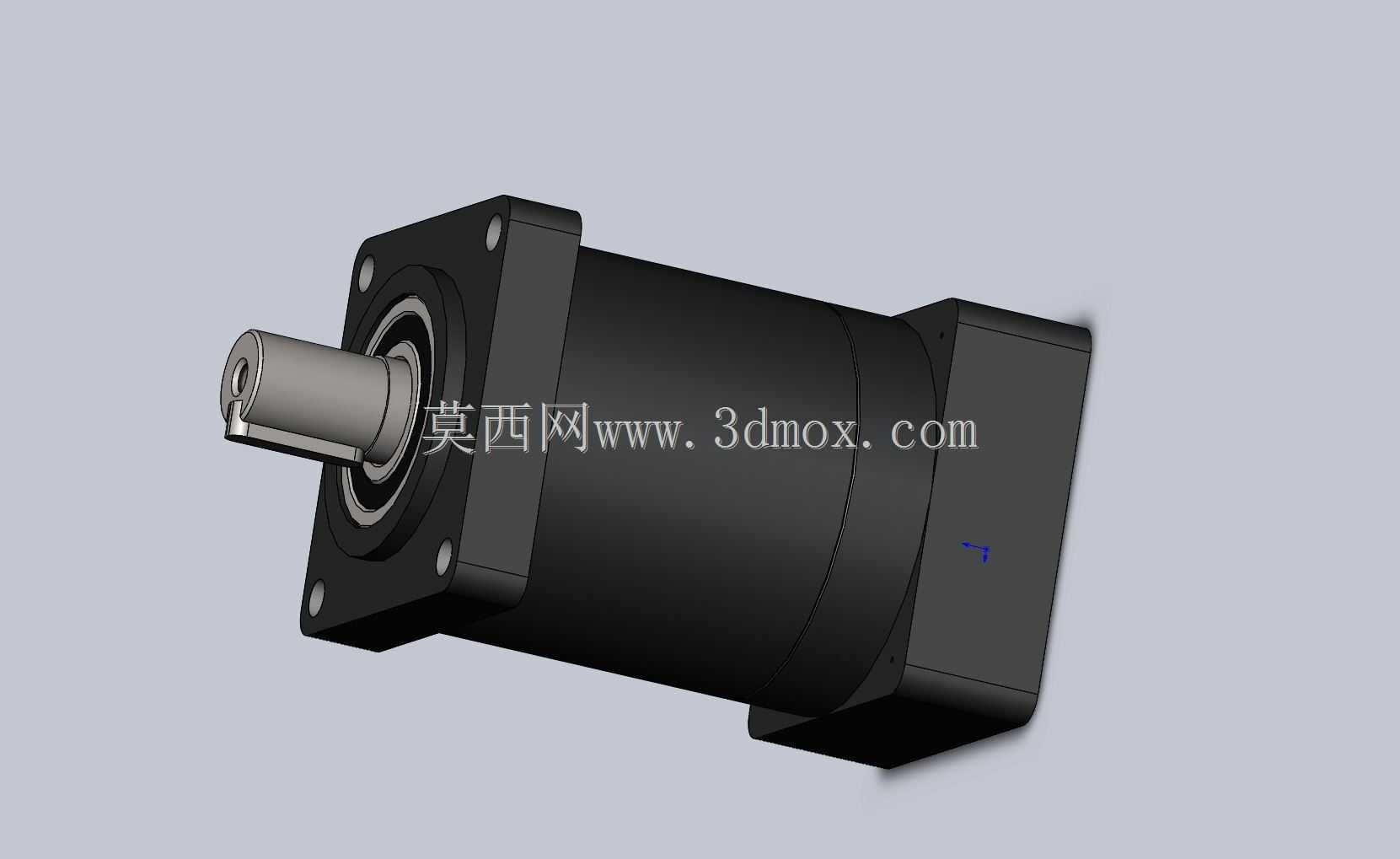

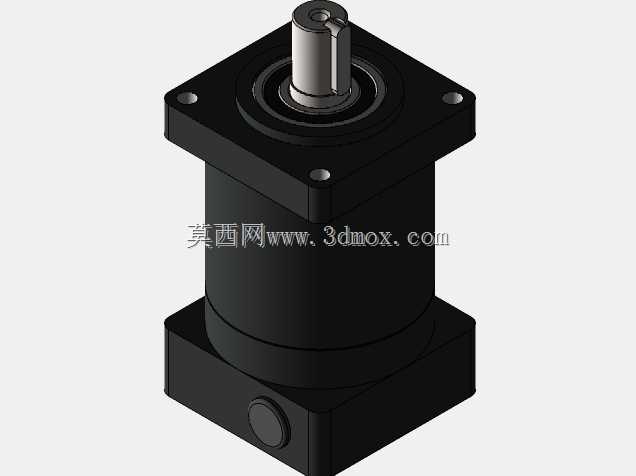

这款行星减速装置在自动化传动场景中应用十分广泛，常见于中小型数控设备进给轴、桌面级机械臂关节、3D打印设备挤出传动、小型包装机械送料机构等需要精准匹配步进电机输出特性的工位，核心作用是在伺服、步进动力系统中完成转速匹配与扭矩放大，弥补步进电机低转速下扭矩不足、高转速下运行失步的短板，同时降低负载端惯量反射对电机控制精度的影响。从结构设计逻辑来看，该装置采用经典的NGW行星轮系布局，输入端直接适配NEMA23规格步进电机的安装法兰，安装止口、孔位完全匹配该规格电机的标准安装边界，无需额外制作转接板即可完成同轴装配，输出端采用方形法兰安装结构，带键槽的实心输出轴可直接同步带轮、联轴器、丝杠螺母副等传动负载，安装定位基准统一，能有效减少装配过程中的同轴度误差。设计过程中针对三种减速比做了统一的壳体适配，1:4、1:10、1:16三种速比覆盖了绝大多数中小型自动化设备的传动需求，低减速比版本可用于需要较快响应速度的点位输送工位，高减速比版本适配需要大扭矩输出的重载进给场景，轮系采用太阳轮浮动均载结构，能自动补偿行星轮加工、装配过程中产生的微小误差，保证多个行星轮同时均匀啮合，降低传动过程中的噪音与齿面偏磨风险，提升整机运行寿命。外形结构上采用一体化黑色阳极氧化铝合金壳体，兼顾结构强度与散热性能，整体径向尺寸与NEMA23电机外廓尺寸保持一致，不会额外占用设备安装空间，输入端与输出端的轴承均采用深沟球轴承跨距布置，可承受一定的径向负载与轴向窜动，适配带轮、链轮等存在径向力的负载安装场景。在实际选型装配过程中，需要注意输出轴与负载的连接公差，避免过盈装配造成轴承内圈损伤，同时安装时需保证电机轴与减速装置输入孔的同轴度，锁紧固定螺丝时需对角均匀施力，避免壳体变形影响内部轮系啮合间隙。该装置的回差控制在常规精密行星减速器的通用区间内，可满足绝大多数开环步进传动场景的精度要求，无需额外加装编码器即可实现稳定的位置控制，对于设备设计人员来说，直接选用该结构可省去自行设计减速轮系、加工壳体、装配调试的大量时间，缩短设备研发周期，同时标准化的结构也方便后期维护更换，降低设备全生命周期的使用成本。
