微型50比1减速直流驱动电机结构

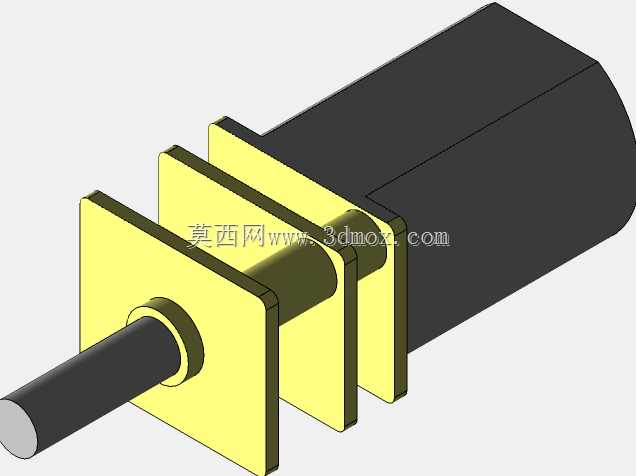

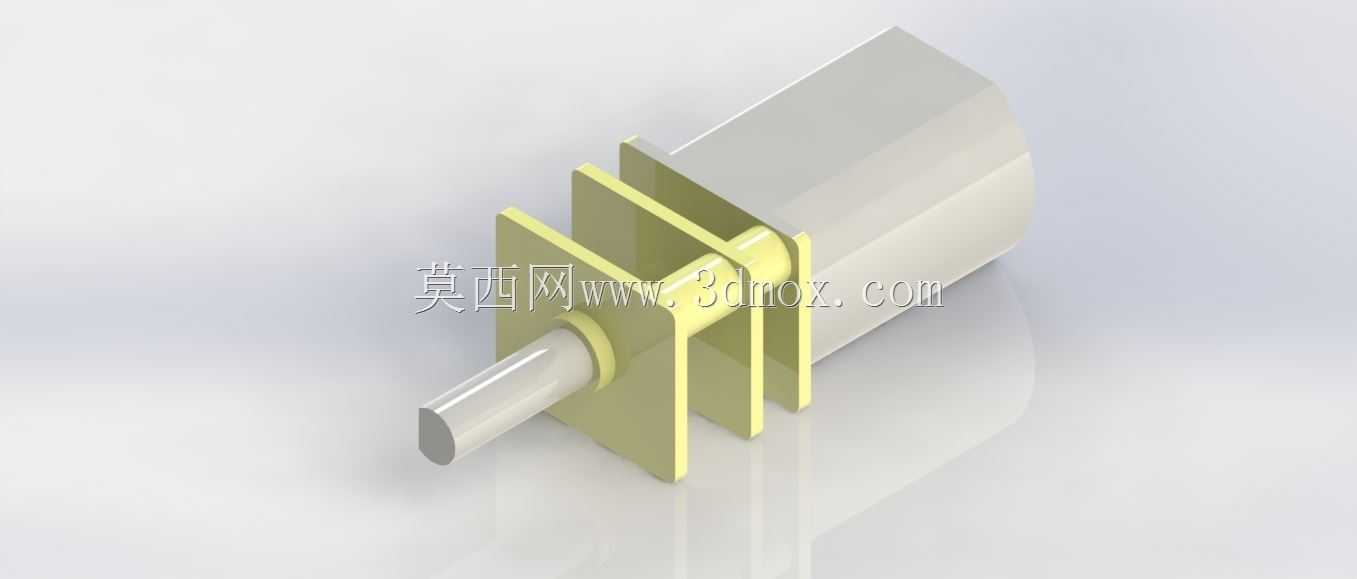

这类微型减速电机常被用在空间受限的小型传动场景里，比如桌面级自动化执行机构、小型智能门锁传动组件、精密给料装置的动力端，还有消费电子类的自动翻转结构里，很多做小型设备开发的结构工程师在选型时，会优先考虑这类集成了减速级的动力单元，不用额外搭配独立减速箱，能大幅压缩安装占用的空间。从功能特性来看，这款减速比50:1的结构，能把直流电机端的高转速低扭矩输出，转化为输出轴端的低转速高扭矩，适配需要低速大推力的执行场景，不同电压规格对应不同的空载转速与堵转扭矩参数，选型时需要结合实际负载的转动惯量、持续运行时长来匹配对应的电压版本，避免长时间过载导致绕组过热烧损。设计层面上，这款结构把减速级的齿轮组直接集成在电机前端的安装支架上，输出轴采用D型截面设计，能避免传动轮安装后出现周向打滑的问题，安装固定位直接利用减速箱侧的三个片状支架，不需要额外设计复杂的安装基座，在紧凑空间里可以直接通过支架上的安装孔完成固定，大幅降低配套结构的设计难度。外形尺寸上，整体主体截面为圆形结构，搭配前端伸出的D型输出轴，整体长宽高控制在极小的尺寸范围内，安装时需要预留输出轴的轴向伸缩余量，同时要注意减速箱支架的安装孔位间距，配套的固定结构不能和电机本体的圆柱外壳产生干涉，输出端连接负载时要保证同轴度，避免径向力过大导致输出轴轴承过早磨损。实际应用中还要注意，这类微型减速电机的齿轮组多为精密小模数齿轮，不能承受过大的冲击负载，在做传动链设计时要预留过载保护结构，比如在输出端加装摩擦打滑机构，避免负载卡滞时直接打坏减速齿轮。建模时还原了电机本体的圆柱外壳、前端减速箱的层叠支架结构、D型输出轴的截面特征，能直接用于小型设备的装配干涉检查、传动路径模拟，也能作为选型阶段的空间占位参考，帮助结构工程师在方案阶段快速完成整体布局的校验，不用反复测量实物尺寸调整安装位。
