工业重载齿轮减速传动装置结构设计

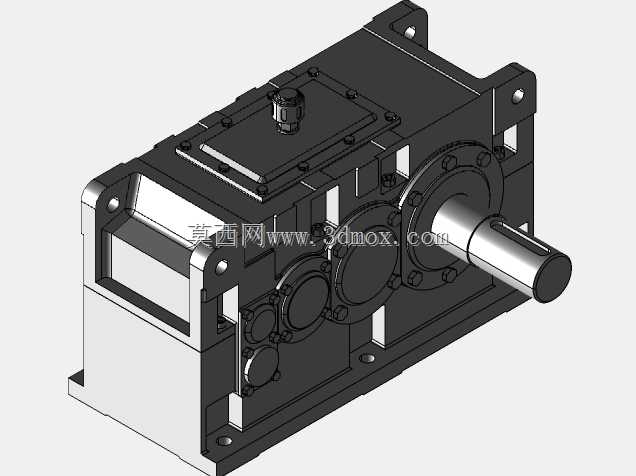

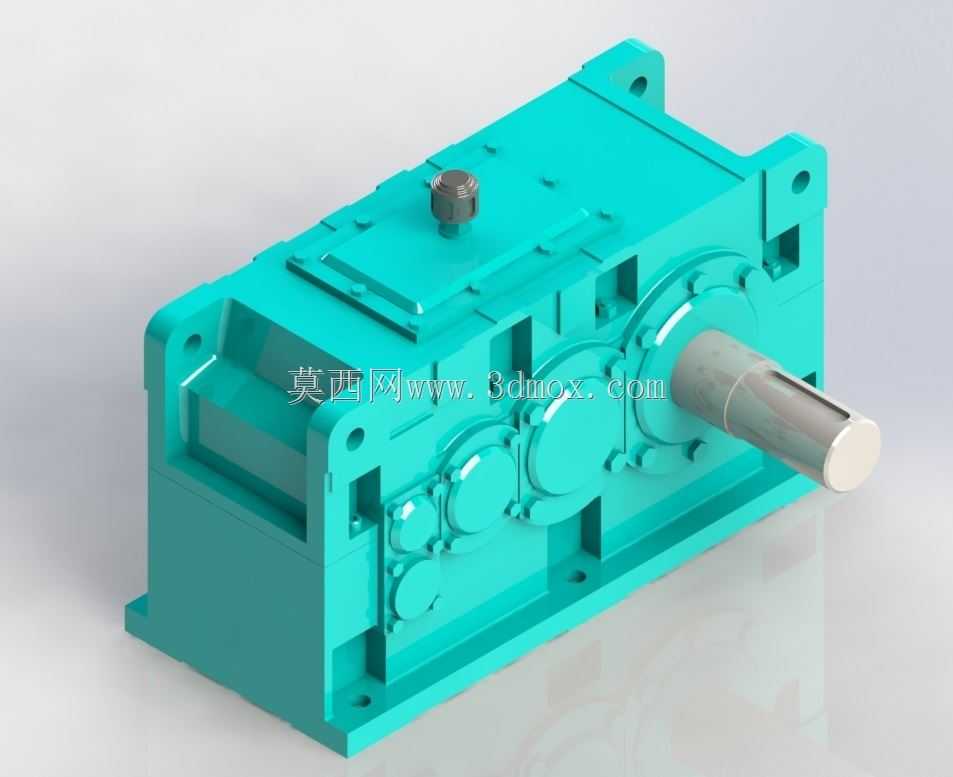

这款重载齿轮减速装置主要面向矿山输送、冶金辊道、建材破碎等需要大扭矩输出的工业传动场景，作为动力源与执行机构之间的核心传动部件，它的核心作用是将原动机输出的高转速低扭矩动力，通过多级齿轮啮合传动转换为低转速大扭矩的输出动力，匹配后端执行机构的负载运行需求。从结构设计来看，装置采用分体式铸造箱体结构，箱体结合面经过精密铣削加工，保证装配后的密封性能，避免长期运行过程中出现润滑油渗漏问题，同时箱体外部设置了多道加强筋结构，在不额外增加箱体整体壁厚的前提下，大幅提升箱体的结构刚性，承受齿轮啮合过程中产生的径向与轴向载荷，减少重载工况下的箱体形变。输入与输出轴均采用阶梯轴设计，轴肩位置定位精准，轴承安装位预留了合理的公差配合余量，既保证轴承装配后的同轴度，也方便后期维护时的轴承拆卸更换；输出轴端采用标准平键连接结构，可适配不同规格的联轴器、链轮、齿轮等传动连接件，安装适配性较强。设计过程中，各级齿轮的中心距、齿宽、模数都经过载荷校核，齿轮啮合侧隙控制在合理区间，既保证传动过程中的运转平稳性，降低啮合噪音，也能补偿热态运行下的齿轮热膨胀量，避免出现卡齿、打齿问题。箱体顶部设置了透气塞结构，平衡箱体内外气压，避免长期运行后箱体内温度升高、压力增大导致的密封件失效；箱体下部预留了油位观察与放油接口，方便日常运维过程中检查润滑油状态、更换润滑油。从安装边界来看，装置底部采用一体化安装底座，底座上的安装孔位按照标准工业安装尺寸设计，安装面平面度经过精加工处理，安装时可直接固定在设备的安装机架上，不需要额外制作过渡连接支架；输入轴与输出轴的轴伸长度、轴径尺寸都预留了标准连接件的安装空间，周边的安装避让空间充足，不会出现连接件与箱体干涉的问题。整体结构布局紧凑，在保证传动强度与减速比的前提下，尽可能压缩了装置的整体外形尺寸，减少设备安装时的空间占用，适合在安装空间受限的工业设备场景中使用。各级传动齿轮都布置在箱体内部的密闭油腔中，采用飞溅润滑方式，运行过程中齿轮带起的润滑油可以持续润滑齿轮啮合面与轴承位置，不需要额外配置强制润滑系统，降低了配套成本与后期维护工作量。
