工业设备用多层堆叠式三色警示灯结构

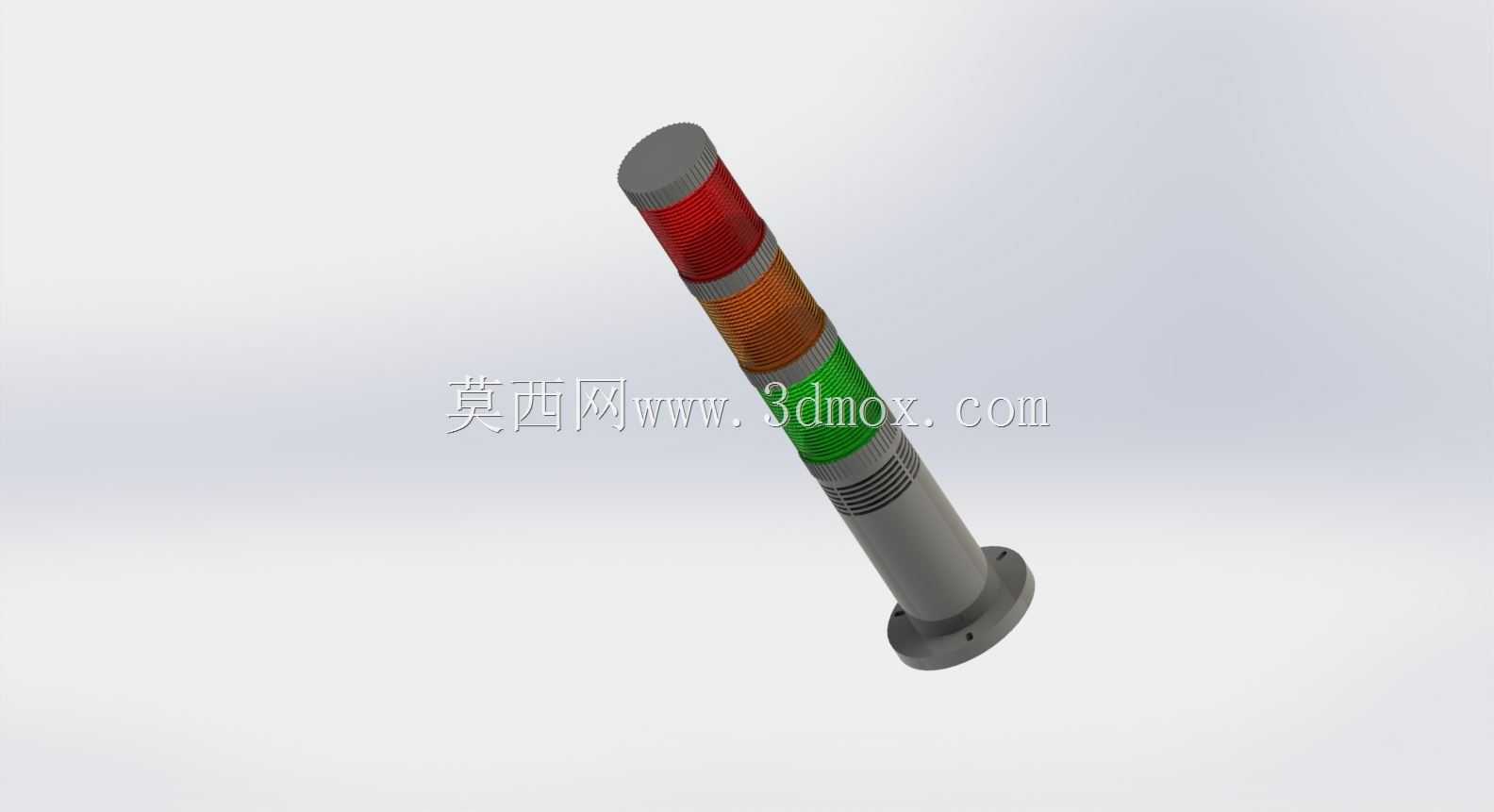

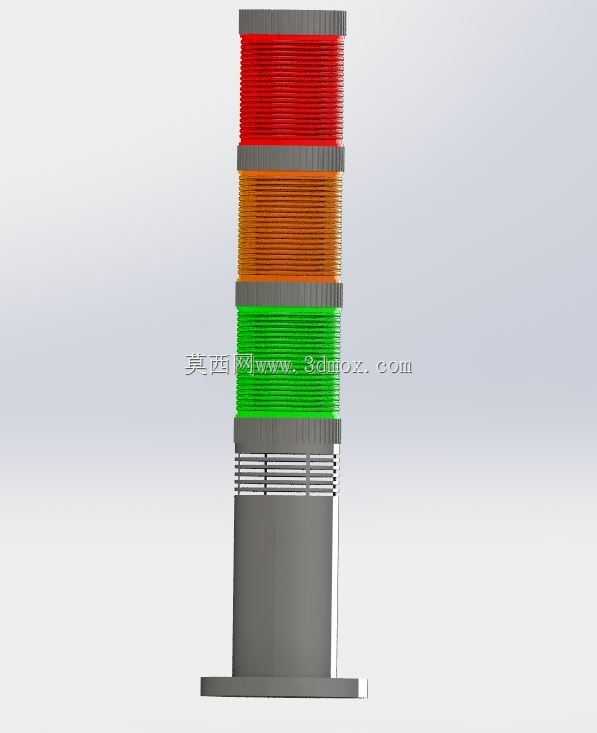

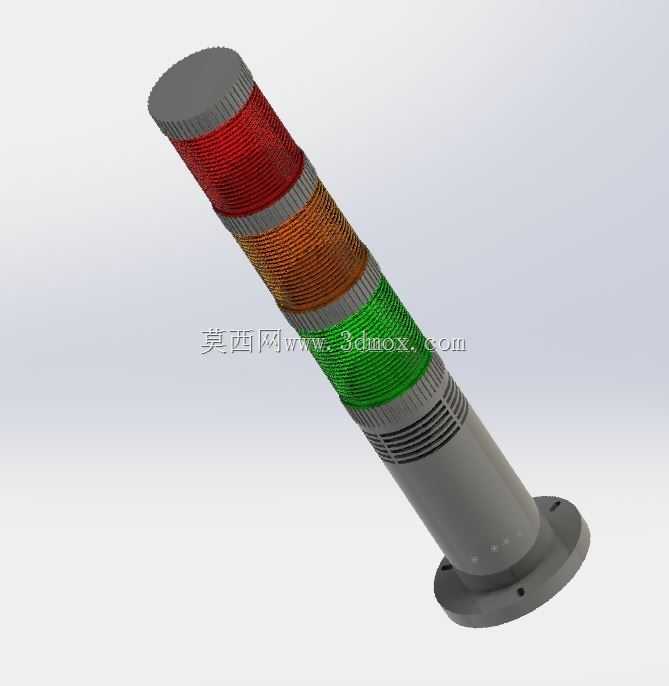

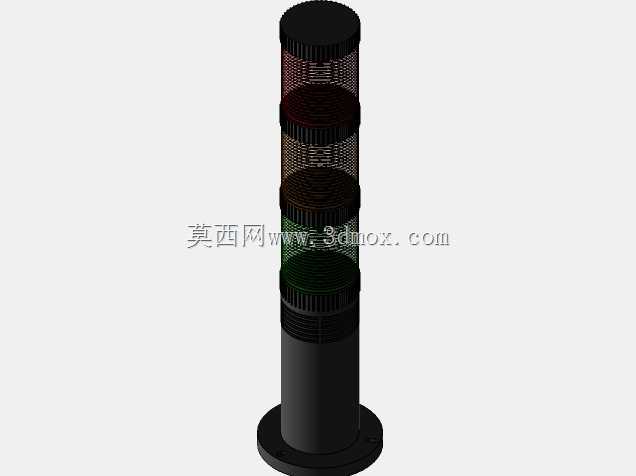

在离散制造车间的产线工位、自动化设备机架、物流分拣线节点、测试台架旁，这类多层堆叠的警示灯是现场目视化管理的核心信号载体，不需要操作人员凑近查看设备运行参数，站在十米外的通道上就能通过灯色快速判断工位状态，大幅降低现场巡检的沟通成本，也能在异常触发时第一时间让周边人员察觉风险。做这个结构设计的时候，最先要敲定的是安装边界，底部采用带安装孔的法兰盘结构，适配市面上主流的设备顶部安装孔位，不需要额外做转接板就能直接固定，安装面的平面度公差控制在0.2mm以内，避免长期使用后因为安装面倾斜导致灯体晃动，接线从法兰中心的过线孔穿出，能顺着设备内部的线槽走线，不会有明线裸露在外被物料剐蹭的风险。灯体采用分段式堆叠结构，从下到上依次是底座、绿色灯段、橙色灯段、红色灯段、顶部端盖，每一段之间采用卡扣加密封圈的连接方式，既方便后期单独更换某一个损坏的灯段，不用整体拆解整灯，也能达到常规工业场景的防护要求，避免车间内的切削液飞溅、粉尘进入灯体内部造成电路短路。功能层面三个灯段对应不同的设备状态，绿色对应设备正常运行、工位无异常，橙色对应设备待料、调试或者预警状态，提醒现场人员注意工位即将有动作或者需要补充物料，红色对应设备故障、安全触发的紧急状态，会同步触发蜂鸣提示，覆盖车间内的常规噪音范围，让周边作业人员能快速定位异常工位。设计时特意将灯体的发光段做了磨砂漫反射处理，不会因为灯光直射造成操作人员眩目，同时360度环绕发光的结构，不管人员站在设备的哪个方位，都能清晰看到灯色状态，不存在视觉盲区。灯柱主体采用高强度工程塑料材质，重量控制在合理范围，不会因为长期安装在设备顶部造成安装位变形，同时具备一定的抗冲击能力，日常生产中被小件物料轻微剐蹭也不会出现外壳开裂的情况。整体的外形直径控制在常规工业警示灯的通用尺寸范围内，和市面上同类型产品的安装尺寸完全兼容，做设备升级替换的时候不需要重新打孔，直接替换原有旧灯就能完成安装，大幅降低现场改造的工作量。
