ArduinoMega2560开发板结构建模

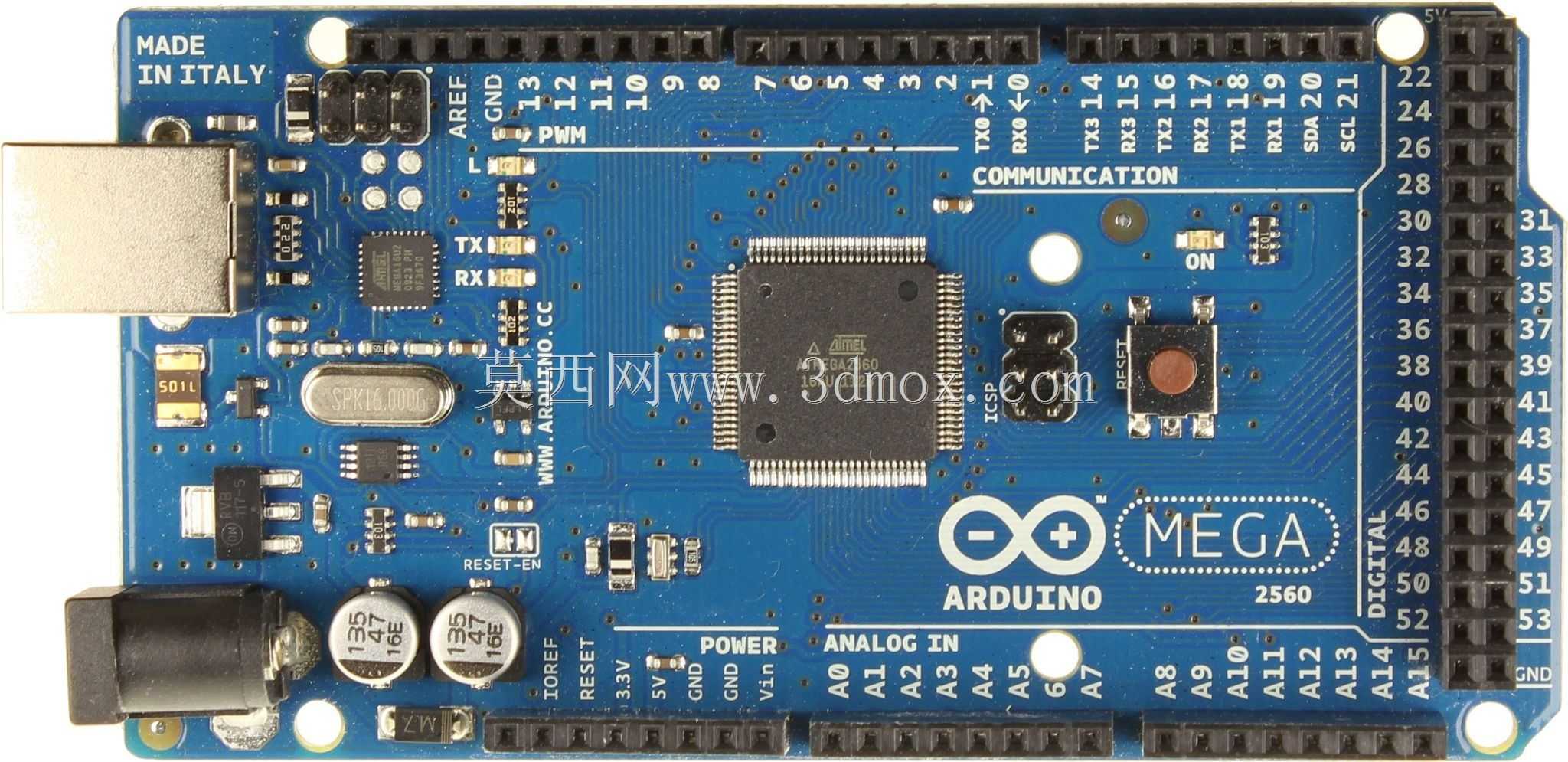

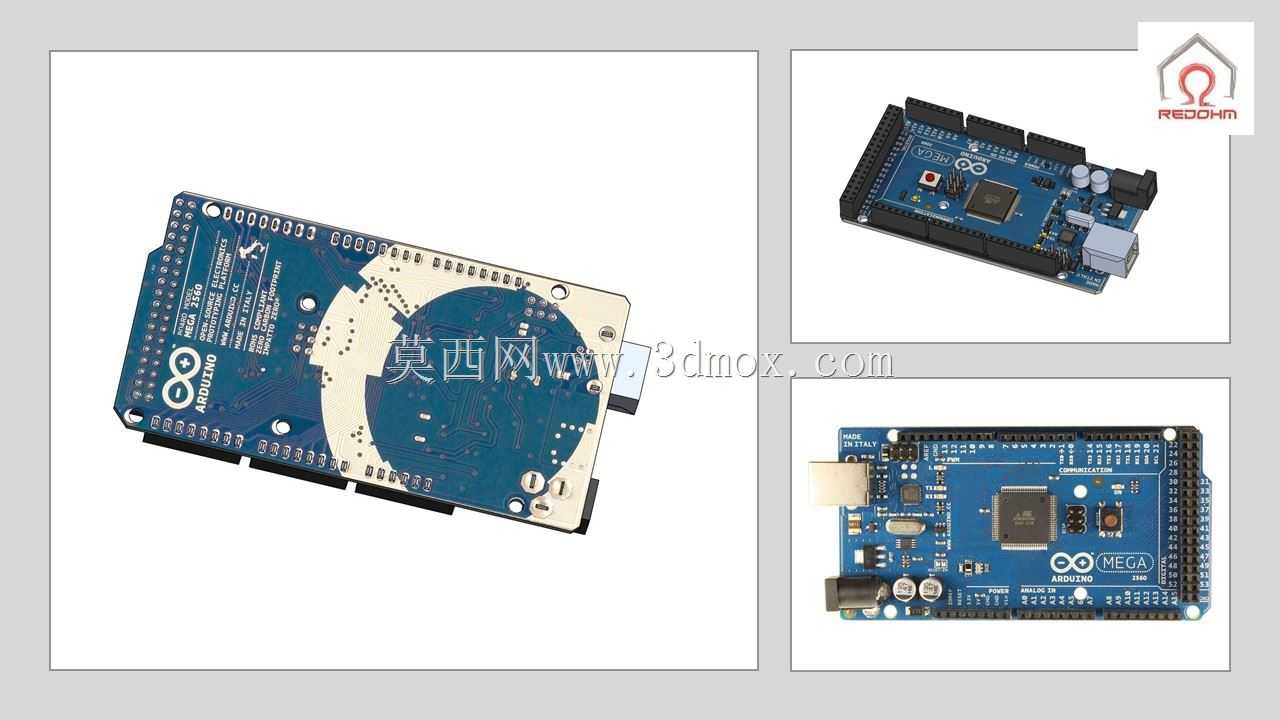

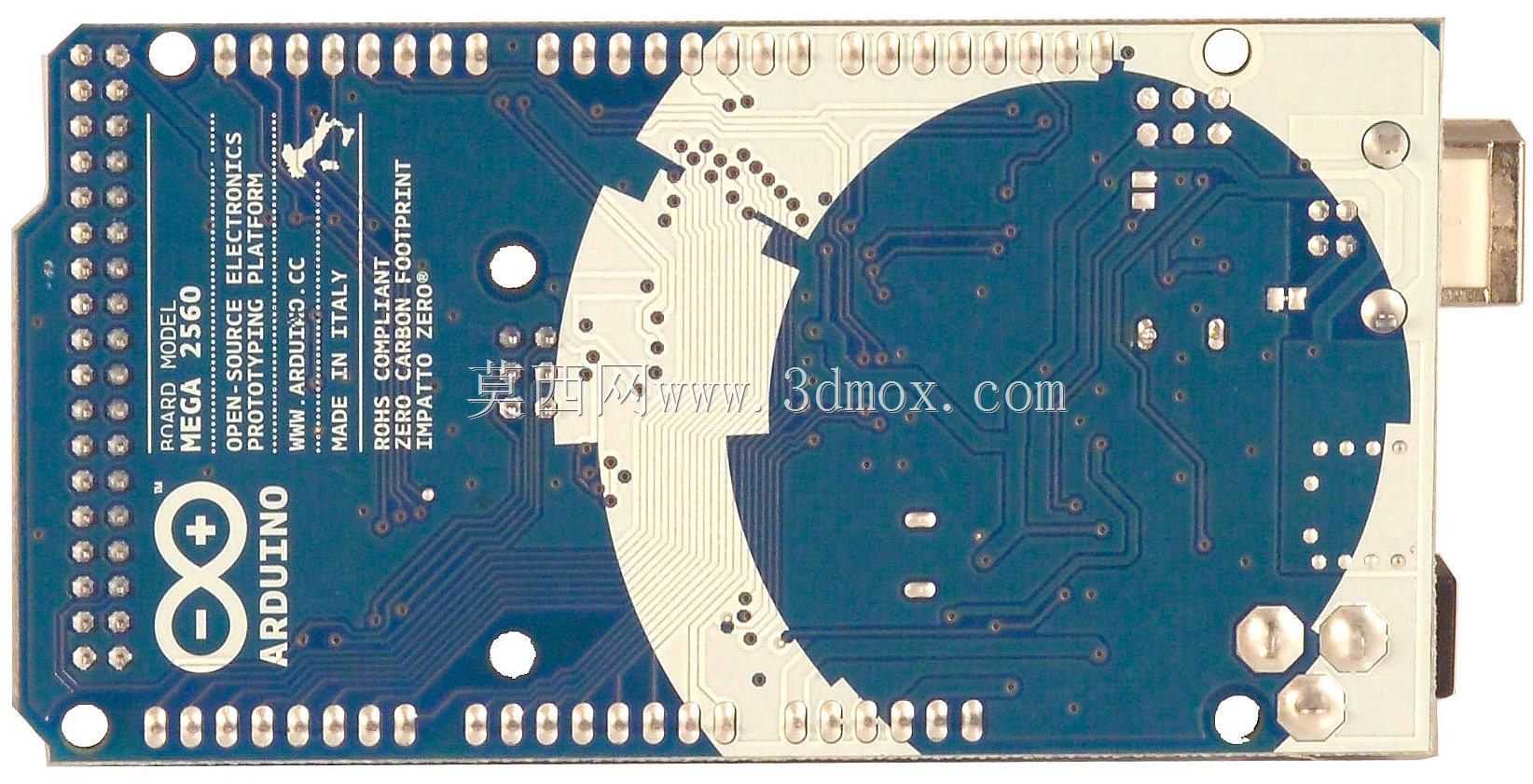

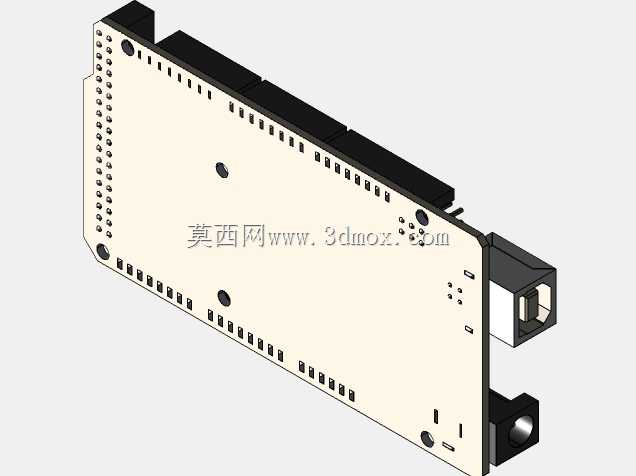

在嵌入式开发与小型智能设备搭建场景中，Arduino Mega2560作为高IO资源的主控板，常被用于多传感器接入的原型验证、小型自动化装置控制、创客项目开发等场景，其三维结构建模的准确性直接影响配套外壳设计、扩展模块堆叠安装、设备内部布局排布的合理性。建模过程中首先还原板卡的实际安装边界，板体整体为矩形结构，四个角预留标准安装孔位，孔位间距适配通用开源硬件的安装规范，可直接配合铜柱固定在亚克力支架、3D打印外壳或者设备内部的安装工位上，不会出现孔位错位导致的装配干涉问题。板载元件的布局完全参照实物还原，电源接口、USB接口、复位按键的位置与突出高度都做了精准复刻，在做外壳开孔设计时，可以直接提取模型的边线作为开孔轮廓，避免反复打样调整开孔位置的问题；排针的排布间距、高度都符合标准扩展板的堆叠要求，当需要叠加传感器扩展板、电机驱动板等模块时，可通过模型提前验证堆叠后的总高度，确认设备内部预留空间是否足够，避免出现模块装完后外壳盖不上的情况。从功能适配角度，该板卡搭载的主控芯片位置、周边电容电阻的排布都在模型中做了对应体现，做散热设计时可直接参照芯片位置预留散热片安装空间，针对高负载运行场景，还能基于模型模拟周边空气流通路径，优化设备内部的散热风道。建模时特意区分了板体、接插件、芯片、排针等不同部件的结构特征，在做装配干涉检查时，可单独隐藏板体查看接插件与周边结构的间隙，比如USB接口插入数据线后的插头突出长度、电源接口接上线缆后的弯折空间，都能通过模型提前验证，避免实际装配时出现线缆被外壳顶住、插头插不到位的问题。对于教学演示场景，该模型可用于讲解开源硬件的结构组成，帮助初学者快速熟悉板卡各接口的位置分布，在做课程设计、项目方案展示时，直接调用该模型放入整体设备装配体中，就能快速完成主控部分的布局，不用从零开始绘制板卡结构，大幅提升结构设计的效率。在小型智能小车、机械臂控制、环境监测站点等项目中，该板卡作为核心控制单元，其模型的精准度直接影响整体设备的结构紧凑度，通过提前在三维环境中排布板卡位置，可合理规划走线空间，避免线缆杂乱缠绕在运动部件上，提升设备运行的可靠性。
