Nema34规格4N.m扭矩伺服电机结构

这款Nema34规格的伺服电机，额定输出扭矩可达4N.m，在自动化产线传动、数控设备进给、专用机械动力输出场景中适配性极强。做结构设计时首先要匹配Nema标准安装法兰的尺寸边界，前端法兰的安装孔位采用对称分布设计，止口公差严格控制在过渡配合区间，保证和设备安装面贴合后不会出现同轴度偏差，避免运行过程中输出轴产生径向跳动，连带负载出现传动异响、精度丢失的问题。

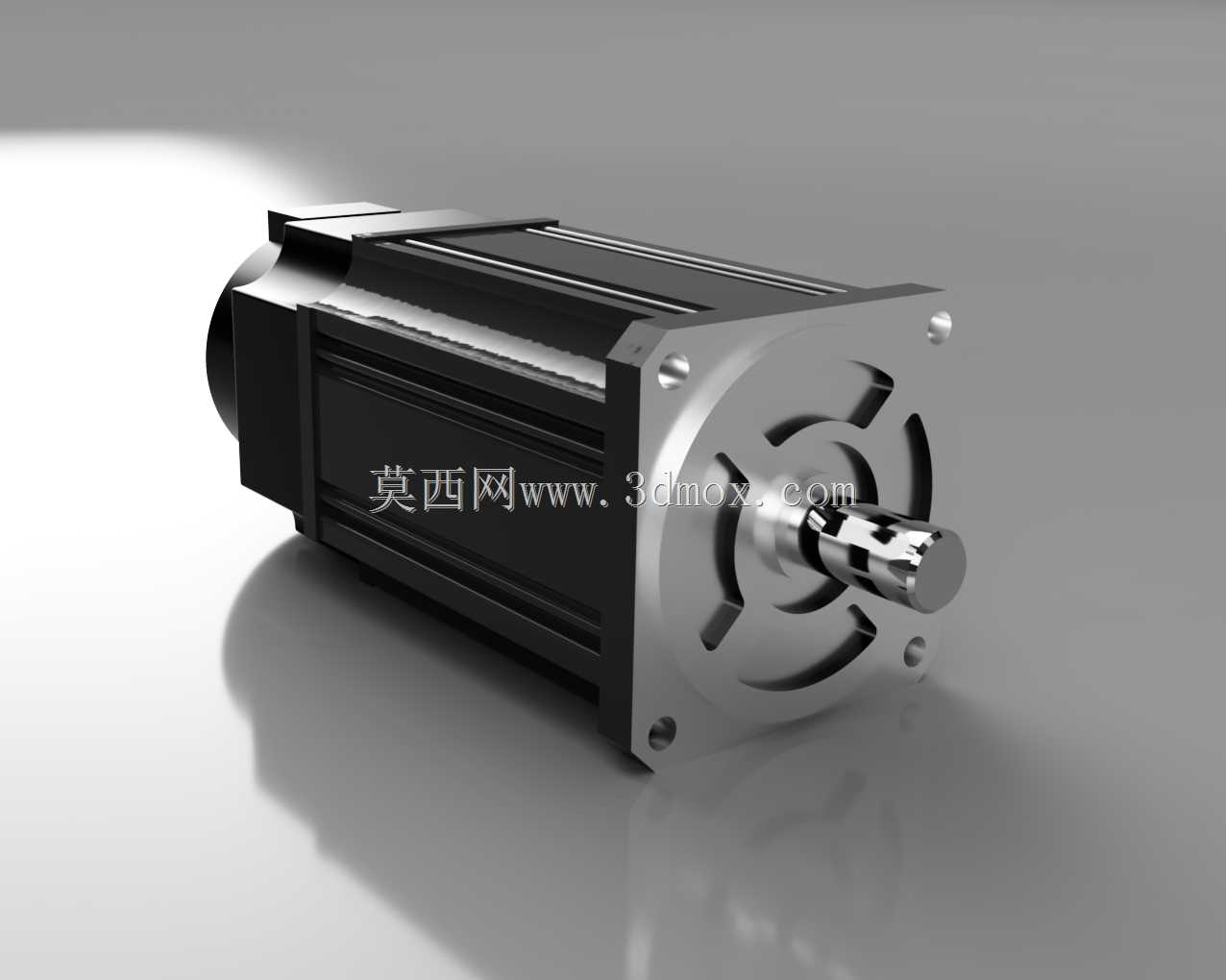

从实际选型适配的角度看，这款电机的机身采用方形壳体设计，外壳带轴向排布的散热筋结构，在持续额定扭矩输出工况下，能通过增大散热面积把绕组温升控制在合理区间，不需要额外加装外置散热组件就能满足多数常规工业场景的连续运行需求。输出轴采用标准键槽连接结构，轴伸长度、直径都匹配通用伺服负载的安装尺寸，不管是搭配同步轮、联轴器还是行星减速机，都不需要额外做轴件改制，能直接对接常规传动链路，减少设备组装阶段的二次加工工作量。

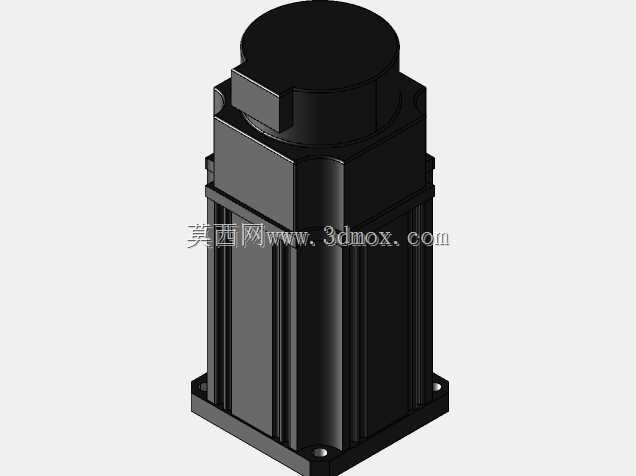

设计阶段做三维建模时，要重点核对后端编码器安装位的空间预留，壳体内部的绕组腔体、轴承安装位的同轴度要和前端输出轴保持统一基准，避免装配后出现转子扫膛的问题。机身侧面的接线盒位置做了凸起避让，不会和安装座的固定结构产生干涉，出线方向可以根据设备布线需求调整，适配不同走线方向的设备布局。

在安装边界核算上，这款电机的方形机身外廓尺寸统一，相邻安装孔的中心距严格遵循Nema34标准规范，不管是正装在设备安装立板还是水平安装在滑台端面，都不需要额外加工转接板，能直接锁付固定。输出端的轴承采用深沟球轴承搭配角接触轴承的组合结构，既能承受径向传动负载，也能承载一定的轴向力，适配带轴向负载的传动场景，比如丝杠直连的进给结构，不需要额外加装支撑座就能保证传动刚性。日常做设备结构布局时，只要预留出对应机身长度、法兰外廓的安装空间，同时预留好接线端的走线弯折半径，就能完成这款电机的布局适配，不需要做额外的结构改制。
