摩托罗拉相扑控制电路板三维结构设计

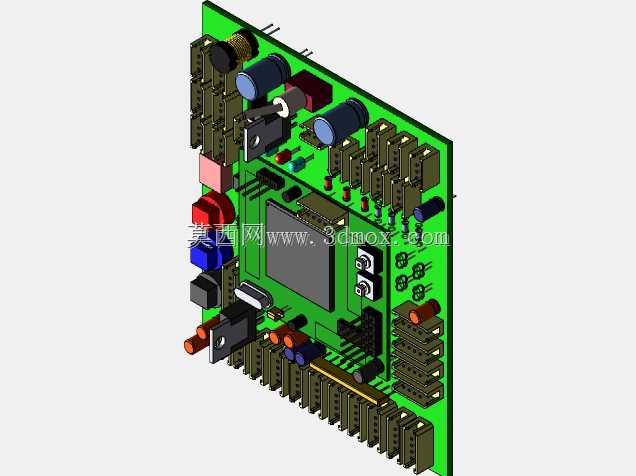

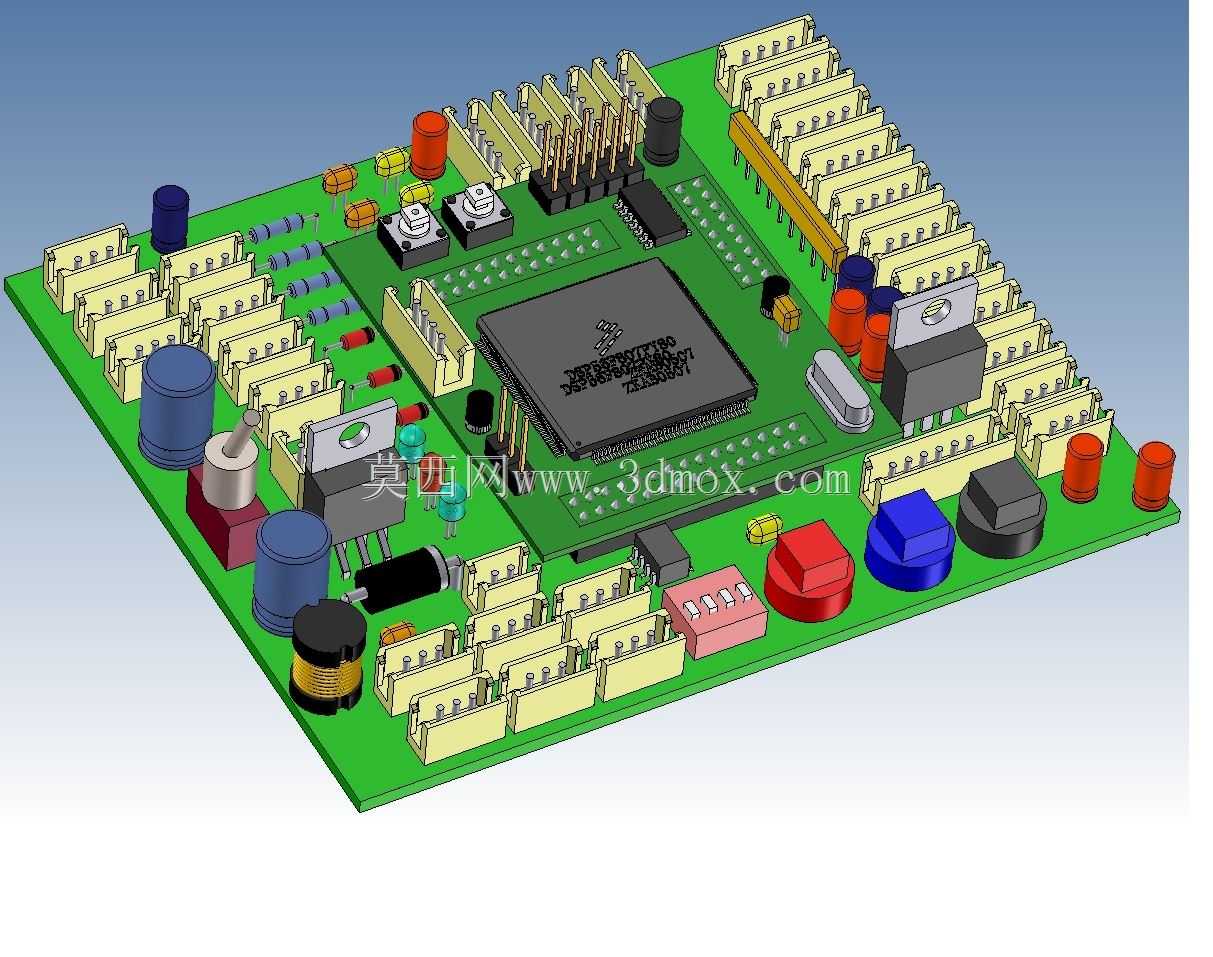

这款相扑控制电路板的三维结构，核心服务于小型竞技类相扑机器人的运动控制与信号交互场景，在实际赛事应用中，需要承载主控芯片运算、多通道舵机与电机驱动信号输出、外部传感器信号采集的核心功能，所有元件布局都围绕赛事场景下的抗振动、快接线、易检修需求展开。从设计思路来看，整体采用矩形板型作为安装基底，板边均匀排布多组立式排针接插件，所有外接接口全部沿板边布置，能够在机器人内部紧凑安装空间内，避免接线与板上元件产生干涉，同时减少线束弯折半径，适配赛事中快速拆装调试的操作需求。板上核心主控芯片布置在板体几何中心位置，周边预留均匀的覆铜散热区域，芯片四周预留足够的焊接操作空间，既可以保证芯片工作时的热量均匀散出，也能避免周边高大元件遮挡芯片，方便后期固件烧录与故障检测。不同容值的直插电解电容、陶瓷电容按照电源回路走向就近布置在供电接口与芯片电源引脚旁，能够有效滤除电源杂波，保证主控芯片与驱动回路的供电稳定性，避免竞技过程中电机启停产生的电压波动造成主控复位。板上的按键、拨码开关布置在板体一侧的操作区域，高度略高于周边低矮元件，调试时无需拆除周边接线即可直接操作；功率类元件如稳压模块、驱动管布置在板体边缘通风位置，搭配对应的散热结构，能够在大电流输出时快速导出热量，避免高温影响周边元件寿命。从安装边界来看，板体四角预留标准安装孔位，孔位周边做了加宽覆铜处理，安装时可以通过铜柱直接固定在机器人的内部安装架上，所有板上元件的最高高度控制在统一范围内，不会超出机器人内部的安装高度限制，接插件的引脚伸出长度也做了适配，接线后线束不会超出板体轮廓，避免机器人运动过程中线束被外部结构剐扯。板上不同功能的元件采用差异化的高度排布，高大的电解电容、接口座不会遮挡低矮的电阻、指示灯，调试时可以直接观察板上指示灯的工作状态，快速判断回路故障。整体布局充分考虑了相扑机器人对抗场景下的冲击振动特性，所有大质量元件如大容量电容、接口座都贴近安装孔位布置，减少板体受力时的弯矩，避免长期振动造成元件引脚脱焊。
