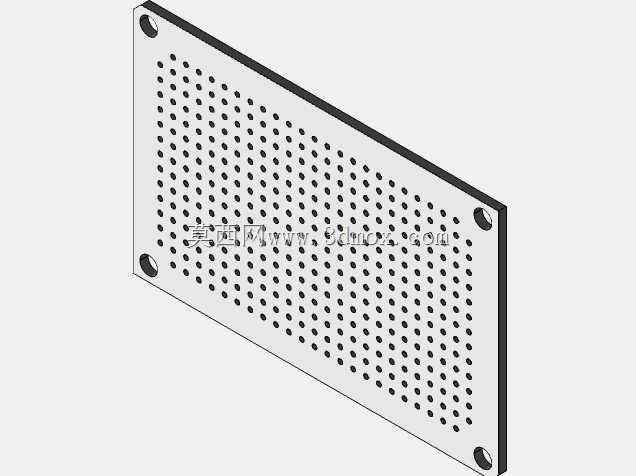

无线电实验用多孔万用电路板结构

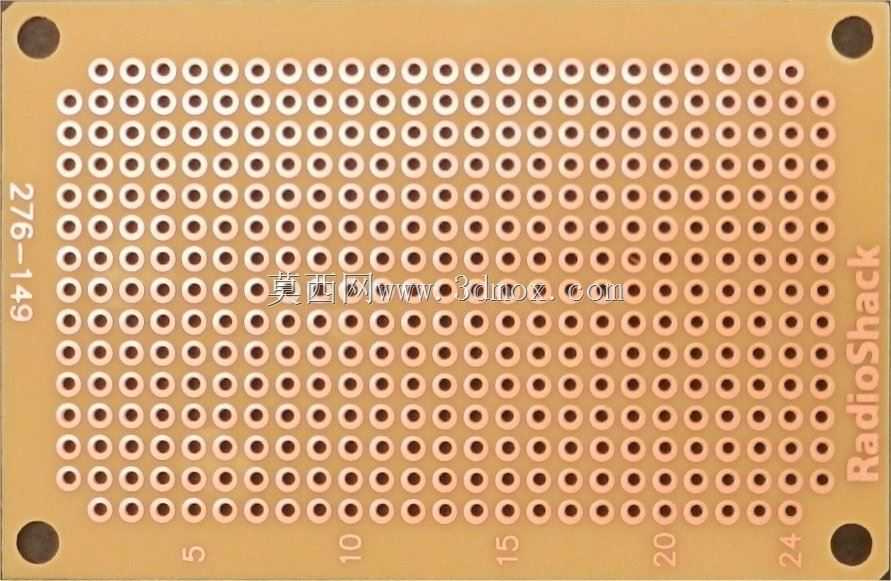

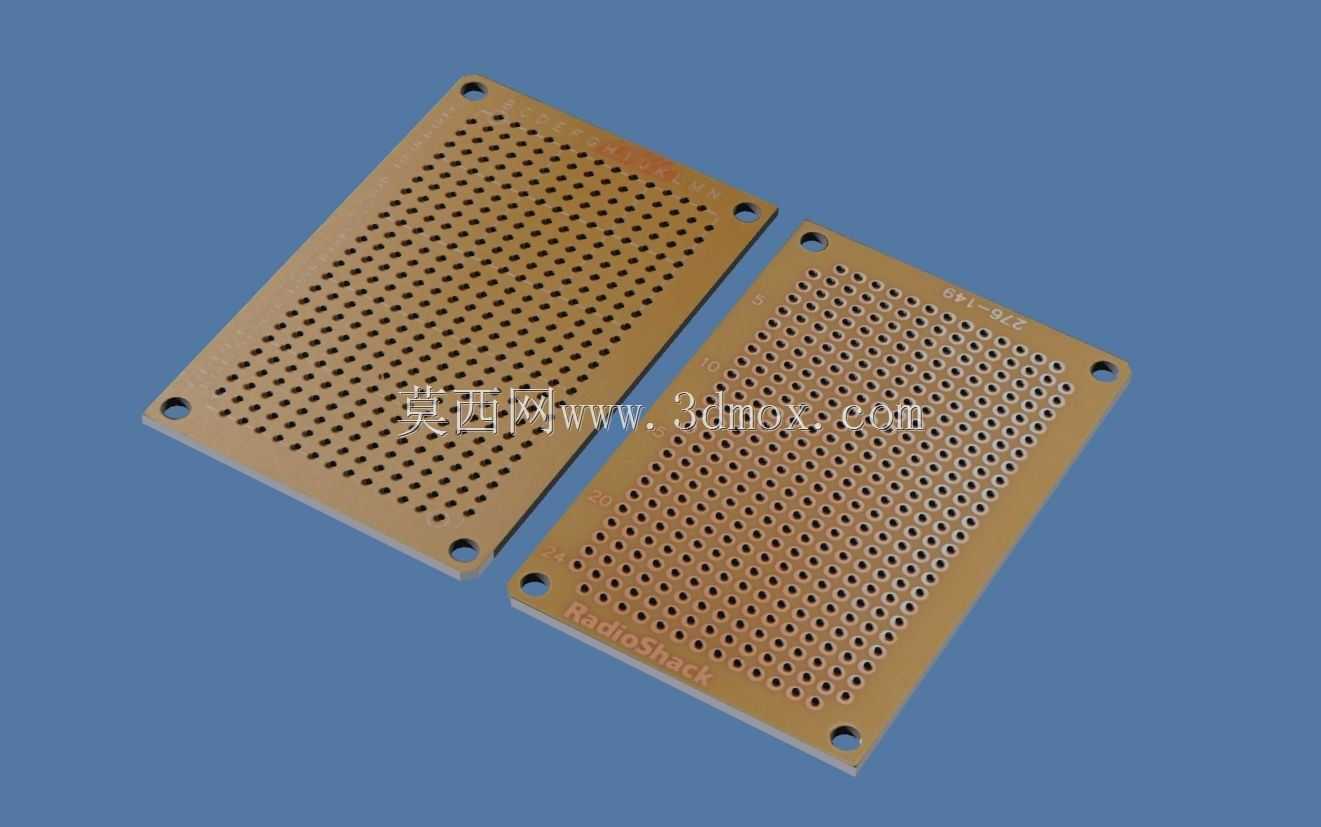

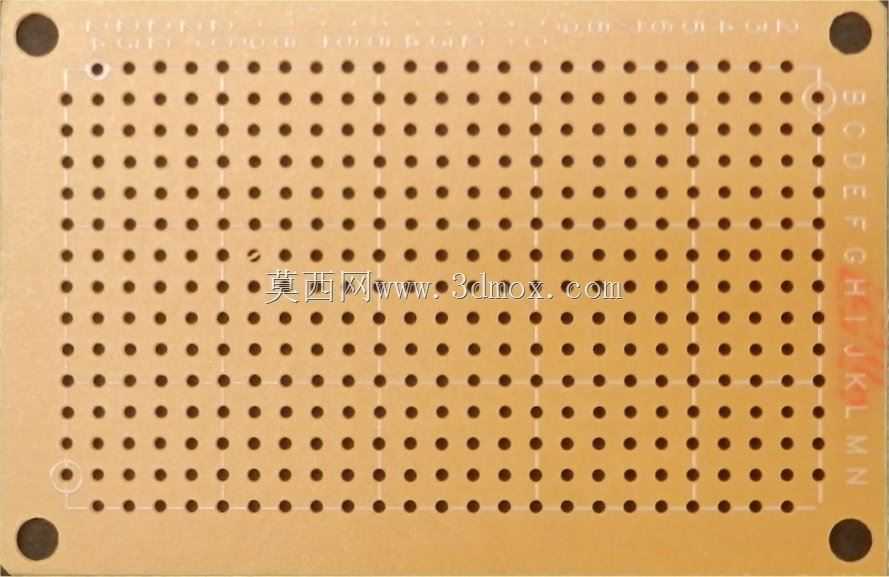

这类多孔电路板是电子电路原型验证阶段的核心搭试载体，常见于无线电爱好者实验、小批量功能样机调试、学生课程设计实训场景，无需提前定制蚀刻线路，可根据电路原理图直接在板上完成元器件插装、焊接与线路飞线连接，能大幅缩短前期方案验证的周期，避免定制PCB打样的等待成本。板体采用酚醛树脂基材压制，整体为矩形薄板结构，四个边角位置预留了标准安装孔，可直接通过铜柱、螺丝固定在设备壳体内腔或者实验台支架上，安装孔的位置与常规小型电子设备的内部安装位尺寸匹配，不需要额外做安装位的二次加工。板面采用等间距矩阵排布的金属化通孔，孔距符合通用直插电子元器件的引脚间距标准，不管是常见的1/8W电阻、瓷片电容、直插二极管三极管，还是小型集成电路插座、接线端子，都能顺利插装定位，金属化孔壁的镀层可以保证焊接后引脚与板面的导通可靠性，不会因为多次拆焊出现孔位镀层脱落的问题。设计阶段先通过三坐标测量获取实物板的整体轮廓、安装孔位坐标、孔阵排布间距等核心尺寸，再结合公开的产品规格参数补全板厚、孔径等细节参数，板面上的品牌标识通过实物数码照片采样后做贴图映射，还原实物的表面印刷细节。在实际使用中，这类板件可以根据电路规模灵活裁剪，板体基材有足够的机械强度，常规的剪板、钻孔加工不会出现基材碎裂的问题，板面的铜箔附着力满足多次拆焊的温度冲击要求，不会因为烙铁反复加热出现铜箔起翘脱落的情况。对于三维建模从业者来说，搭建这类板件模型时需要重点关注孔阵的排布精度，避免出现孔位偏移导致后续装配时元器件引脚无法对位的问题，安装孔的沉头深度、板边的倒角细节也要还原到位，才能保证在整机虚拟装配时，板件与壳体、固定件的配合关系和实际装配状态一致，不会出现干涉错位的问题。
