塔式驱动用丹佛斯轨道液压马达结构

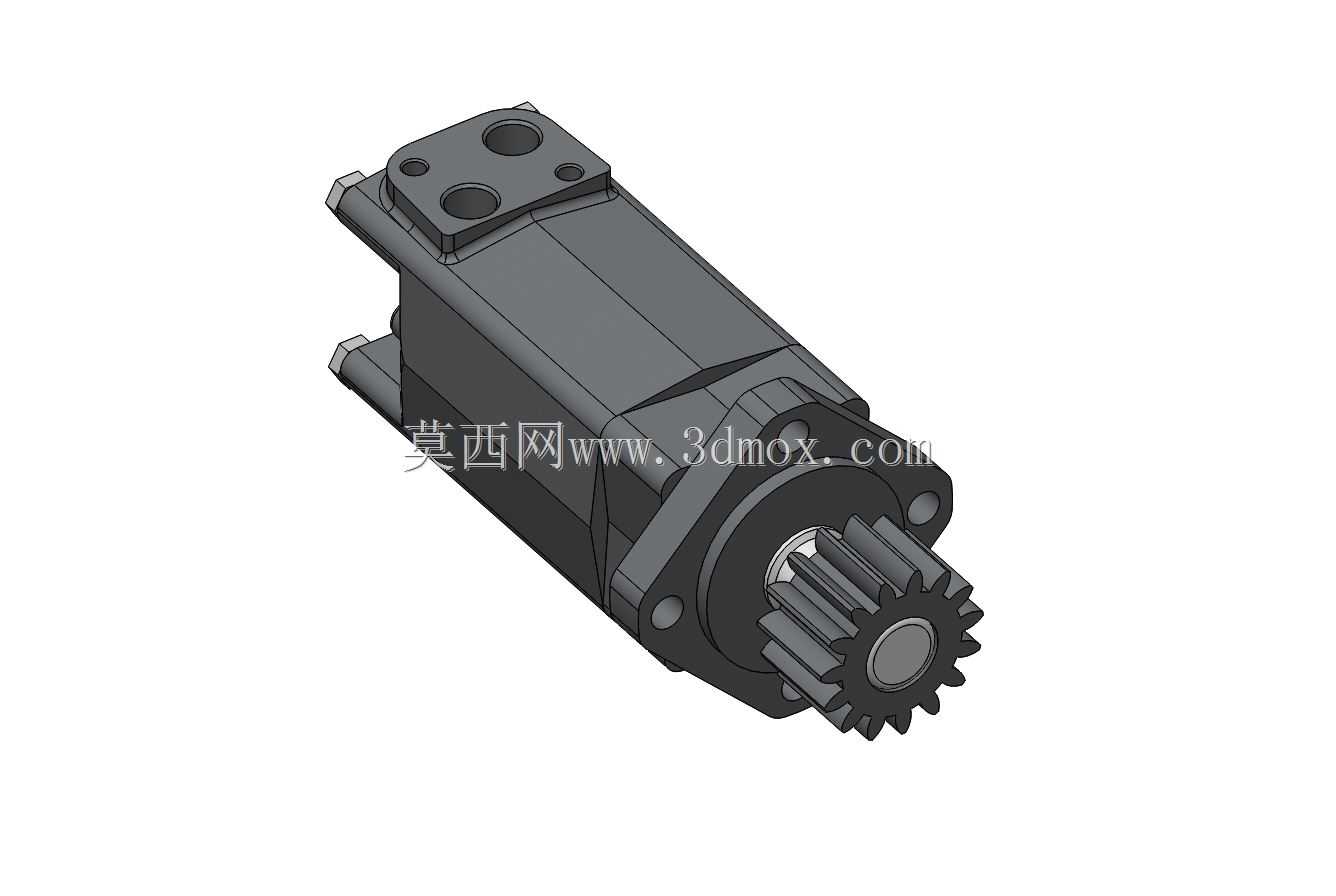

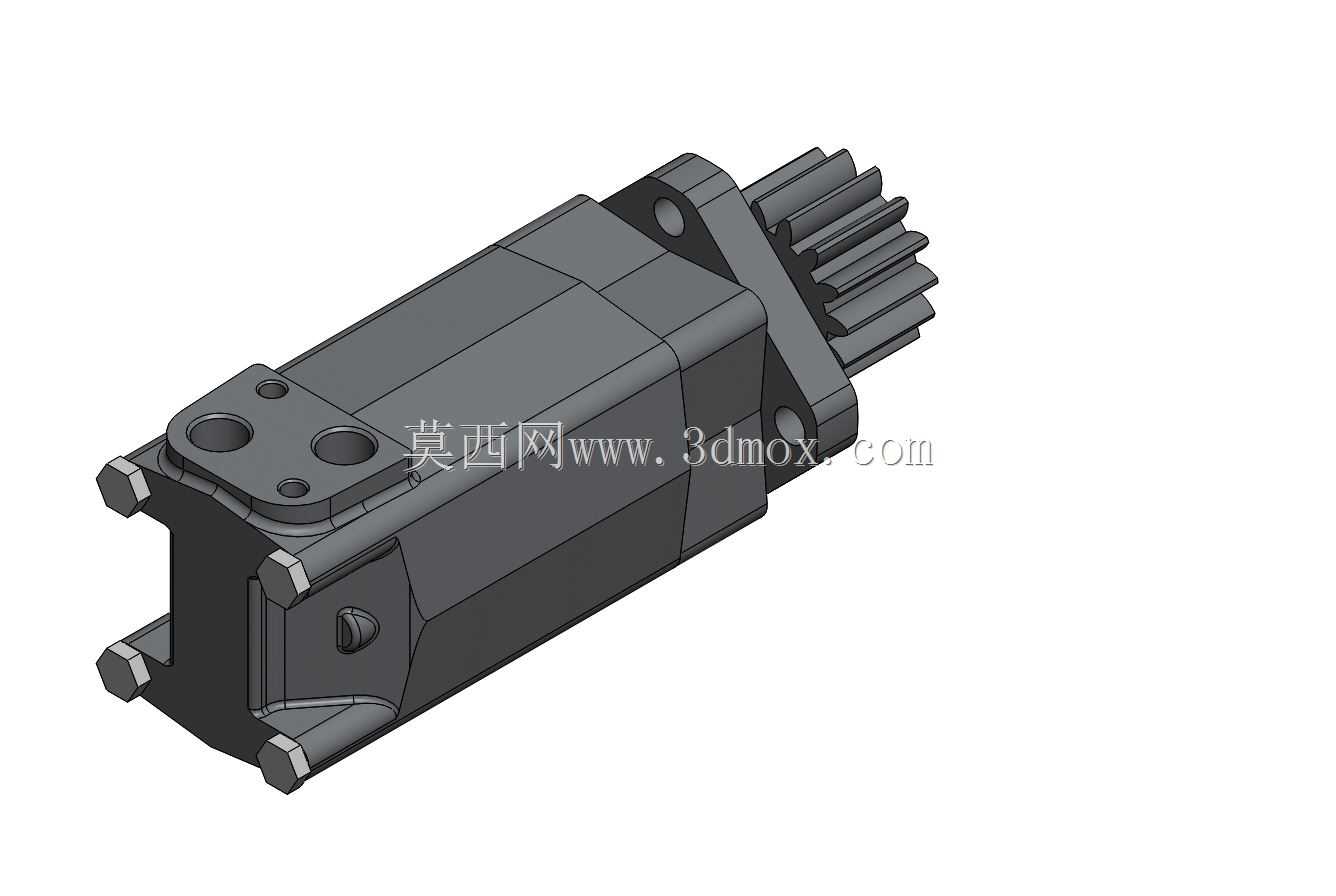

这类轨道式液压马达常配套在小型工程破拆设备的塔式驱动机构上，作为回转动作的动力输出单元，负责给工作装置的回转提供足够的低速大扭矩输出，适配带负载频繁启停、正反向切换的作业工况，在狭小空间作业的拆除设备、小型起重回转机构上都能见到同结构产品的应用。从结构设计来看，该马达采用端面配流的摆线结构设计，输出端集成了传动齿轮，可直接和设备的回转齿圈啮合，省去了额外的联轴器转接结构，能有效压缩驱动单元的整体安装空间，适配塔式驱动紧凑的布局要求。马达本体采用长条形的壳体布局，进回油接口设置在壳体顶部的法兰面上，接口的安装孔位做了标准化的间距设计，可直接匹配通用的液压管路接头，现场安装时不需要额外加工转接板。输出轴侧的安装法兰采用止口定位方式，法兰上的固定螺栓孔沿圆周均匀分布，能保证马达安装后和安装基座的同轴度，避免齿轮啮合时出现偏载打齿的问题。设计过程中需要重点考量安装边界的干涉问题，马达壳体的外径、顶部接口的突出高度、输出齿轮的齿顶圆直径和伸出长度都需要和周边的防护结构、管路排布做匹配校核，避免设备回转过程中马达本体和周边结构件发生剐蹭。输出齿轮的参数需要和配对齿圈做匹配计算，保证啮合侧隙在合理区间，既不能因为侧隙过小出现卡滞，也不能因为侧隙过大导致回转动作出现冲击。壳体内部的流道设计做了优化，能降低高压油液通过时的压力损失，提升马达的整体工作效率，同时壳体的壁厚做了针对性加强，可承受作业过程中产生的径向负载和液压冲击，避免长时间高负载作业下壳体出现变形渗漏。在实际选型应用中，这类马达可以根据设备的回转扭矩需求，匹配不同排量的规格，不需要改动安装尺寸就能完成动力升级，适配不同吨位等级的塔式驱动工况，日常维护时只需要定期检查壳体的密封状态和连接螺栓的预紧力，就能保证设备长时间稳定运行。
