二倍体组装式地龙仿生机械结构

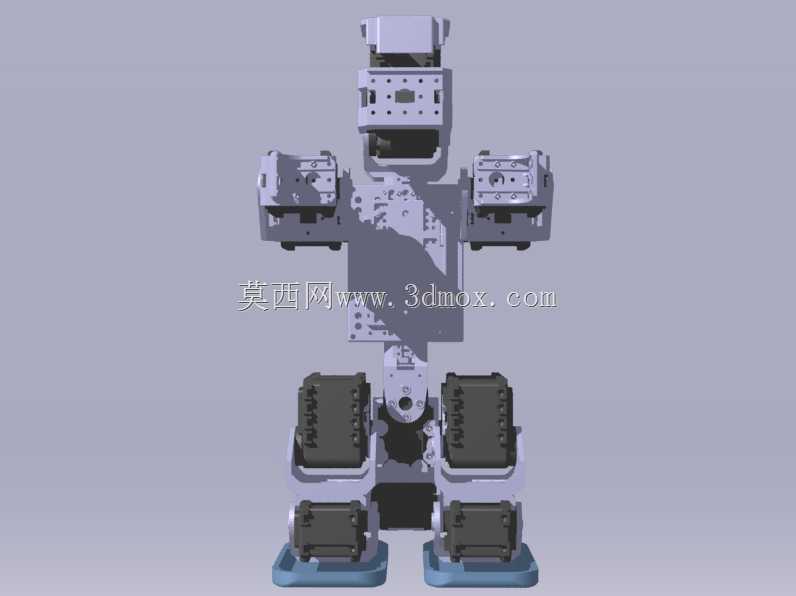

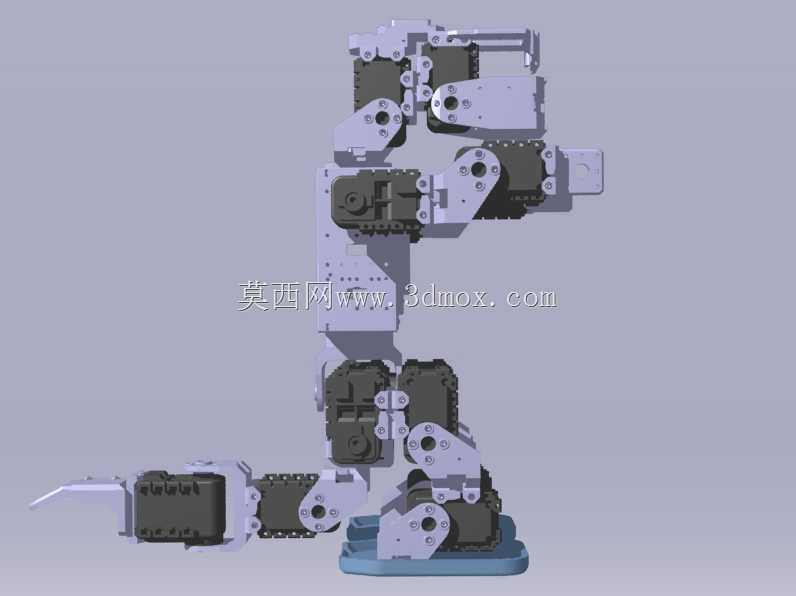

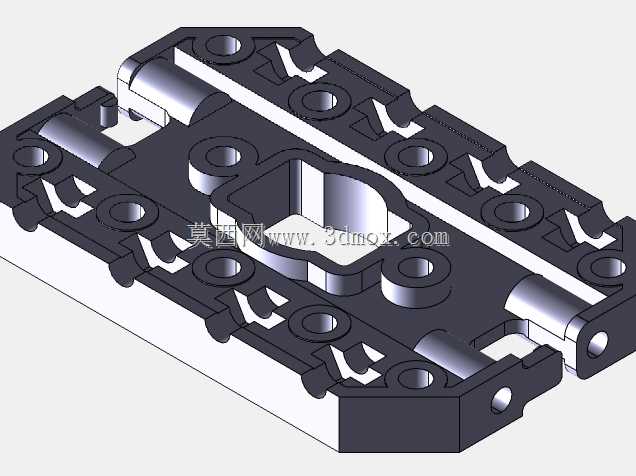

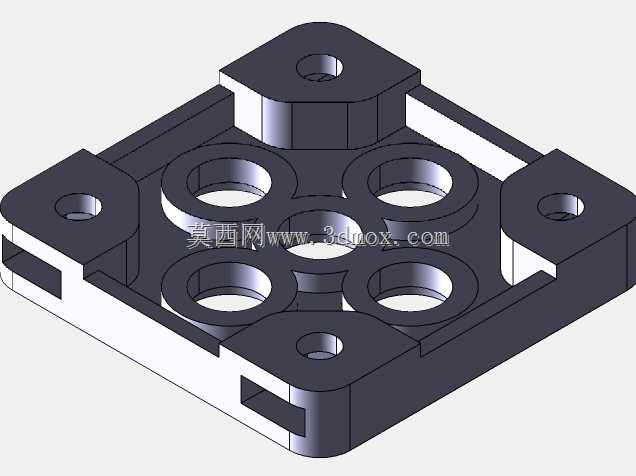

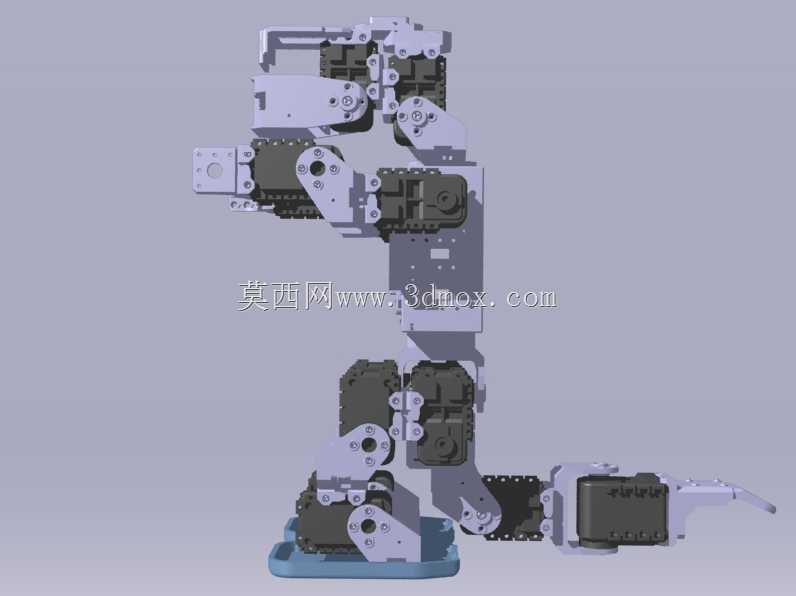

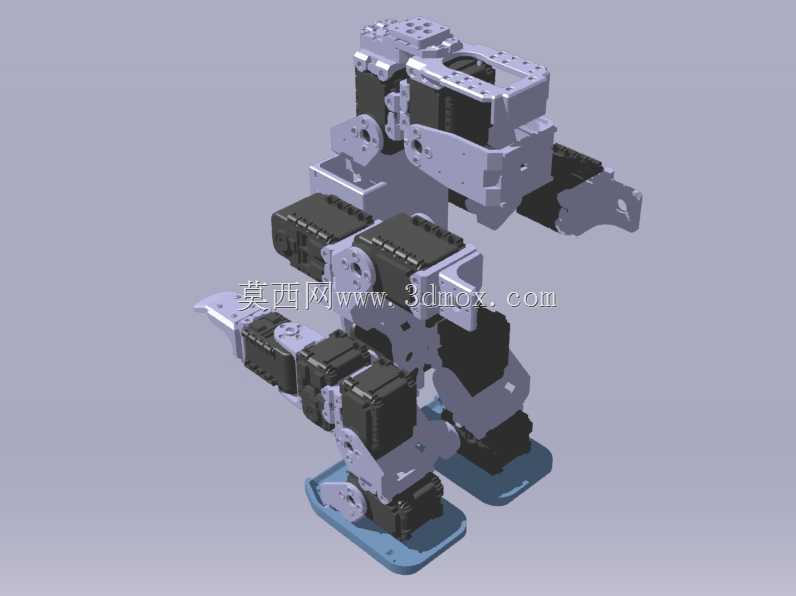

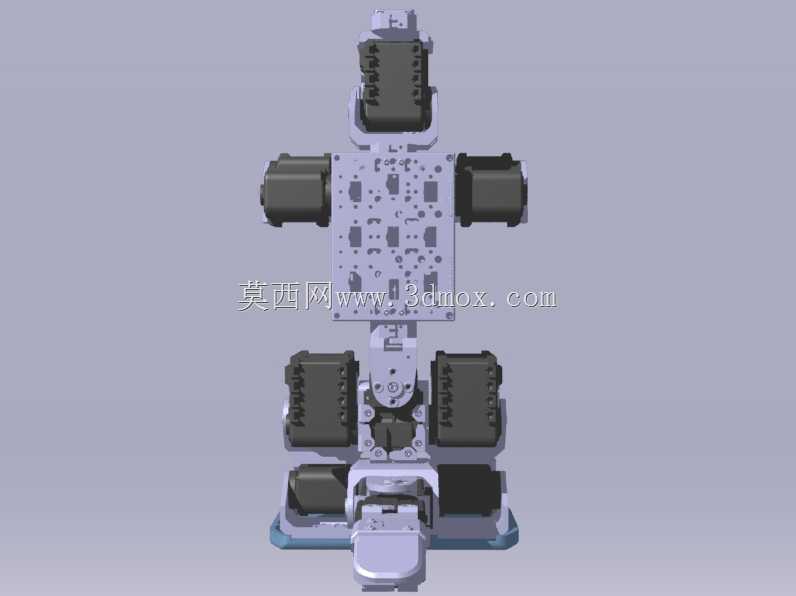

这款仿生机械结构采用模块化组装思路设计，整体构型参考地龙的肢体运动逻辑做了二倍体比例放大，适配常规舵机的安装尺寸做了结构适配，所有关节连接位都预留了标准舵机的安装孔位与走线槽，无需额外做二次加工即可完成舵机的装配固定。从实际应用场景来看，这类结构可用于高校机器人教学实验平台、青少年科创竞赛的仿生机器人载体，也可作为小型仿生娱乐机器人的基础本体，后续可通过加装传感器模块拓展步态识别、自主避障等功能。结构设计阶段优先考虑了装配的便捷性，所有板件之间采用定位销加螺丝的固定方式，相邻板件的配合公差控制在0.1mm以内，既保证装配后的结构刚性，又不会出现装配卡滞的问题。关节处的转动副做了限位设计，每个自由度的转动范围都参考生物肢体的实际活动角度做了限制，避免舵机超程转动造成损坏，同时也能让步态动作更贴近生物的真实运动状态。底部的足端做了加宽的平板支撑结构，增大与接触面的接触面积，在静态站立与动态行走过程中都能保证足够的支撑稳定性，足端与关节支架的连接位预留了缓冲垫的安装空间，可根据使用场景加装橡胶缓冲垫降低行走过程中的震动与噪音。整体结构的安装边界充分考虑了常规3D打印的成型尺寸，所有拆分后的单个零件尺寸都控制在普通FDM3D打印机的成型幅面范围内，无需做拼接打印即可完成单个零件的制作，零件壁厚统一设置为2mm，在保证结构强度的前提下尽可能降低整体重量，减少舵机的负载，提升续航时间。走线设计上，所有结构件的内侧都预留了内凹的走线槽，舵机的连接线可以完全隐藏在结构内部，避免运动过程中线路与关节发生干涉拉扯，也让整体外观更整洁。关节连接轴采用标准的金属销轴配合铜套的设计，相比塑料直接铰接的结构，耐磨性能提升数倍，长时间运行也不会出现轴孔磨损导致的关节松动问题，适合长时间反复做步态动作的实验场景。
