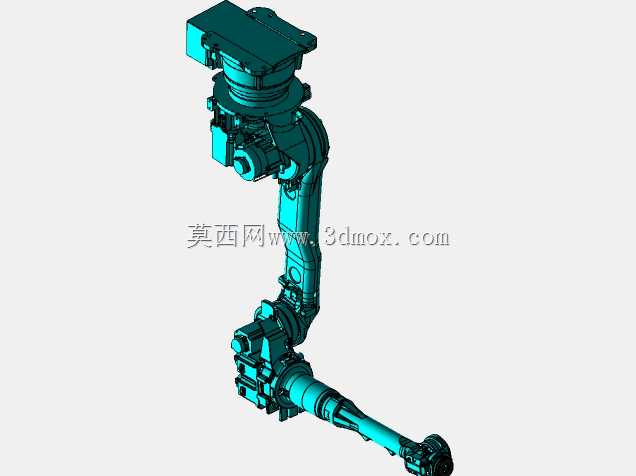

安川MH50-35II六轴工业机械臂结构

这款六轴垂直多关节机械臂，主要面向中负载搬运、弧焊、上下料、打磨等工业场景，在汽车零部件焊装线、机加工自动上下料工位、重型工件码垛单元中都有广泛适配性。从结构设计来看，整机采用串联关节布局，J1轴底座承载整臂重量，采用大跨距回转支撑结构，可实现360度水平回转，底座安装孔位按照通用工业机器人安装标准设计，适配地面正装、侧装甚至倒挂的安装需求，安装基面平面度要求控制在0.2mm以内，避免长期运行出现关节应力不均的问题。J2、J3大臂关节采用高刚性铸钢壳体，内部集成谐波减速器与伺服驱动单元，大臂的弯折造型经过运动学仿真优化，在保证50kg额定负载下臂展覆盖范围的同时，尽可能压缩了臂体自身的转动惯量，高速启停时的振动幅度控制在合理区间，末端重复定位精度可满足多数精密加工与装配场景的要求。小臂部分采用轻量化的高强度合金铸造，J4、J5、J6三轴集中在腕部结构，腕部采用中空走线设计，末端法兰预留标准气动与电气接口，可快速适配焊枪、夹爪、打磨头等不同末端执行器，无需额外布设外部走线，避免运行过程中线缆磨损干涉。从安装边界来看，整机直立安装时的最大回转半径覆盖3.5米左右的作业范围，底座固定螺栓采用M16规格，预埋深度不低于120mm，周边安全防护围栏需要预留至少150mm的安全间隙，避免臂体运行到极限位置时与周边设备发生碰撞。在实际产线选型中，这款机械臂的负载能力适配多数中型工件的搬运作业，相比同负载级别的其他机型，其腕部的允许扭矩更大，在进行打磨、抛光等带径向力的作业时稳定性更优，关节密封等级达到IP67，可适配焊接飞溅、切削液喷淋等相对恶劣的车间环境，日常维护时仅需按照周期对各关节润滑脂进行更换，即可保证长期运行的精度稳定性。建模过程中完整还原了各关节的运动副约束关系，所有壳体的分型面、安装凸台、走线槽结构都按照实物1:1复刻，可直接用于产线仿真、离线编程、工作站布局设计等场景，导入仿真软件后可直接添加运动驱动，验证不同工位下的臂体可达性与干涉情况，减少现场调试的工作量。
