低成本麦克纳姆轮教学移动机器人结构

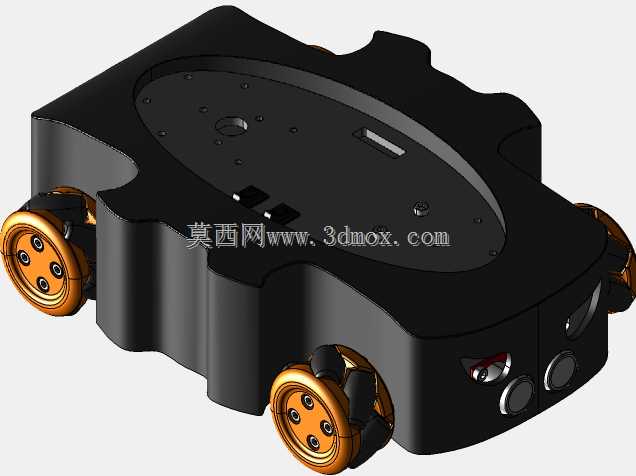

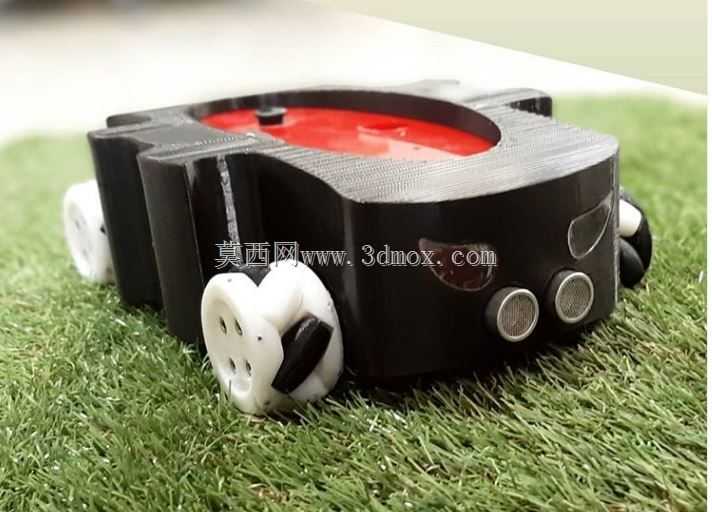

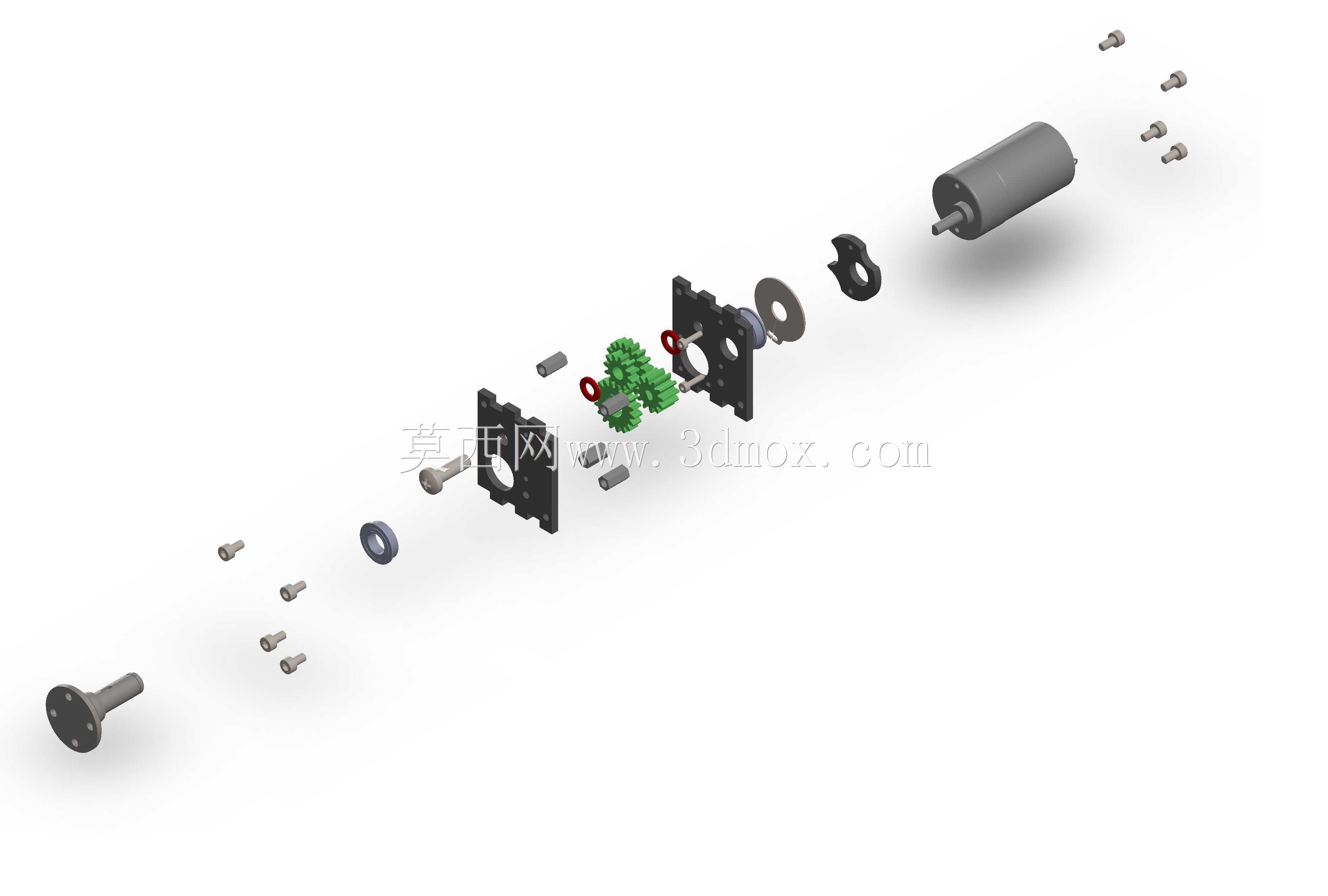

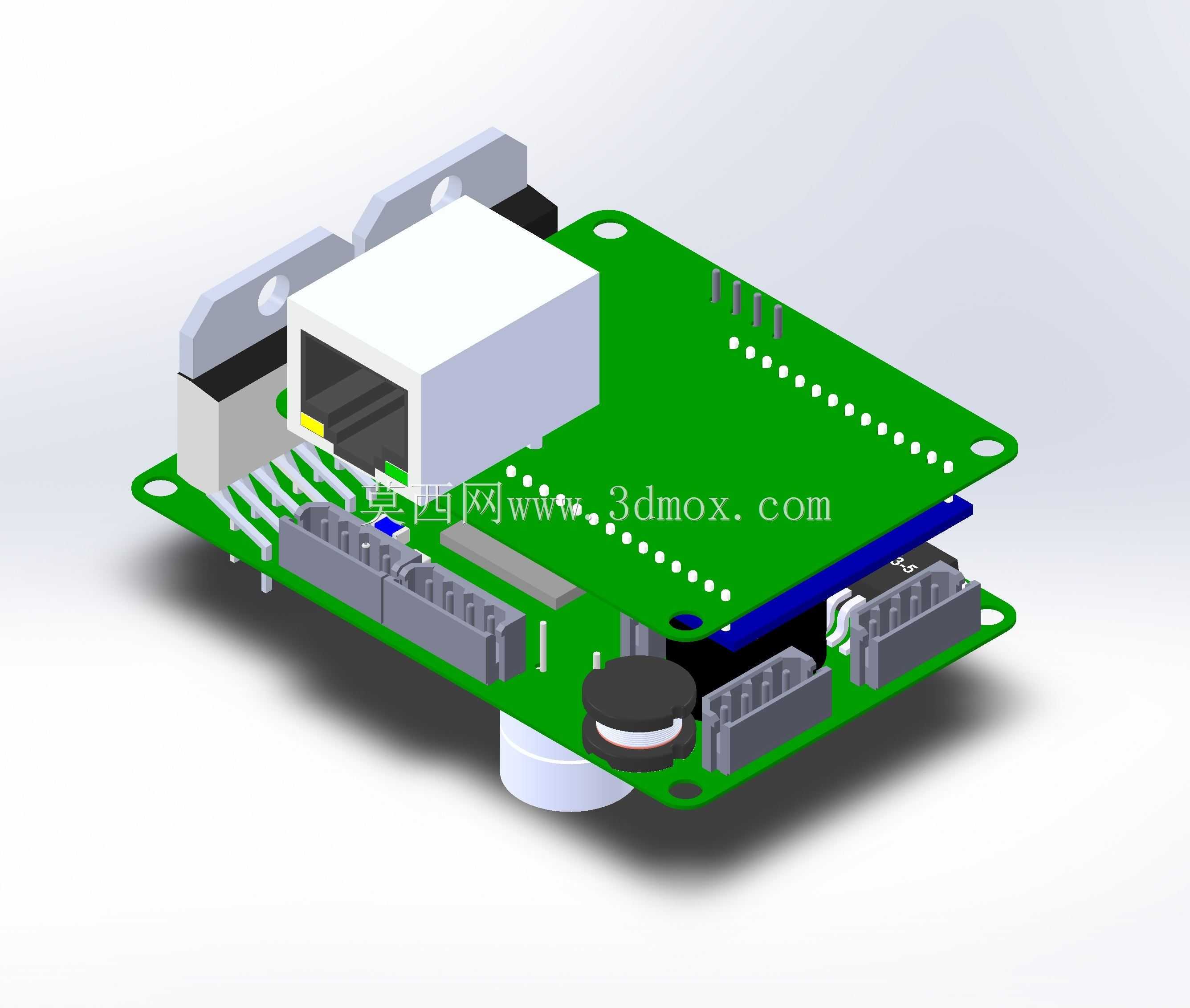

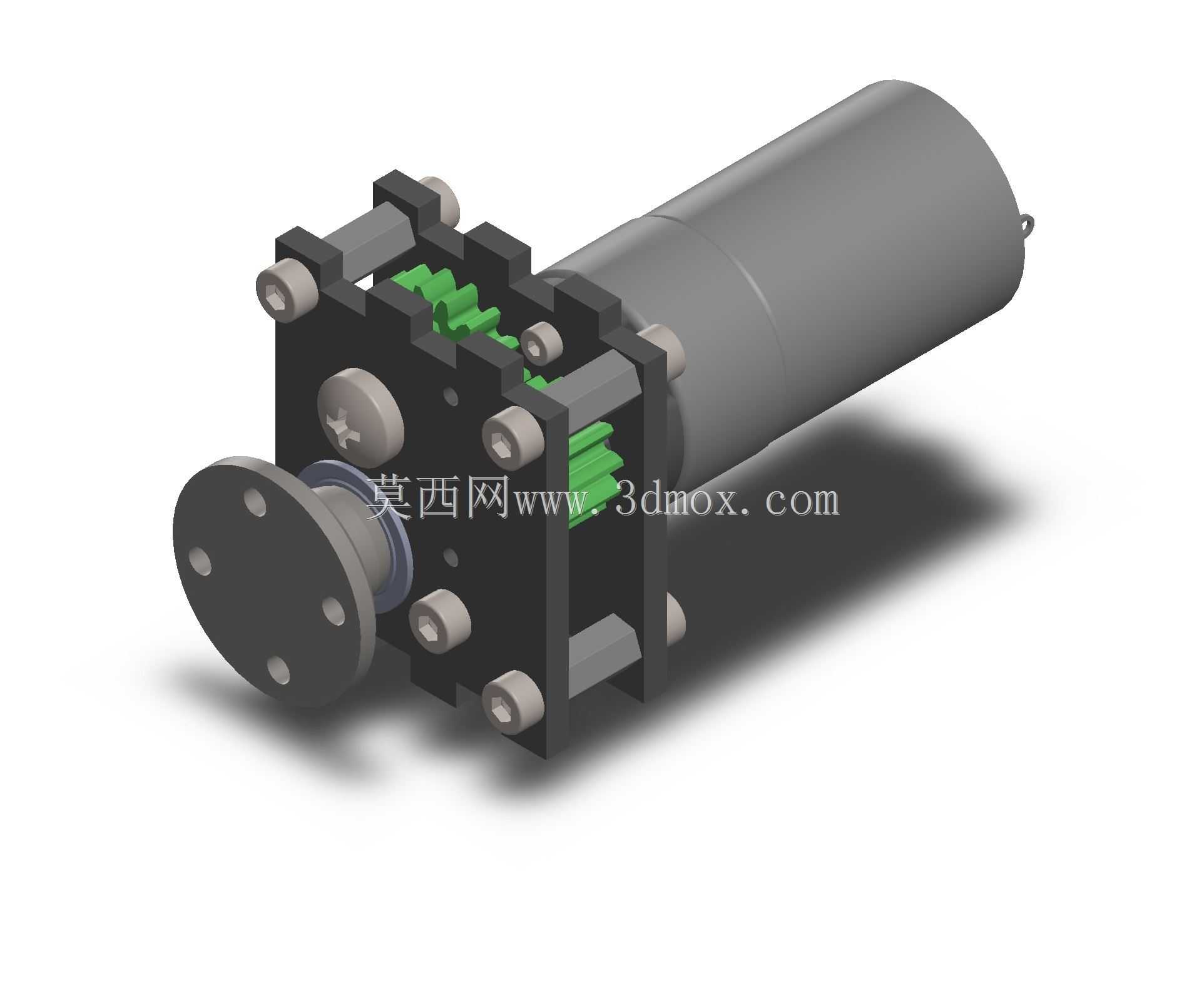

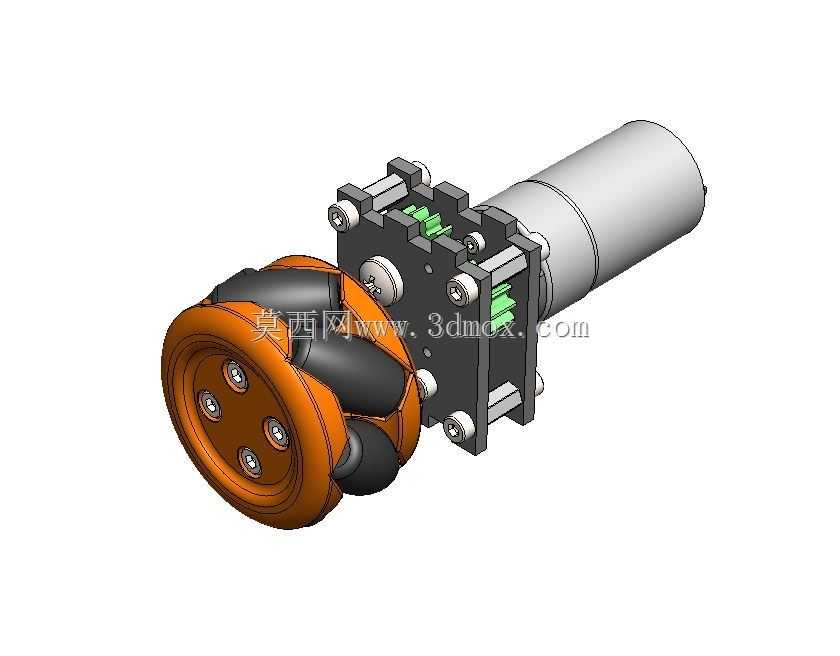

这款全向移动机器人的核心设计定位是面向教学场景的低成本实验载体，适配高校机器人工程、机械电子工程专业的课程实验、机器人竞赛入门训练需求，可直接作为全向移动算法验证、运动控制调试的硬件载体，也能拓展搭载机械臂、视觉传感器完成复合作业任务。整机采用麦克纳姆轮作为行走执行部件，四个轮子分别独立驱动，可实现平面内任意方向的平移、原地旋转等全向运动，无需预留传统差速小车的转弯半径，能在狭小的实验室桌面、竞赛场地内完成灵活走位，适配狭窄空间内的物料转运、路径规划实验需求。结构设计上优先控制加工与装配成本，主体承载框架采用有机玻璃板材切割成型，板材厚度根据承载受力点做差异化选型，轮组安装位、电机固定位预留标准安装孔位，无需复杂工装即可完成手工装配；上盖部分采用3D打印工艺制作，可根据搭载的传感器类型、拓展模块尺寸灵活修改打印参数，无需开模即可快速迭代结构版本，适配不同实验场景的改装需求。动力传动部分采用Henkkwell KG2102电机作为动力源，配套多级减速齿轮箱输出扭矩，齿轮箱的传动比经过匹配轮径、整机重量、设计移动速度反复校核，既保证平地上带载移动时的扭矩储备，也避免减速比过大导致的移动速度过慢，齿轮箱输出轴与麦克纳姆轮的连接采用标准轴孔配合加顶丝固定，装配时无需复杂对中工序，日常维护更换轮组或电机时拆装效率极高。整机外形尺寸控制在桌面级设备范畴，长宽尺寸适配常规实验台的摆放空间，高度预留了上层拓展安装的接口余量，可直接叠加固定单片机控制板、电池模块、传感器支架，轮组突出机身的尺寸经过边界校核，全向移动时不会出现轮组与机身框架、外接拓展件的运动干涉；底部离地间隙根据室内平整地面、人工草坪场地的通行需求设计，可在实验室地砖、短绒草坪、平整桌面等场景稳定通行，不会出现底盘剐蹭地面的问题。电路安装位在机身内部预留了分层走线空间，电机线、传感器线可沿框架内侧的走线槽排布，避免运动过程中线路被轮组卷入，电池仓采用快拆结构设计，更换电池时无需拆解整机框架，可快速完成续航补给，适配长时间连续实验调试的使用需求。
