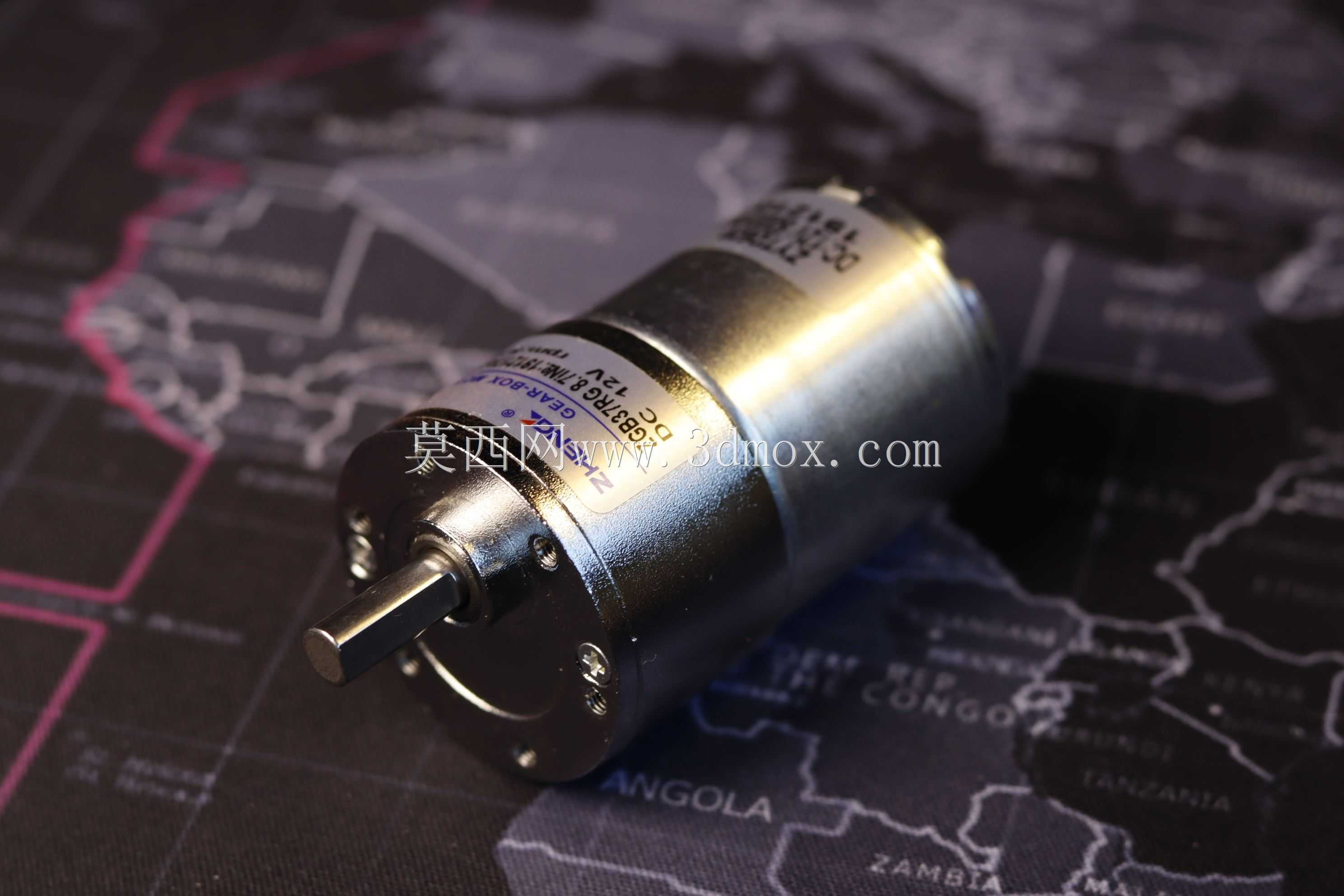

ZYTD520直流齿轮减速电机结构设计

这款齿轮减速电机的三维结构，在小型自动化传动场景里适配性极强，常见于小型输送线驱动、智能仓储分拣模组、家用小型电器动力输出、医疗辅助设备传动端这类对安装空间有严格限制、同时需要低转速大扭矩输出的工位。做结构设计的时候，首先要考虑的是输出轴的安装同轴度要求，这款电机的输出轴采用偏心出轴设计，搭配前端盖的定位止口，能在安装时快速和负载端的传动件完成对位，避免装配后出现偏载扫膛的问题。从结构分层来看，电机本体和减速箱采用一体化同轴布局，内部齿轮组采用直齿圆柱齿轮传动，每一级齿轮的啮合间隙都做了公差预留，既保证传动过程中不会出现卡滞，也能控制反向间隙在小型设备可接受的范围内，不会因为间隙过大导致传动定位失准。外形尺寸上，主体圆柱外径适配常规的520系列电机安装座，安装孔位的中心距和市面上同规格减速电机完全兼容，做设备改型的时候不需要重新加工安装支架，能直接替换原有同规格动力部件，降低改造成本。设计过程中特意将减速箱的端盖和电机外壳做了等径处理，整机体态规整，没有突出的结构凸台，在紧凑安装空间里不会和周边的走线、其他结构件产生干涉。输出轴的轴径、键槽尺寸都按照小型传动件的通用标准设计，能直接配套市面上常见的同步轮、齿轮、联轴器等传动配件，不需要额外做轴套转接。从功能特性来说，这款减速电机通过内置的齿轮组完成转速降低和扭矩放大，能适配6V、12V、24V多种常见直流供电场景，在不同供电电压下都能输出稳定的低转速动力，适合对转速稳定性要求不极端、但需要可靠持续扭矩输出的场合。做三维建模的时候，每一处安装止口的配合公差、齿轮的齿形参数、轴承位的尺寸都按照实际加工要求做了还原，装配体里保留了所有零件的配合关系，能直接用来做设备的整体干涉检查、安装空间校核，也能拆解出单个零件图做二次改型设计。在实际选型应用中，要注意输出轴的径向负载上限，这款电机的输出轴前端搭配了含油轴承支撑，能承受一定的径向载荷，但不适合直接承受大的轴向力，安装传动件的时候要尽量让负载方向和轴的径向一致，避免轴向受力过大导致轴承过早磨损。电机尾部的出线位置做了下沉式的走线槽设计，布线的时候可以将导线顺着槽位固定，不会因为设备运行过程中的振动拉扯导线导致接线松脱。
