带法兰安装座8mm直流减速马达结构

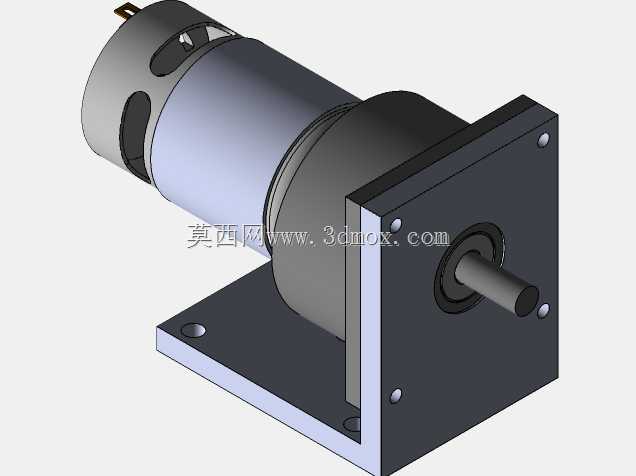

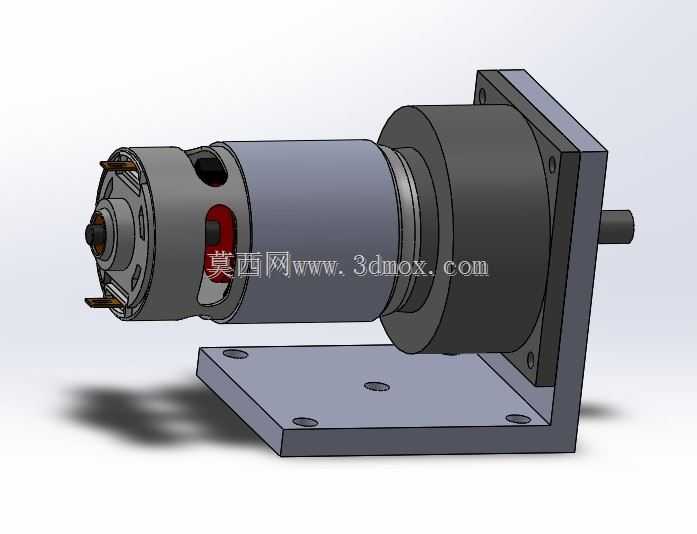

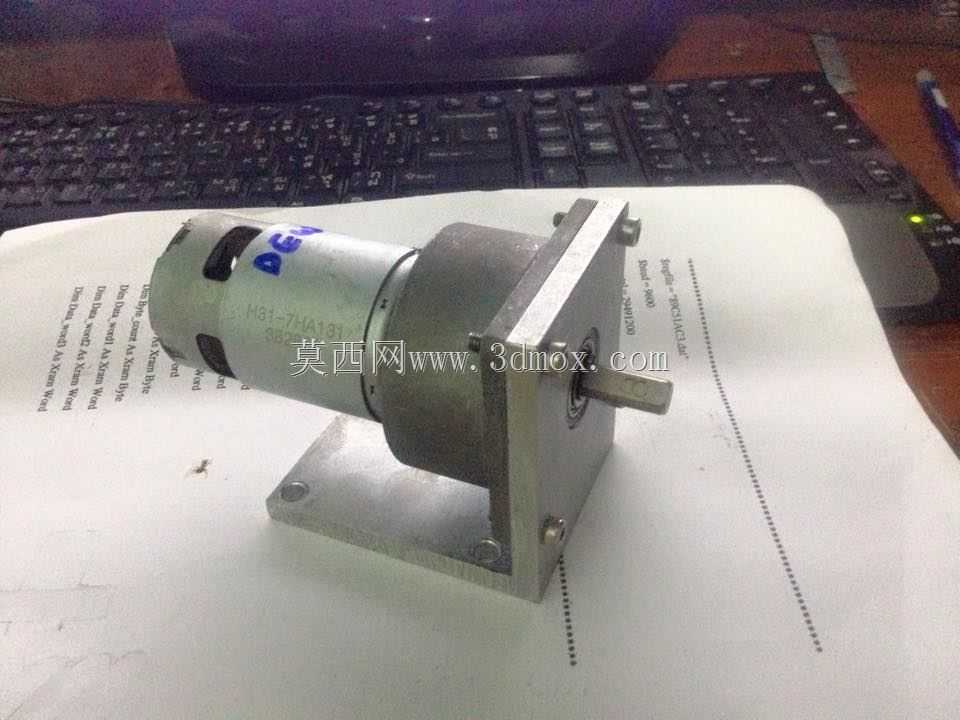

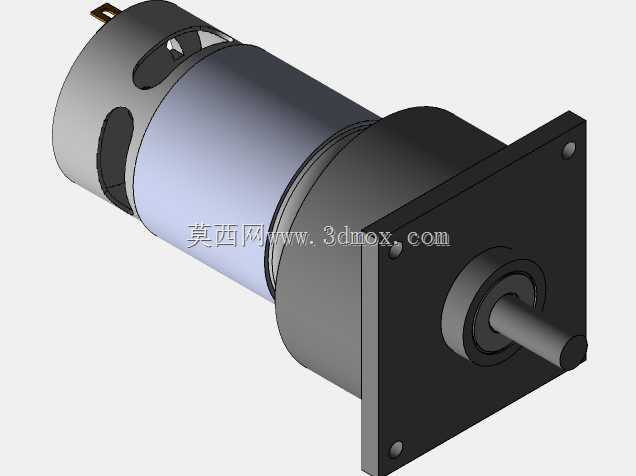

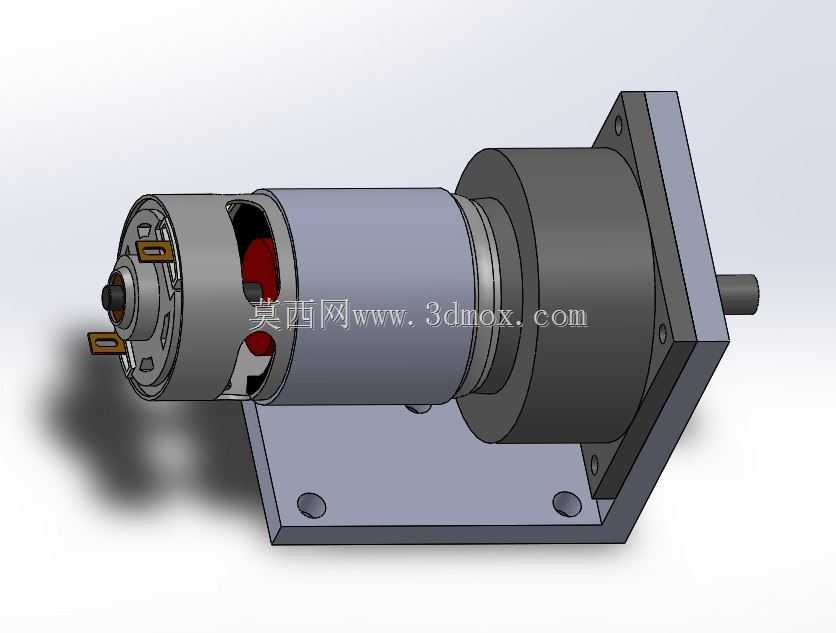

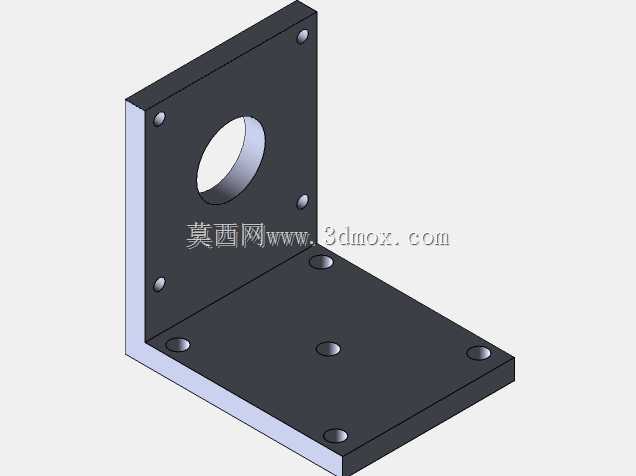

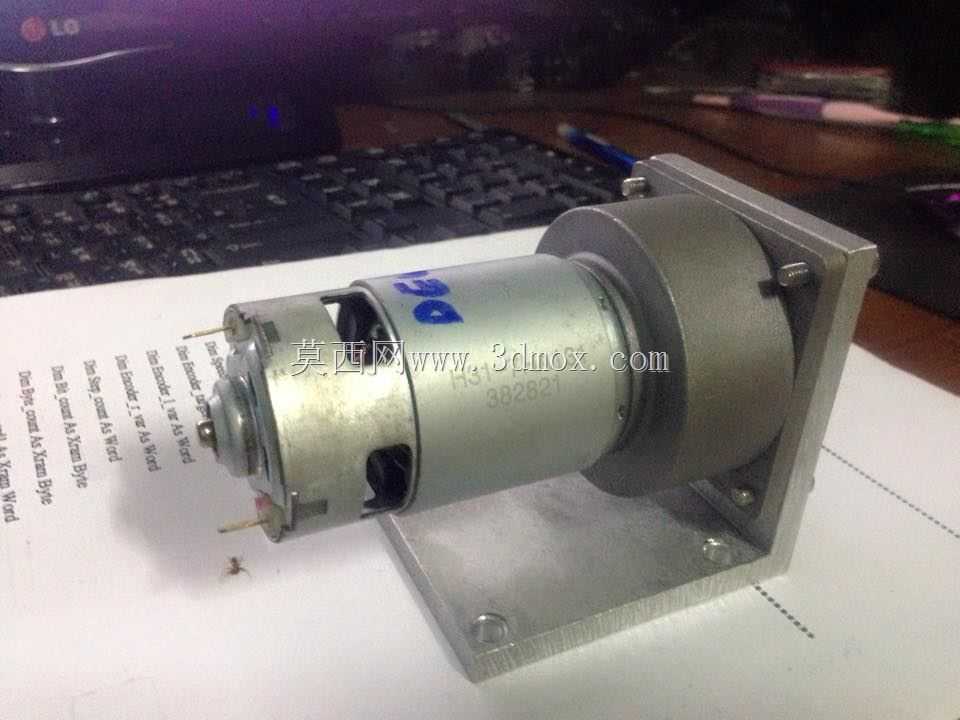

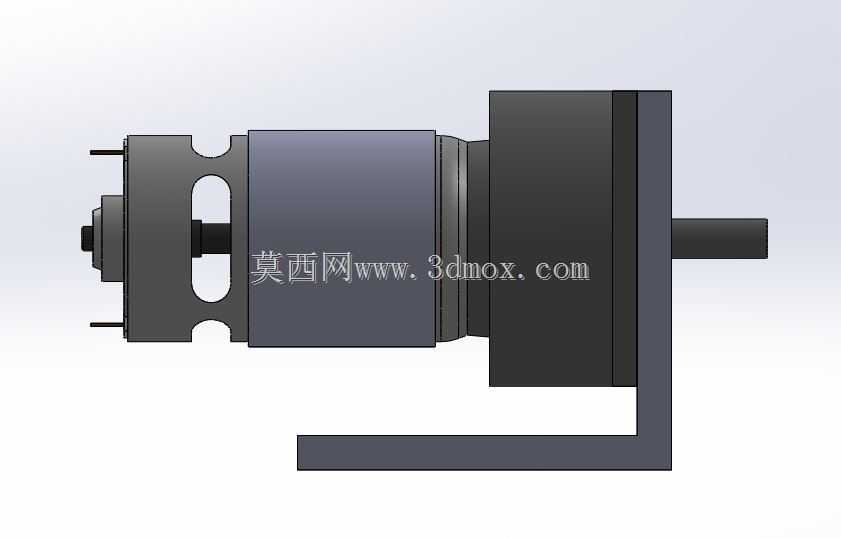

这款带安装法兰的8mm规格直流减速动力单元，常被应用在小型自动化输送线、桌面级实验装置、智能小型代步工具、精密给料机构这类对安装空间有严格限制、同时需要低转速大扭矩输出的场景里。不同于裸电机直接输出的高转速低扭矩特性，这套结构在直流电机本体输出端集成了行星减速级，能将电机端数千转的高转速降到适配负载需求的低转速区间，同时放大输出扭矩，避免负载端直接带载启动时出现电机堵转、烧损的问题。从结构设计来看，电机本体尾部预留了两个标准接线插片，方便现场布线时快速插接供电线路，不需要额外焊接接线端子，能减少装配环节的工时消耗。前端的方形安装法兰做了四个沉头安装孔位，安装时可以直接从法兰正面穿入螺丝固定到设备安装基板上，法兰与电机筒体的同轴度通过止口定位保证，装配时不需要反复调整输出轴的对中精度，能大幅降低现场安装的调试难度。输出轴从法兰中心位置伸出，轴径为8mm，轴端做了平位处理，配合传动件安装时可以通过顶丝锁紧，避免带载转动时出现轴与传动轮打滑空转的问题。设计时特意将减速级外壳与安装法兰做成一体化的刚性结构，相比分体式法兰连接的结构，能承受更大的径向负载，当输出轴端挂载同步轮、齿轮这类有径向作用力的传动件时，不会因为长期受径向力出现法兰变形、轴系偏心的问题。电机本体与减速级的连接位置做了密封配合，能阻挡日常工况下的粉尘进入减速箱内部，避免齿轮磨损加剧的问题。在实际选型适配时，需要注意安装基板上对应法兰的开孔要留出足够的避让空间，输出轴端连接的传动件重量不能超出轴系的悬臂负载限值，供电线路要匹配电机的额定工作电压，避免过压驱动导致电机过热损坏。这套结构的整体外形紧凑，安装边界规整，在狭小的设备腔体内部也能完成固定安装，不需要额外设计复杂的转接支架，对于需要快速搭建原型机、或者小批量设备生产的场景来说，能直接套用安装尺寸完成整机布局设计，减少非标结构件的设计工作量。
