小型有刷直流驱动电机结构设计

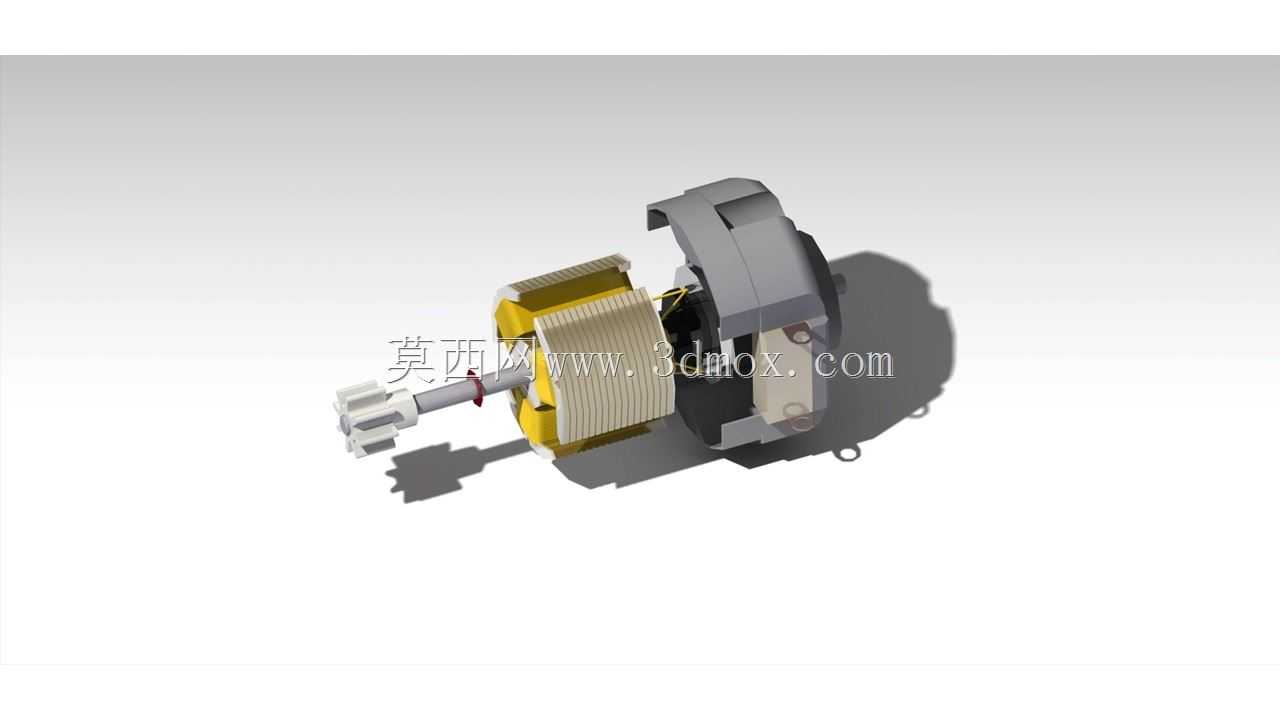

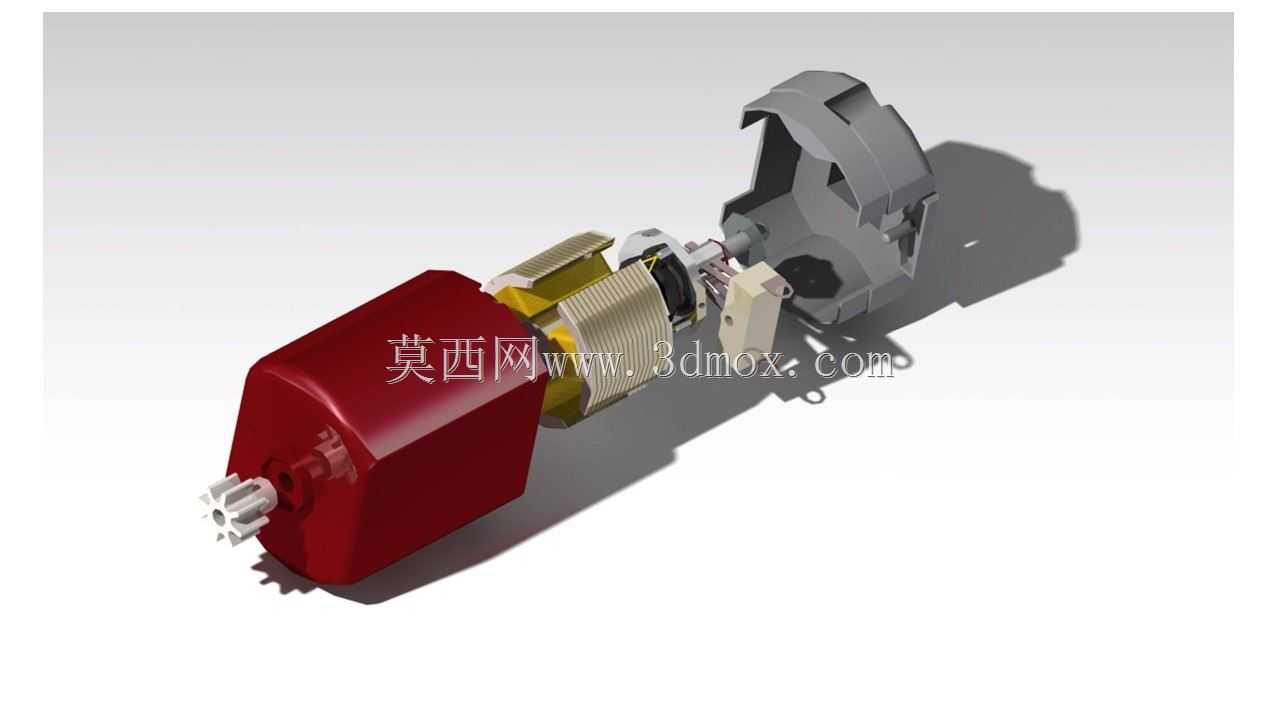

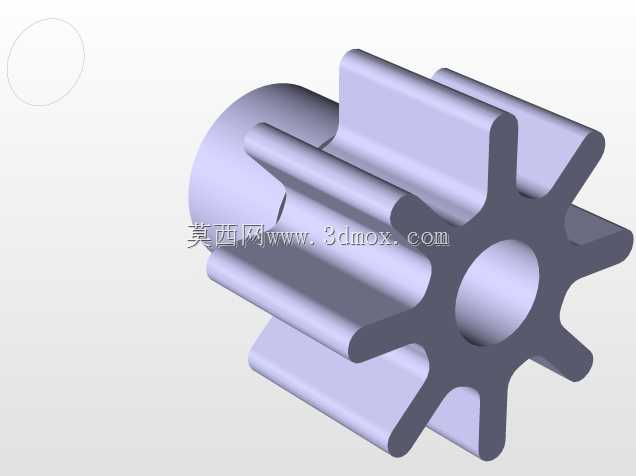

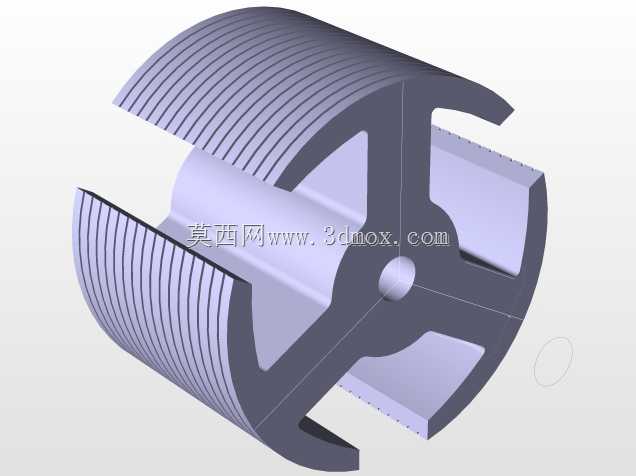

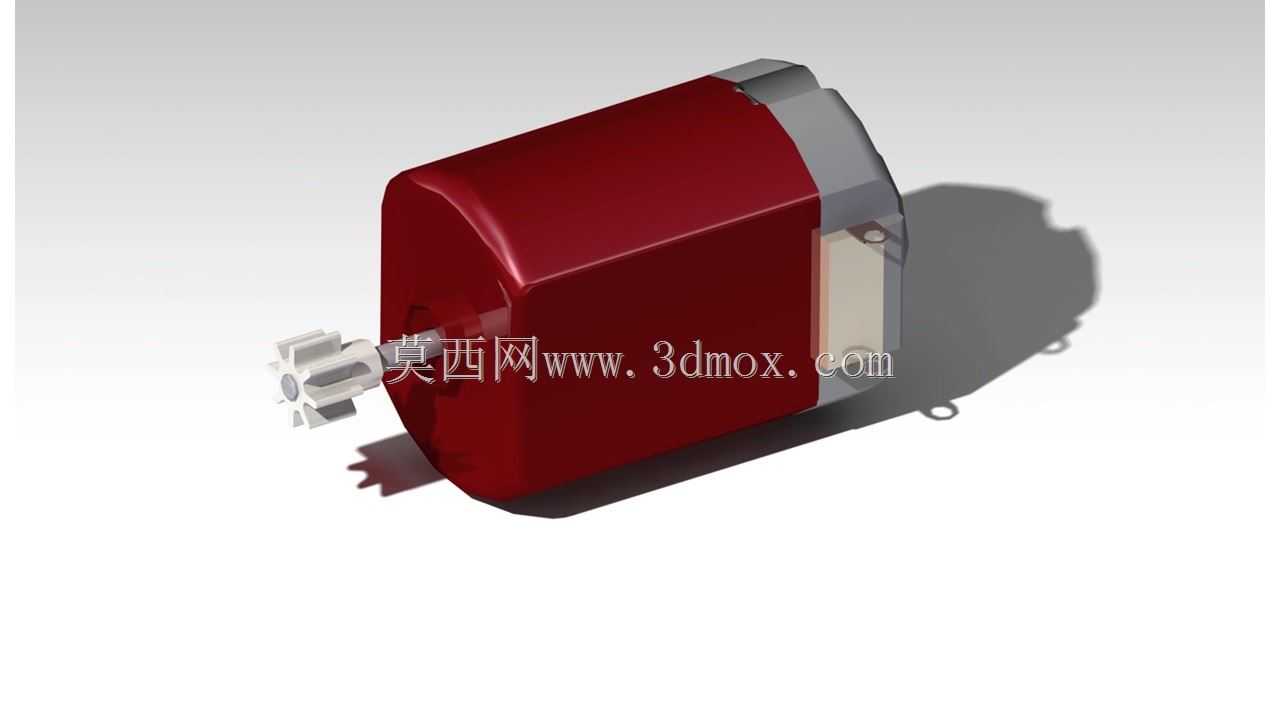

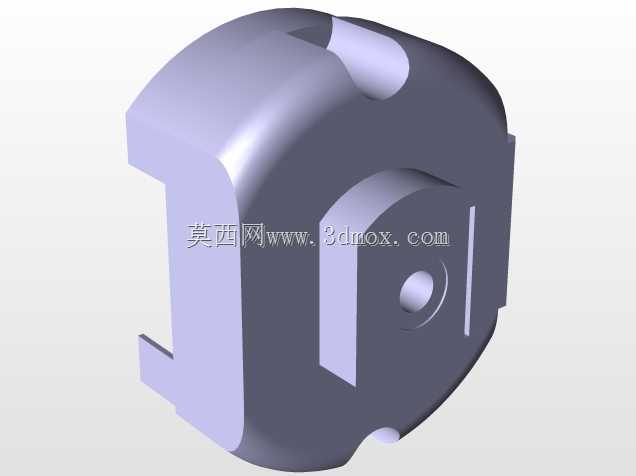

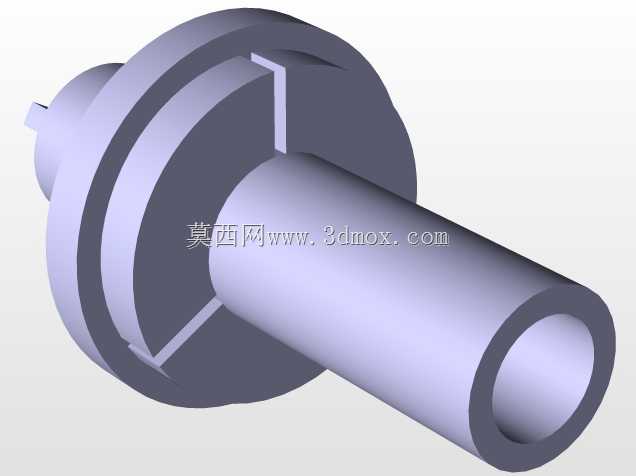

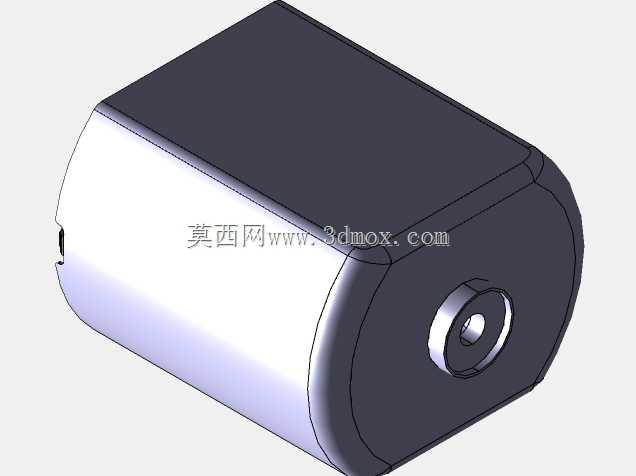

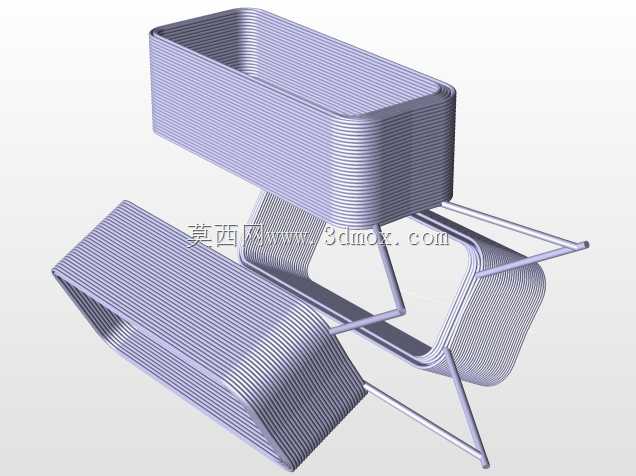

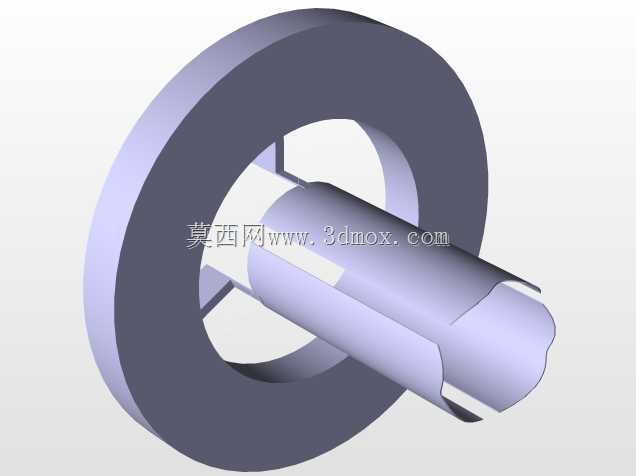

这款小型直流驱动电机的三维结构，在做小型自动化设备选型、教具结构开发、小型消费类机电产品设计时经常会用到，很多桌面级传动机构、小型输送模组、学生竞赛类机器人动力单元，都会选用同规格的这类电机作为核心动力输出部件。从结构设计逻辑来看，这款电机采用了经典的圆柱形机壳布局，红色涂装的机壳部分是定子磁钢的封装腔体，机壳端侧的灰色端盖集成了电刷组件与输出轴的支撑轴承，输出轴端直接加工出齿轮啮合位，不需要额外加装联轴器就能和减速齿轮组直接配合，能大幅缩减整套动力单元的轴向安装空间。做结构布局时要注意，机壳侧面预留的两个带孔安装耳是核心定位基准，两个安装孔的中心距是固定的安装边界，设计安装位时要预留0.2mm左右的装配公差，避免机壳加工公差导致装配卡滞；输出轴的伸出长度有明确的边界限制，设计配合的齿轮啮合位置时不能超出轴伸的有效配合段，否则会出现齿轮轴向窜动、啮合间隙过大的问题。这类电机的实际用途覆盖场景很广，从小型家用电动工具的动力单元，到自动化设备上的小型风门驱动、料仓挡板启闭驱动，再到玩具模型、教学实验平台的动力输出，都能看到同结构电机的应用。设计建模时，机壳内部的定子磁钢与转子绕组的配合间隙做了精准还原，端盖与机壳的扣合位置做了定位止口的结构表达，能直观看到电机装配时的定位逻辑，不会出现端盖装偏导致电刷与换向器接触不良的问题。输出轴端的齿轮采用了直齿结构，和配套的减速齿轮啮合时传动效率更高，适合正反转频繁切换的应用场景，建模时还原了齿形的基本参数，做啮合干涉检查时可以直接调用这个模型做装配验证，不需要额外简化结构。另外要注意，电机尾部的端盖位置是电刷维护的预留位，做整机结构设计时不能把这个位置完全封死，要预留出后期更换电刷的操作空间，虽然这类小型电机很多是免维护设计，但结构布局时留出操作余量，能提升整套设备的可维护性。机壳的圆柱形外径是径向安装的核心尺寸边界，设计安装抱箍或者嵌入安装腔时，要根据这个外径尺寸做公差配合，过松会导致电机运行时出现振动噪音，过紧则会挤压机壳导致内部定子变形，影响电机的运行效率。
