HerkuleX系列高精度伺服舵机结构设计

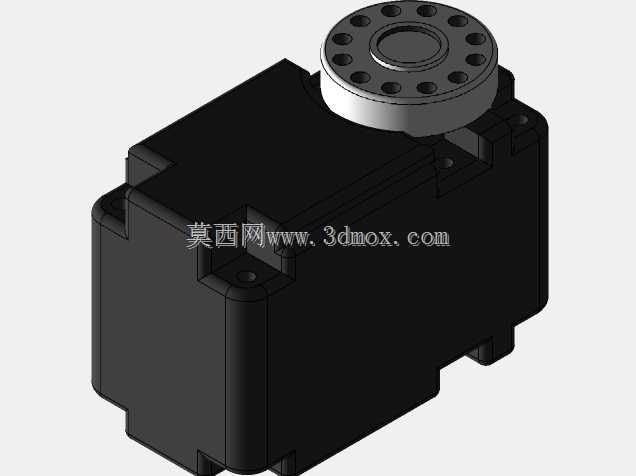

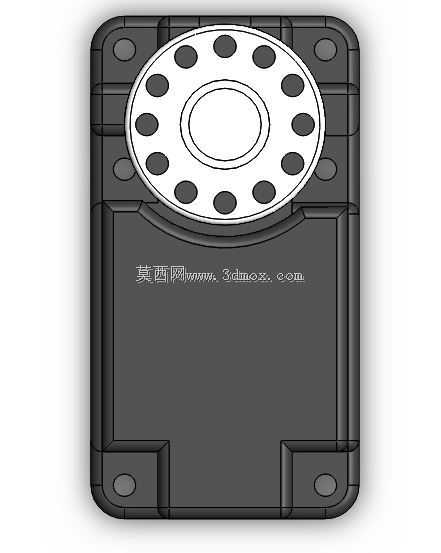

在小型自动化执行机构、教育机器人、仿生机械关节、小型云台传动等场景中，这类集成式伺服舵机是核心的角度执行元件，本次呈现的两款同系列舵机结构，覆盖了不同扭矩输出档位的选型需求，适配从桌面级小型机械臂到多足仿生机器人的不同负载场景。从结构设计逻辑来看，该系列舵机采用一体化塑壳封装设计，外壳通过多组卡扣与定位柱实现上下壳体的精准扣合，既保证了装配效率，也能在紧凑的体积内为内部减速齿轮组、驱动电路板、位置检测元件预留足够的安装空间，顶部的输出法兰盘采用圆周均布安装孔的设计，可直接对接标准舵机摇臂、定制连接法兰，无需额外做转接件加工，能大幅缩短整机装配的周期。输出轴采用金属嵌件设计，与顶部法兰盘过盈配合，避免大扭矩输出时出现轴与法兰的相对滑动，输出端面的平面度控制在合理公差范围内，保证连接负载后不会出现偏摆抖动的问题。从安装边界来看，舵机主体为规整的长方体结构，侧面预留了标准舵机安装孔位，孔位间距符合小型伺服舵机的通用安装规范，可直接适配市面上绝大多数的舵机安装支架、机器人关节座，不需要重新设计安装基座，对于做设备迭代或者原型机验证的工程师来说，能直接复用原有安装结构，减少改型的工作量。出线端设置在壳体侧下方，走线槽做了圆角过渡处理，避免线材反复弯折出现外皮破损，内部的减速组采用多级齿轮传动布局，在有限的空间内实现大减速比，保证输出扭矩的同时，控制了整体的体积与重量，适合对安装空间、自重有严格要求的移动类机器人场景。在功能特性上，该系列舵机支持位置闭环控制，内部集成的位置检测元件可实时反馈输出轴角度，相比普通舵机控制精度更高，响应速度更快，能满足需要精准角度定位的传动需求，壳体的散热结构通过壳体表面的加强筋同时实现结构强化与散热的作用，长时间带载运行时能通过壳体将内部驱动板与电机的热量散出，避免过热导致的性能衰减。做结构选型时，可根据负载端的扭矩需求、转动惯量匹配对应型号，安装时需注意输出轴的轴向间隙控制，法兰盘连接螺丝的锁紧扭矩要符合规范，避免过紧导致的转动卡滞，或者过松出现连接松动的问题。
