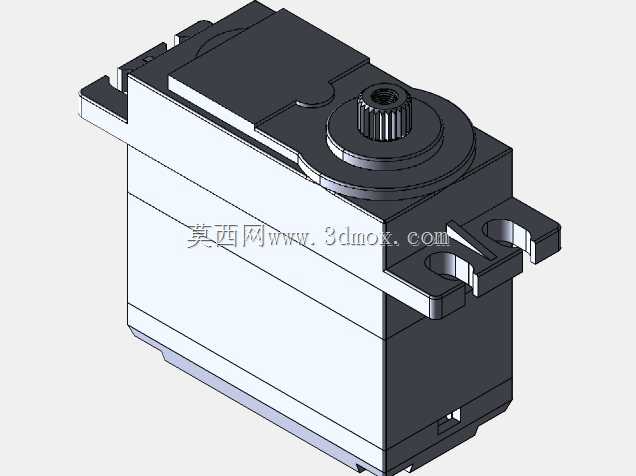

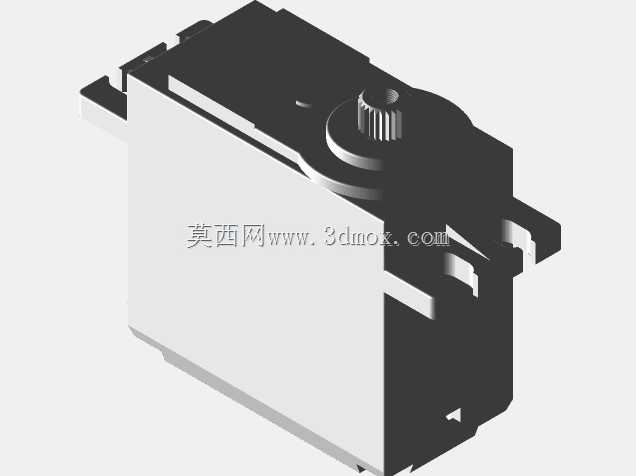

Amewi6208MG舵机结构三维建模

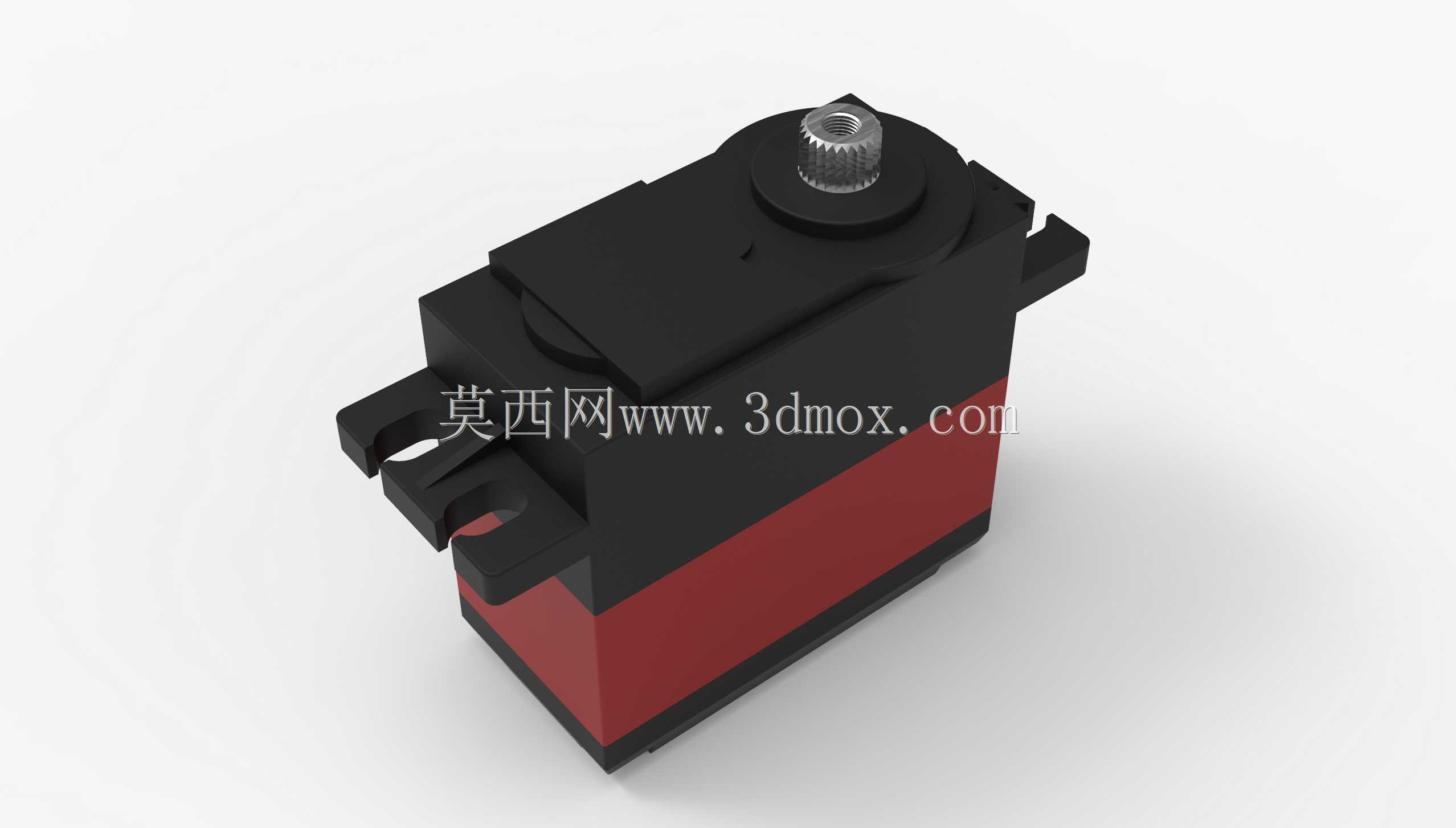

在小型自动化执行机构、航模动力系统、教育类机器人关节、小型机械臂末端驱动的场景里，这类大扭矩金属齿舵机是非常常用的执行部件，建模过程中优先还原外部安装匹配特征，能直接给整机结构设计提供准确的装配参考，避免后续结构干涉、安装孔位错位的问题。从实际使用场景来看，这类舵机常被用于1/8比例遥控模型的转向、油门控制，也会被集成在桌面级小型机械臂的关节处，承担角度闭环控制的执行功能，部分小型自动化分拣机构的拨杆驱动、教育机器人的肢体动作驱动也会选用同规格舵机，核心需求就是安装尺寸精准、输出轴配合公差匹配、外部结构轮廓无偏差，毕竟这类部件的内部电路、减速组结构多数时候不需要整机设计人员重新开发，只需要准确匹配外部接口就能完成整机集成。建模时优先梳理了安装边界：两侧带固定孔的安装耳是核心装配基准，孔位间距、安装耳厚度、孔径都按照实物实际装配公差做了还原，安装时可以直接穿过M3规格的固定螺丝，不需要额外对安装位做二次修整；顶部输出齿采用标准金属舵机齿规格，匹配市面上通用的金属舵机摇臂，齿形参数、输出轴伸出高度都做了准确还原，装配摇臂时不会出现齿合错位、摇臂蹭到舵机上盖的问题。外壳部分采用上下扣合的结构，上半部分为高强度工程塑料材质，下半部分为散热结构的红色壳体，建模时还原了壳体的分模线位置、表面的细微防滑纹理，以及侧面出线槽的位置和尺寸，走线时可以准确预留出线空间，避免线材被壳体或者周边结构件挤压磨损。设计思路上没有对内部结构做冗余建模，毕竟对于整机结构设计人员来说，拿到外部轮廓准确、安装接口完全匹配的模型，就可以完成机架设计、运动间隙校核、走线布局规划这些核心工作，过度还原内部结构反而会增加模型文件体量，拖慢整机装配的运行效率。实际选型参考时，这个模型可以直接用于装配干涉检查：比如舵机安装到机器人关节支架上时，转动到最大角度会不会和支架侧壁剐蹭，输出摇臂在全行程运动时会不会碰到周边的传感器或者线材，这些校核工作都可以依托这个精准的外轮廓模型完成，不需要等实物打样再发现问题，能大幅缩短结构迭代的周期。另外壳体上的定位凸台、底部的散热筋结构也做了还原，这些细节虽然不直接影响主要安装尺寸，但在做紧凑结构设计时，这些小特征往往是容易产生干涉的位置，比如有些设计人员会把驱动板紧贴舵机侧面安装，如果忽略了侧面的凸台尺寸，就会出现装配间隙不足的问题，建模时把这些细节还原到位，就能避免这类小问题导致的结构返工。输出轴的顶部限位台阶也做了准确还原，摇臂安装后的下沉高度、锁紧螺丝的容纳空间都和实物一致，设计摇臂固定结构时不需要额外预留多余的避让空间，能让整体结构更紧凑。
