A型线性致动器配套安装固定支架结构

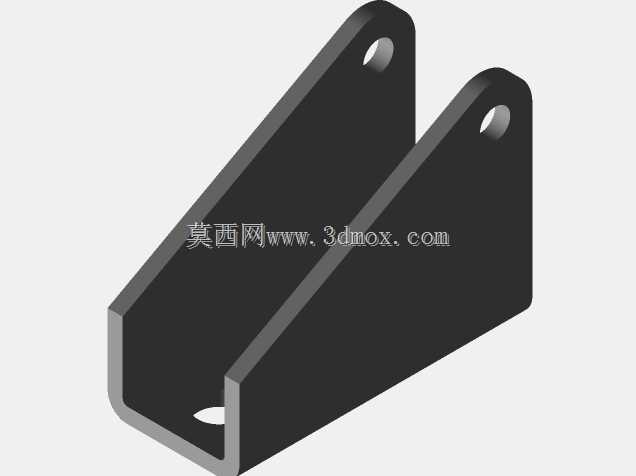

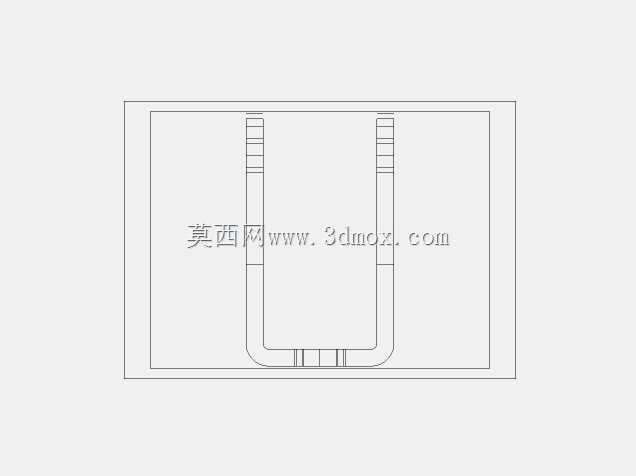

在自动化产线改造、小型工装升降调节、智能家居电动构件、医疗辅助设备位移调节这类需要直线往复驱动的场景里，线性致动器的安装固定精度直接决定整套驱动机构的运行稳定性，这款A型安装支架就是专门匹配小推力量级线性致动器的配套固定构件。从结构设计来看，整体采用U型折弯成型的主体结构，两侧对称伸出的支耳上预留同轴销孔，用来穿接铰接销轴，实现致动器缸体端的铰接固定，允许致动器在工作过程中随负载端的位移产生小角度摆动，避免刚性连接带来的憋卡、附加径向力损伤致动器内部丝杆结构的问题。底部的安装基面预留对应规格的螺栓过孔，可直接通过M8螺栓固定在设备机架、安装基板或者工装台面上，安装基面和两侧支耳之间设置了一体化的加强筋结构，在不额外增加板材厚度的前提下提升整体抗扭、抗弯强度，应对致动器伸缩过程中产生的反作用力矩，避免长期负载下支耳出现变形、销孔错位的问题。设计过程中优先考虑了安装边界的兼容性，支耳的销孔适配6mm直径的铰接销轴，底部安装孔的孔距按照通用小规格线性致动器的安装尺寸做了匹配，不需要额外做转接板就可以直接完成装配，减少现场安装的加工工作量。实际应用中，这类支架常被用在电动开窗机构、小型工作台升降调节、自动化设备的仓位挡料机构、护理床的姿态调节驱动端，因为采用铰接式的固定方式，允许致动器在一定角度范围内自适应调整，相比刚性法兰固定的结构，能抵消一部分安装面的平面度误差、装配同轴度误差带来的附加载荷，延长致动器的使用寿命。结构上所有的折弯转角都做了工艺圆角处理，既避免折弯过程中出现应力集中导致的板材开裂，也能消除安装过程中的锐边割手风险，销孔和安装孔都做了去毛刺处理，保证销轴、螺栓穿装时顺畅无卡滞。从受力角度分析，两侧支耳的受力方向沿致动器伸缩轴线方向，加强筋的走向正好和主受力方向一致，能最大化发挥材料的结构强度，在额定负载下不会出现支耳外张变形的情况，保证铰接点的同轴度始终维持在合理范围内，避免致动器工作时出现偏磨、异响的问题。
