滑块倒立摆机构教学实验装置

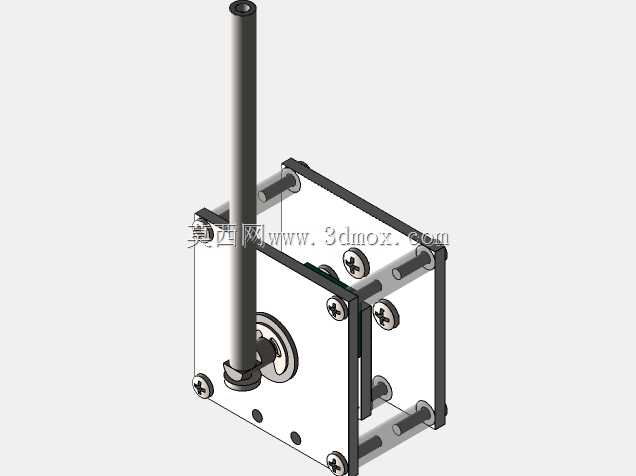

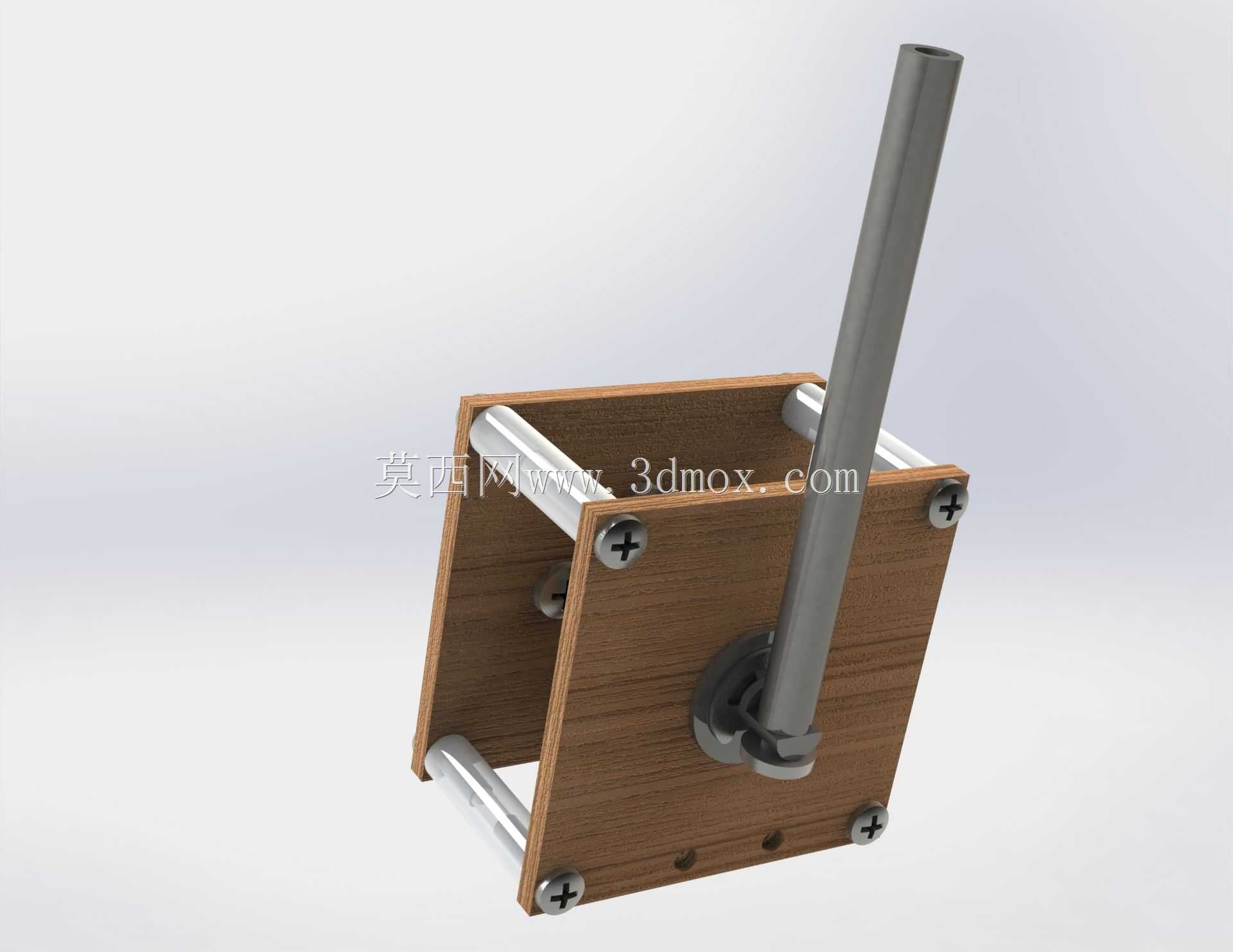

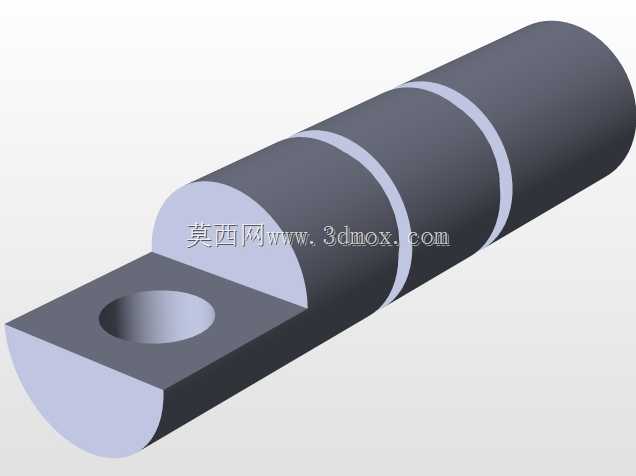

这套滑块倒立摆机构主要面向运动控制算法验证、经典控制理论教学场景搭建使用，可配套直线滑台套件完成摆杆的自平衡调节实验，是自动控制原理课程中极为经典的具象化实验载体。从结构设计逻辑来看，整体采用双侧平行光轴作为滑块的运动导向载体，导向轴两端通过侧板完成定位固定，侧板选用层压木质板材加工，四个角位采用十字槽盘头螺钉完成轴端锁紧与板件拼接，加工门槛低、装配难度小，适合实验室快速搭建或学生自主组装调试。摆杆采用空心金属圆管制作，在保证自身结构刚度的前提下尽可能降低转动惯量，减少控制过程中多余的惯性扰动，摆杆与滑块的铰接位置采用嵌入式转轴结构，转动副间隙控制在极小范围内，避免间隙带来的控制迟滞与非线性误差，保证平衡控制过程的响应精度。滑块部分嵌套在平行导向轴上，可沿轴向往复直线运动，通过外部驱动单元带动滑块快速调整位置，抵消摆杆的倾倒趋势，实现动态自平衡。安装边界上，双侧导向轴的中心距根据侧板尺寸匹配设计，整体底座的安装孔位预留了与标准滑台套件的对接接口，可直接适配对应规格的直线传动组件，不需要额外做转接板加工，摆杆的竖直行程与滑块的水平运动行程做了匹配限位，避免运动过程中出现结构干涉。实际使用中，这套机构可完成一阶倒立摆的起摆、稳摆控制实验，也可通过更换不同长度、不同重量的摆杆，验证不同控制参数下的系统鲁棒性，帮助学习者直观理解PID控制、状态反馈、模糊控制等算法的实际控制效果，相比纯仿真实验，实体机构能真实呈现摩擦、间隙、装配误差等实际工程中存在的非线性因素，更贴近真实工业控制场景的调试逻辑。结构上没有冗余的复杂零件，所有外露部件都做了边角倒钝处理，实验过程中不会出现尖锐边角剐蹭的安全隐患，铰接位置的转动阻力经过适配调整，既不会因为阻力过大导致控制响应滞后，也不会因为阻力过小让摆杆出现无阻尼晃动，整体参数匹配完全围绕教学实验的实际需求做了优化。
