6mm规格机械臂皮带电机连接构件

在小型桌面级机械臂的传动结构改造场景中，外置同步皮带的张紧与固定一直是容易被忽略的细节点，很多简易机械臂采用扎带、压片直接固定皮带端头，长期往复运行后容易出现皮带滑脱、张紧力衰减的问题，直接影响末端执行器的重复定位精度。这款6mm规格的皮带连接构件，正是针对这类小型机械臂外置皮带的连接需求设计，核心作用是实现同步皮带与电机输出端、臂段结构之间的可靠固定，同时兼顾安装调整的便捷性与结构外观的规整度。

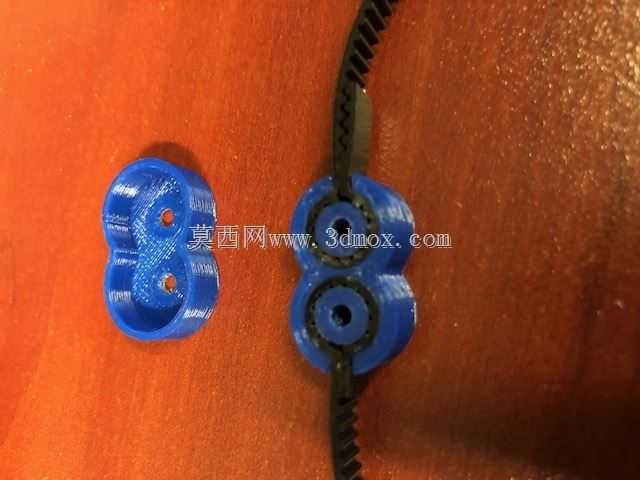

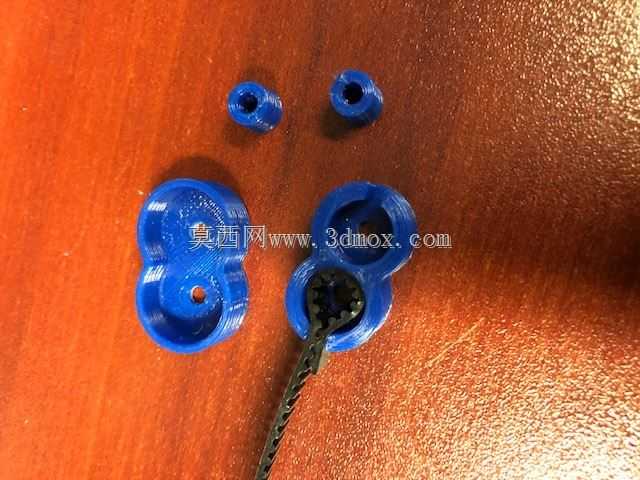

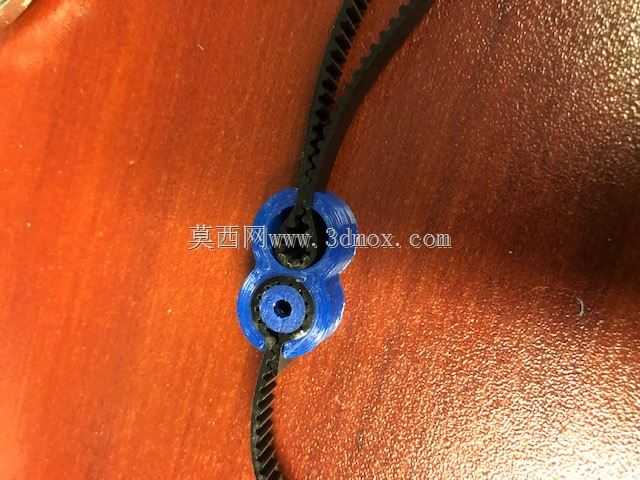

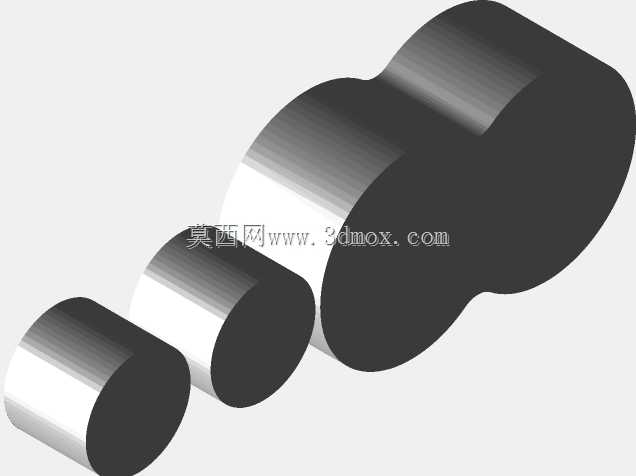

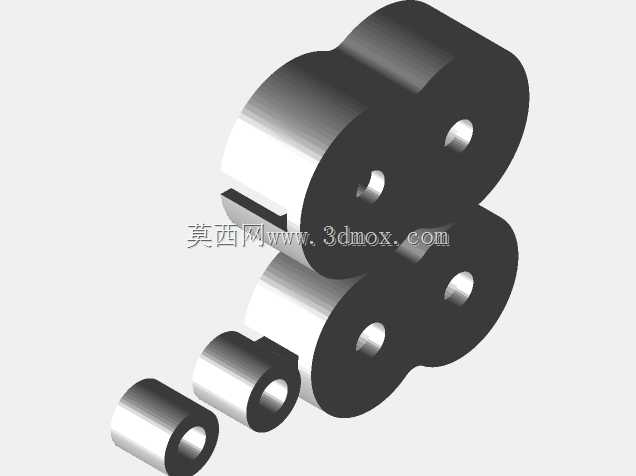

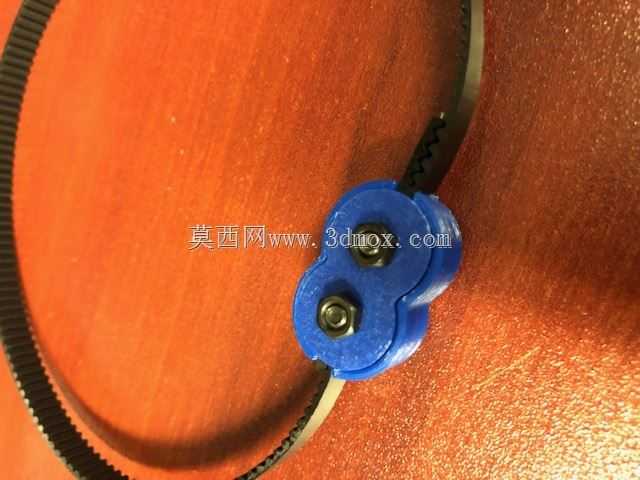

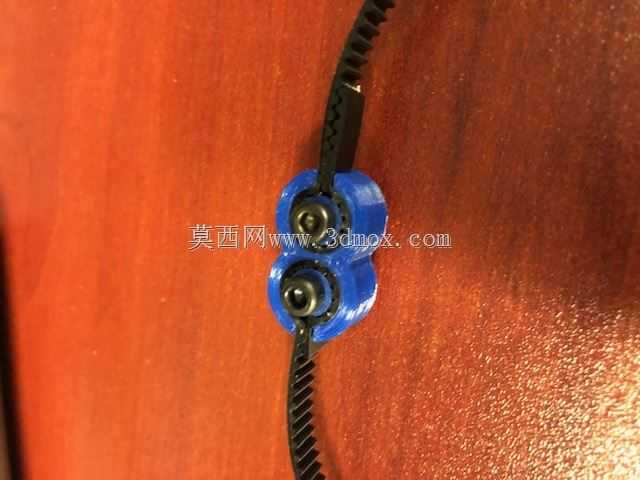

从结构设计来看，构件采用双孔8字形的主体构型，两个同轴排布的带轴承安装位的轮体结构，既可以作为皮带的导向压轮使用，也可以通过内置轴承降低皮带运行过程中的摩擦阻力，避免皮带与硬质结构直接摩擦产生的磨损失效。设计时预留了三种不同的安装固定方式，第一种是通过内外壳体配合插销结构，直接将皮带端头夹紧固定在构件内部，不需要额外加工皮带的连接孔位，安装时只需要将皮带端头嵌入壳体卡槽，扣合外壳即可完成固定，适合快速调试阶段的临时装配需求。针对需要长期固定的使用场景，构件中心预留了3mm螺栓的安装孔位，可以通过螺栓锁紧的方式将内外壳体压合，提供足够的夹紧力避免皮带受拉滑脱，这种固定方式能承受更大的传动拉力，适合机械臂高速往复运动的工况。在此基础上还额外设计了加强级外盖结构，加装外盖后构件的整体结构强度进一步提升，能承受更大的冲击载荷，适合负载稍大的机械臂传动场景使用。

从安装边界来看，这款构件适配宽度为6mm的同步皮带，整体外形轮廓紧凑，双轮排布的结构不会占用过多臂段侧面的安装空间，安装时不需要对原有机械臂的臂体结构做大规模改造，只需要在对应安装位置预留3mm的螺栓安装孔即可完成固定。构件的轮体槽型与6mm同步皮带的齿形匹配，皮带嵌入后不会出现侧向偏移的问题，运行过程中皮带的对中性更好，能有效降低皮带运行过程中的振动和噪音。除了机械臂皮带的永久固定场景外，这款构件也可以作为临时的皮带张紧调节接头使用，调试阶段可以快速调整皮带的张紧长度，不需要反复裁切皮带，降低调试过程中的物料损耗。整体结构没有复杂的异形曲面，采用常规的机加工或者3D打印工艺都可以完成制作，零件数量少，装配逻辑简单，不需要专用的装配工具即可完成组装，对于小型自动化设备的传动结构改造、桌面级机械臂的DIY制作都有很高的适配性，能有效解决小宽度同步皮带端头固定不可靠、调整不便的实际工程问题。
