参赛机器人参数化标准底盘结构设计

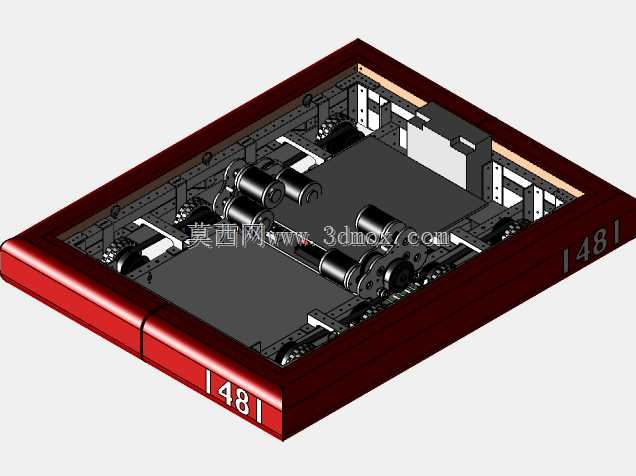

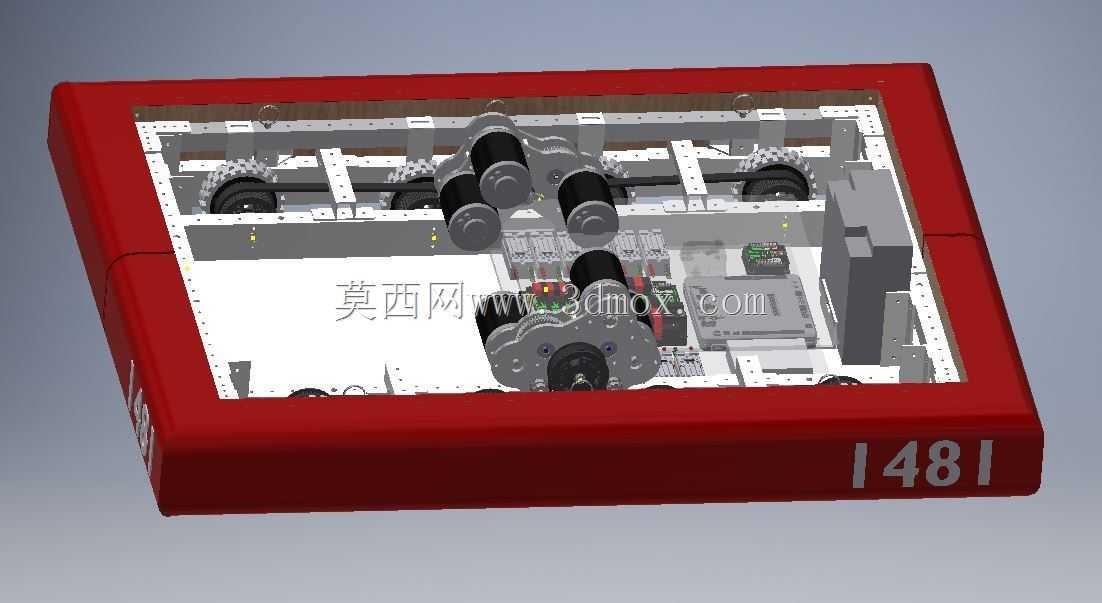

该轮式底盘结构主要面向青少年机器人竞赛、小型移动作业平台开发场景，作为各类功能拓展机器人的基础承载基体，承担行走驱动、元器件安装、载荷承载、碰撞防护的核心作用，可适配场地巡检、竞赛对抗、小型物料转运等多种移动作业需求。设计阶段采用骨架驱动的参数化逻辑，将底盘宽度、底盘长度、底盘离地间隙、保险杠间隙、车轮直径设为全局关联参数，修改核心骨架文件即可完成全子部件的尺寸同步更新，无需逐个调整零件特征，大幅缩短同系列不同规格底盘的迭代周期，适配不同竞赛规则、不同载荷要求的底盘选型需求。底盘外围采用一体式红色框架作为主体承载与防护结构，框架外侧预留标准化安装孔位，可直接加装保险杠、外围防护板、拓展功能支架，框架边角做圆弧过渡处理，降低碰撞过程中的应力集中，同时避免尖锐边角对人员、场地设备造成剐蹭损伤。行走系统支持多规格车轮快速切换，可适配4英寸平橡胶轮、6英寸平橡胶轮、8英寸气动轮三种配置，不同轮组对应不同的地面适配场景：平橡胶轮适配平整室内竞赛场地，摩擦系数稳定、行走精度高；气动轮可适配轻微不平整的室外或半室外场地，具备一定减震效果，更换轮组时仅需调整对应安装位参数即可完成适配，无需改动主体框架结构。底盘内部采用分层布局思路，上层预留电控元器件安装位，可布置主控板、驱动板、电源模块、传感组件，安装孔位采用通用间距设计，适配市面主流的标准工控板、驱动模块安装尺寸；下层布置行走驱动组件、传动结构，动力传递路径短，传动损耗低，同时将重心控制在较低位置，提升行走过程中的抗倾覆稳定性。底盘集成保险杠安装位、变速箱安装接口、电路板固定位，所有安装位均随骨架参数联动，尺寸调整时安装孔位会自动匹配对应位置，避免参数修改后出现孔位错位、安装干涉的问题。附带的零件加工文件可直接对接CNC加工流程，加工前仅需根据选定的参数规格更新刀路设置，即可完成框架、安装支架等结构件的加工生产，降低从设计到实物落地的转换成本。底盘框架的安装边界预留充足的拓展余量，可根据需求加装举升机构、抓取机械手、视觉传感器支架等功能组件，无需对主体底盘进行破坏性改动，适配不同功能机器人的快速搭建需求。
