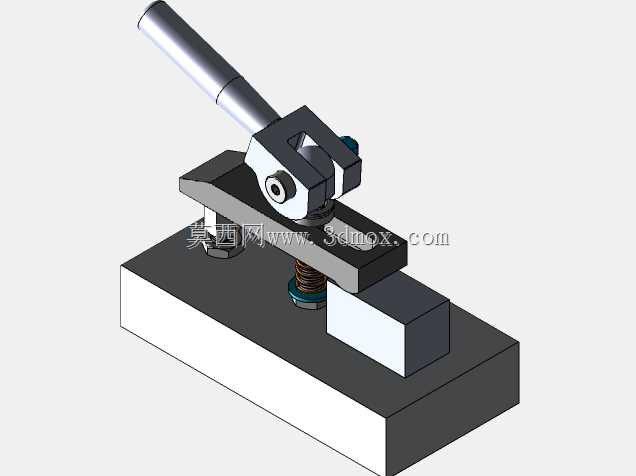

手动凸轮式快速压紧操作夹具结构

　　这款手动凸轮压紧夹具，多应用在小批量零件机加工工序的装夹环节、装配线工位的工件临时固定场景，也常见于五金件打磨、检测工位的工件定位作业，相比螺旋压紧结构，它的操作行程更短，单次压紧与松脱的动作耗时能压缩到一秒内，很适合需要频繁上下料的手工作业工位，能有效降低操作人员的重复动作疲劳度。从结构设计逻辑来看，整套机构以底部厚重的安装底座作为承载基准，底座上预留了安装固定的孔位，可直接通过螺栓锁紧在工作台面或者专用工装基板上，底座的上平面作为工件放置的定位基准面，设置了固定挡块来限制工件的侧向位移，保证每次装夹的位置一致性。压紧执行部分采用偏心凸轮作为力放大构件，凸轮与操作手柄为刚性连接，操作人员扳动手柄时，凸轮绕固定转轴转动，

　　通过凸轮轮廓的升程段推动压块向下运动，直接压合在工件表面实现夹紧；当手柄反向扳动时，凸轮轮廓的回程段让开压块的运动空间，压块在下方复位弹簧的作用下自动抬升，留出足够的上下料空间，无需额外手动提拉压块。压块与工件接触的端面做了平面度处理，避免压伤工件表面，同时压块与导向柱之间采用间隙配合，保证上下运动过程无卡滞，导向柱的行程设置预留了足够的工件高度兼容空间，可适配一定厚度范围内的不同工件装夹需求。整套机构的安装边界紧凑，底座的长宽尺寸适配常规小型工作台的安装空间，操作手柄的转动半径经过优化，不会和周边工位的其他工装、工具产生运动干涉，手柄的握持角度符合人体工程学设计，操作人员施力时无需过度弯折手腕。在受力设计上，

　　偏心凸轮的自锁角度经过校核，当压紧状态下凸轮的受力点处于自锁区间内，即便加工过程中存在切削振动，夹具也不会出现松脱的情况，保证装夹可靠性；复位弹簧的刚度选取适中，既可以保证压块抬升顺畅，也不会在压紧过程中产生过大的反向抗力，降低操作人员的扳动力度需求。整套结构没有复杂的传动构件，日常维护仅需定期在凸轮转轴、导向柱位置加注少量润滑脂即可，故障率极低，非常适合生产现场的长期高频次使用场景，也可作为模块化压紧单元集成到组合式工装板上，配合其他定位组件完成复杂形状工件的装夹作业。
