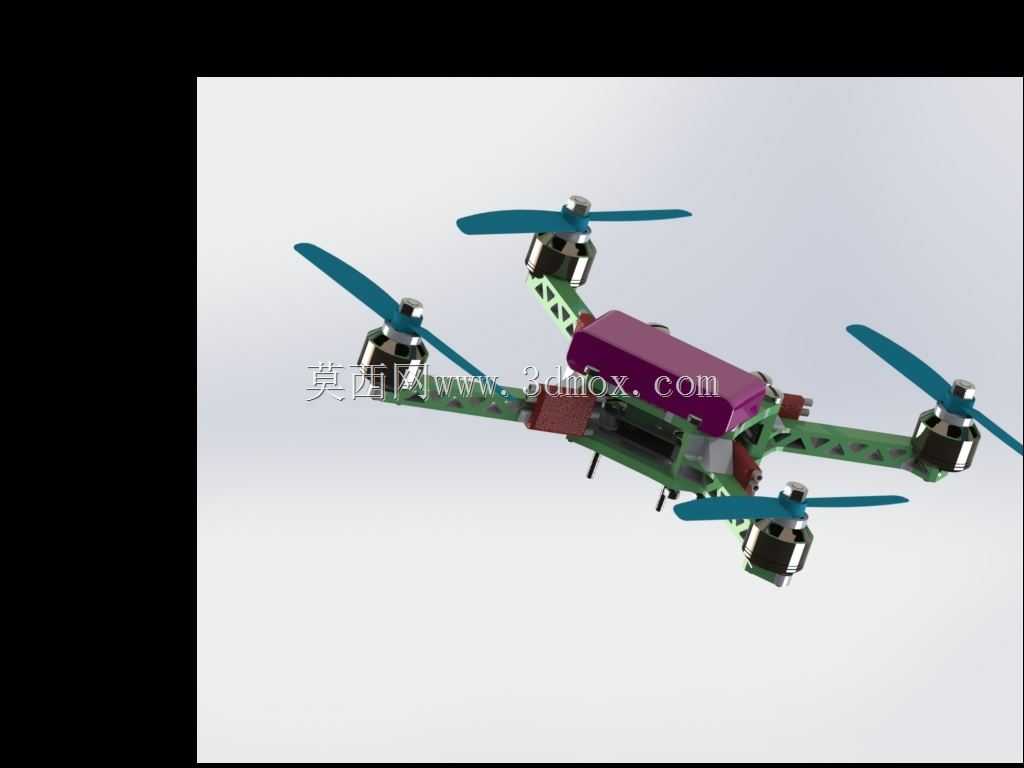

小型四旋翼航拍无人机结构设计

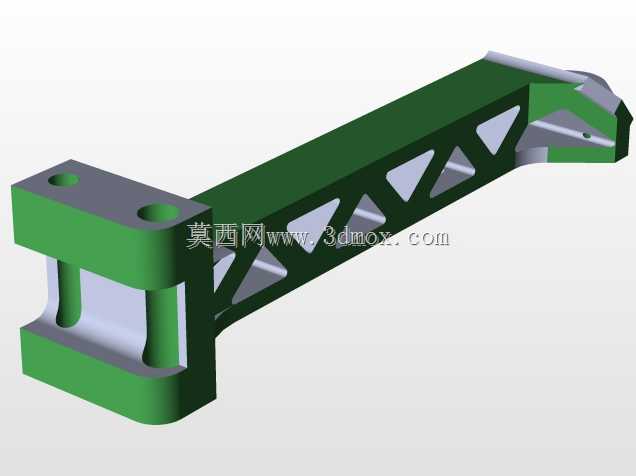

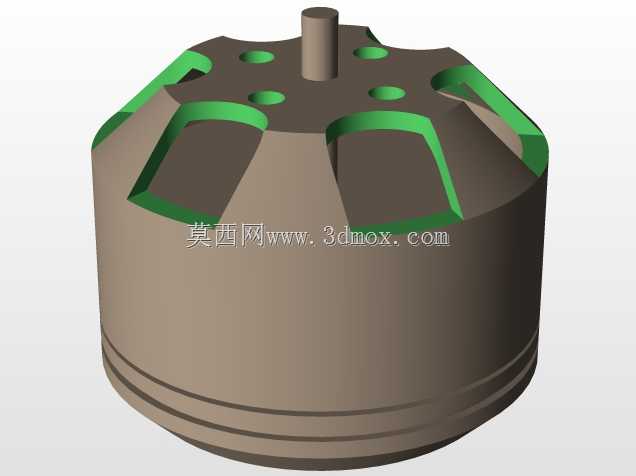

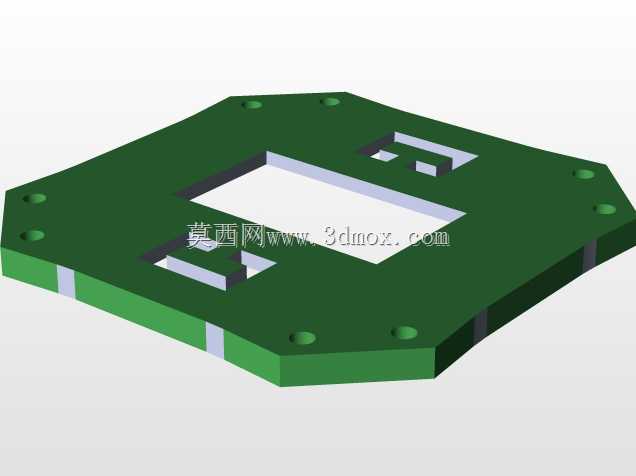

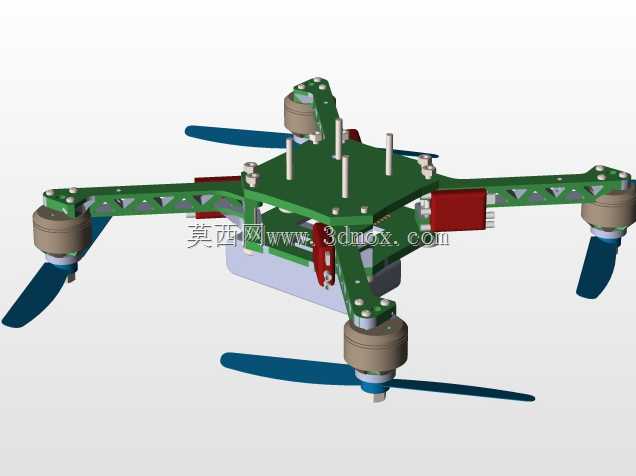

这款四旋翼飞行器的机架采用镂空式碳纤维臂架设计，在保证结构刚度的前提下尽可能降低整机自重，四个机臂沿中心机身呈X型对称分布，相邻机臂夹角为90度，动力单元安装在机臂末端，每个动力单元由无刷电机与两叶螺旋桨组成，对角电机旋向相反以抵消飞行时的反扭矩。中心机身采用分层堆叠结构，上层预留飞控模块安装位，中层布置电源分电板与电调安装槽，下层可挂载航拍云台或者任务载荷，机身侧面预留GPS模块与数传天线的安装接口，所有走线沿机臂内部的镂空槽布置，避免飞行过程中线路外露产生风阻。从实际应用场景来看，这类小型四旋翼可用于低空航拍测绘、园区巡检、小型物资短途投送等场景，机架的安装边界充分考虑了常用3寸螺旋桨的安全间距，机臂末端到中心机身的距离经过测算，螺旋桨旋转时不会与机身挂载的设备发生干涉，整机起飞重量控制在1kg以内时，搭配3S锂电池可获得15分钟左右的续航时间。设计过程中重点优化了机臂与中心机身的连接结构，采用快拆式卡扣连接，无需额外工具即可完成机臂的拆卸与更换，方便外出作业时的收纳与故障维修。机臂上预留的电机安装孔位适配主流22系列无刷电机，中心机身的安装孔位兼容市面上主流的开源飞控硬件，不需要额外打孔改装即可完成组装。机架的重心设计在中心机身的几何中心位置，电池安装位设计在机身最下层，可通过调整电池前后位置微调整机重心，保证飞行时的姿态稳定。螺旋桨下方预留了足够的起落架安装空间，起落架采用轻量化尼龙材质，高度设计为50mm，可保证挂载云台时镜头不会被起落架遮挡，同时降落时能起到足够的缓冲作用，避免机身内部的电子元件受到冲击。
