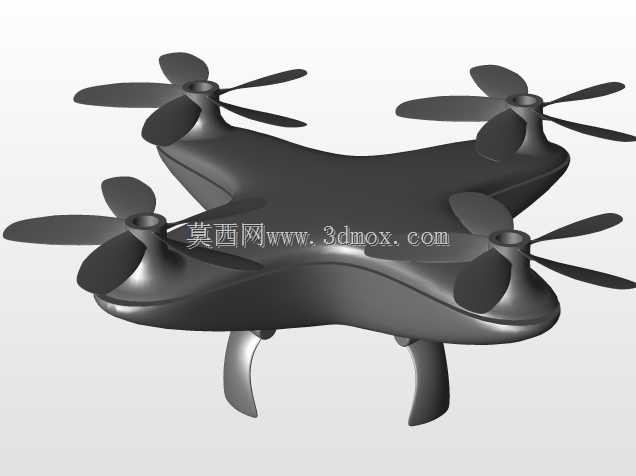

四旋翼小型航拍无人机外观结构设计

这款四旋翼飞行器的结构设计，首先围绕低空近景作业的实际需求展开，日常可用于小范围场地航拍、园区巡检、农林小块区域的作物状态巡查等场景，不需要大载重长航时的冗余设计，整体走轻量化紧凑路线。从结构布局来看，四个旋翼臂采用一体化流线型延伸设计，和中心机身做顺滑过渡，没有突兀的棱角，一方面能降低低空低速飞行时的风阻，减少乱流对飞行姿态的干扰，另一方面一体化的结构也能减少拼接缝隙带来的结构强度薄弱点，日常轻微磕碰不会出现臂体断裂的问题。机臂末端的电机安装位做了下沉式的定位凸台，安装时可以直接卡入电机基座，不需要额外调整同轴度，能保证旋翼转动时的动平衡，减少飞行过程中的机身震动，避免航拍画面出现果冻效应。机身底部的两个支撑脚采用弧形外扩设计，落地时的支撑跨度大于机身主体宽度，降落时即使存在小幅姿态倾斜，也不会出现侧翻的问题，支撑脚的弧度设计也能在硬着陆时起到一定的弹性缓冲作用，吸收落地冲击，避免冲击力直接传递到机身内部的电子元器件。旋翼部分采用六叶桨的配置，相比常见的三叶桨，相同转速下能提供更稳定的升力输出，飞行时的噪音更低，在居民区附近作业时不会产生过大的噪声干扰，同时六叶桨的单个桨叶长度更短，碰到障碍物时的冲击力更小，安全性更高。整体外形尺寸控制在便携范围内，中心机身的内部预留了飞控板、电池、摄像模块的安装空间，各个模块的安装位都做了限位卡槽设计，装配时不需要额外打胶固定，后期维护拆解也很方便。机身表面的曲面设计兼顾了气动性能和外观质感，没有多余的装饰结构，所有曲面过渡都服务于降低风阻的需求，旋翼和机身之间的间隙经过反复校核，转动时不会出现桨叶碰擦机身的问题，安装边界上，各个电子元件的接线槽都预留了足够的走线空间，不会出现线束挤压干涉的情况。
