微型远程四英寸穿越式四旋翼飞行载具

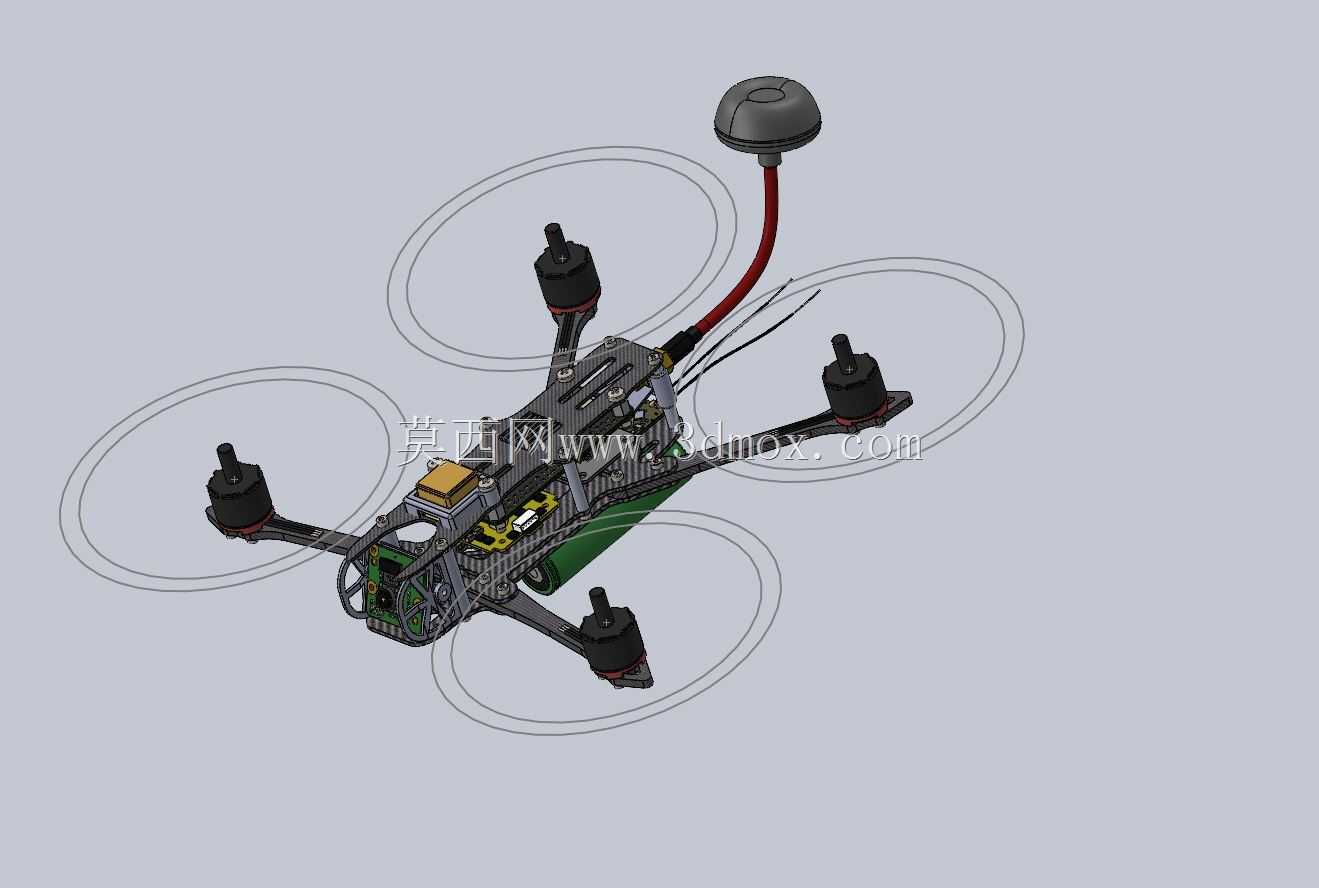

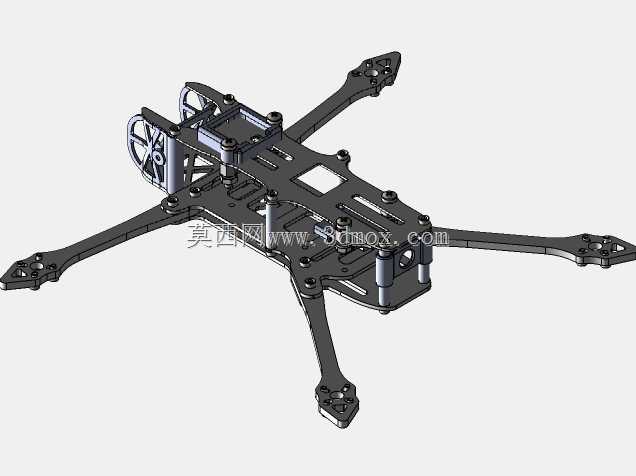

这款四旋翼飞行载具的机架采用十字轴布局设计，核心控制与电调安装位适配20x20mm标准孔距的飞控、电调模块，安装边界严格遵循微型FPV载具的通用堆叠规范，飞控层、电调层、图传层的堆叠间隙预留充足，既避免接线干涉，也能保证飞行过程中的散热效率。机架的机臂末端电机安装位适配对应规格的无刷电机，可支持最大4.5英寸规格螺旋桨的安装，桨尖与机架中心板的安全间隙经过反复校核，大机动动作下不会出现桨叶碰擦机架的问题。

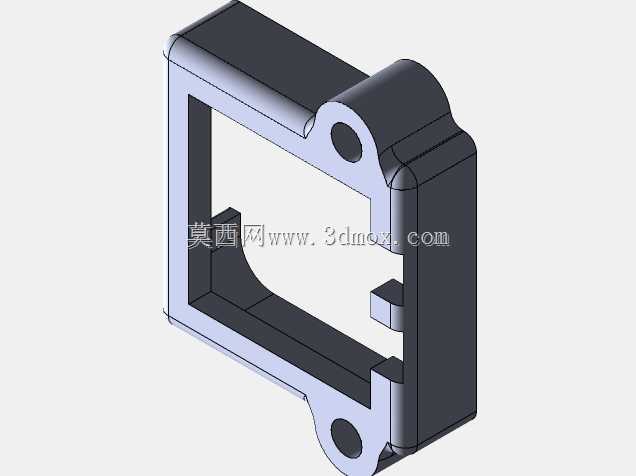

载具前部预留了摄像头安装位，可兼容Raspberry v2及同尺寸规格的前置摄像模块，安装位带有角度调节余量，可根据不同飞行场景调整摄像俯仰角度，满足第一视角飞行、低空航拍、区域巡检等不同场景的视角需求。机架中部的电池仓适配2s规格18650动力电池组，仓体带有绑带固定槽位，可通过防滑绑带牢牢固定电池，避免飞行过程中电池移位导致重心偏移，该动力配置下可实现25分钟左右的连续飞行时长，足够覆盖小范围巡检、短途航测、户外FPV飞行的使用需求。

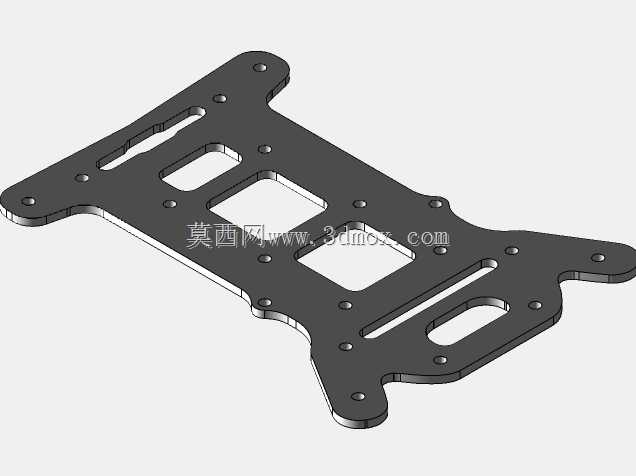

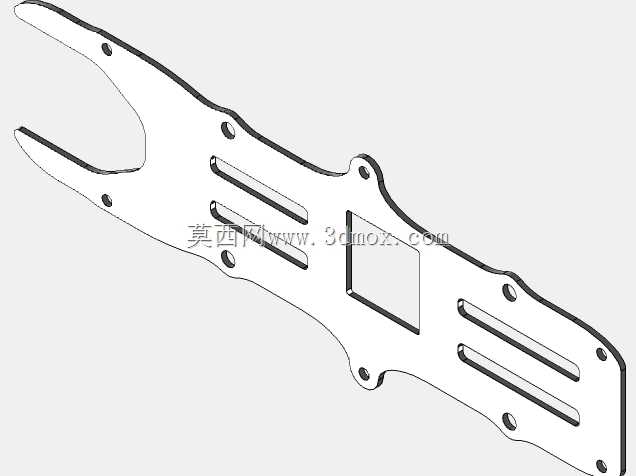

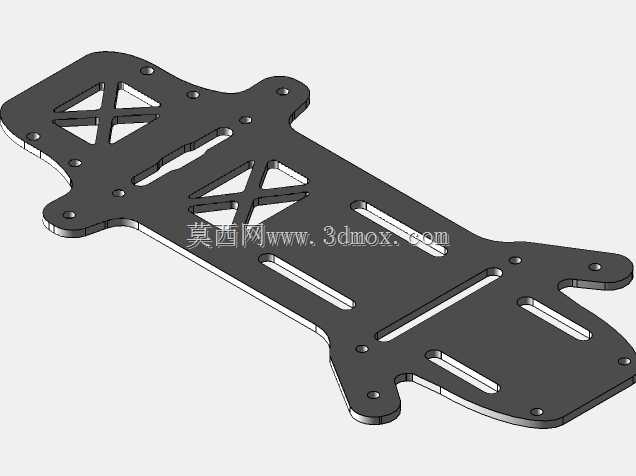

顶部预留了GPS模块安装座，通过独立支架将蘑菇头GPS天线架高，减少机架碳板、电子元件对卫星信号的遮挡，提升定点飞行、返航功能的稳定性。机架整体采用轻量化碳纤板材拼接设计，机臂与中心板的连接位置做了加厚补强处理，在控制整机起飞重量不超过250g的前提下，保证足够的结构强度，应对日常飞行中的轻微磕碰不会出现机架断裂的问题。走线槽在机架设计时就做了内嵌预留，电调线、电机线、图传线、摄像头线均可沿机架内部走线，既减少飞行过程中的风阻，也避免线材外露被螺旋桨打坏。

从实际应用场景来看，这类轻量化四旋翼载具既可以作为FPV穿越机供爱好者开展户外飞行活动，也可搭载轻量化摄像模块开展小范围的厂区巡检、农林地块巡查、低空航拍取景作业，250g的起飞重量也符合多数地区的低空飞行管理要求，无需复杂的报备流程即可开展日常飞行作业。机架的wifi模块安装位预留了外置天线走线孔，可搭配数字图传模块实现更远距离的图像传输，配合OpenHD等开源图传方案可实现25分钟续航下的超视距飞行，满足远程侦察、管线巡查等场景的使用需求。整机的装配公差控制在0.1mm以内，所有安装孔位均做了倒角处理，既方便装配时螺丝顺利导入，也避免碳板切口的毛刺割伤线材。
