立式数控铣床样机结构设计方案

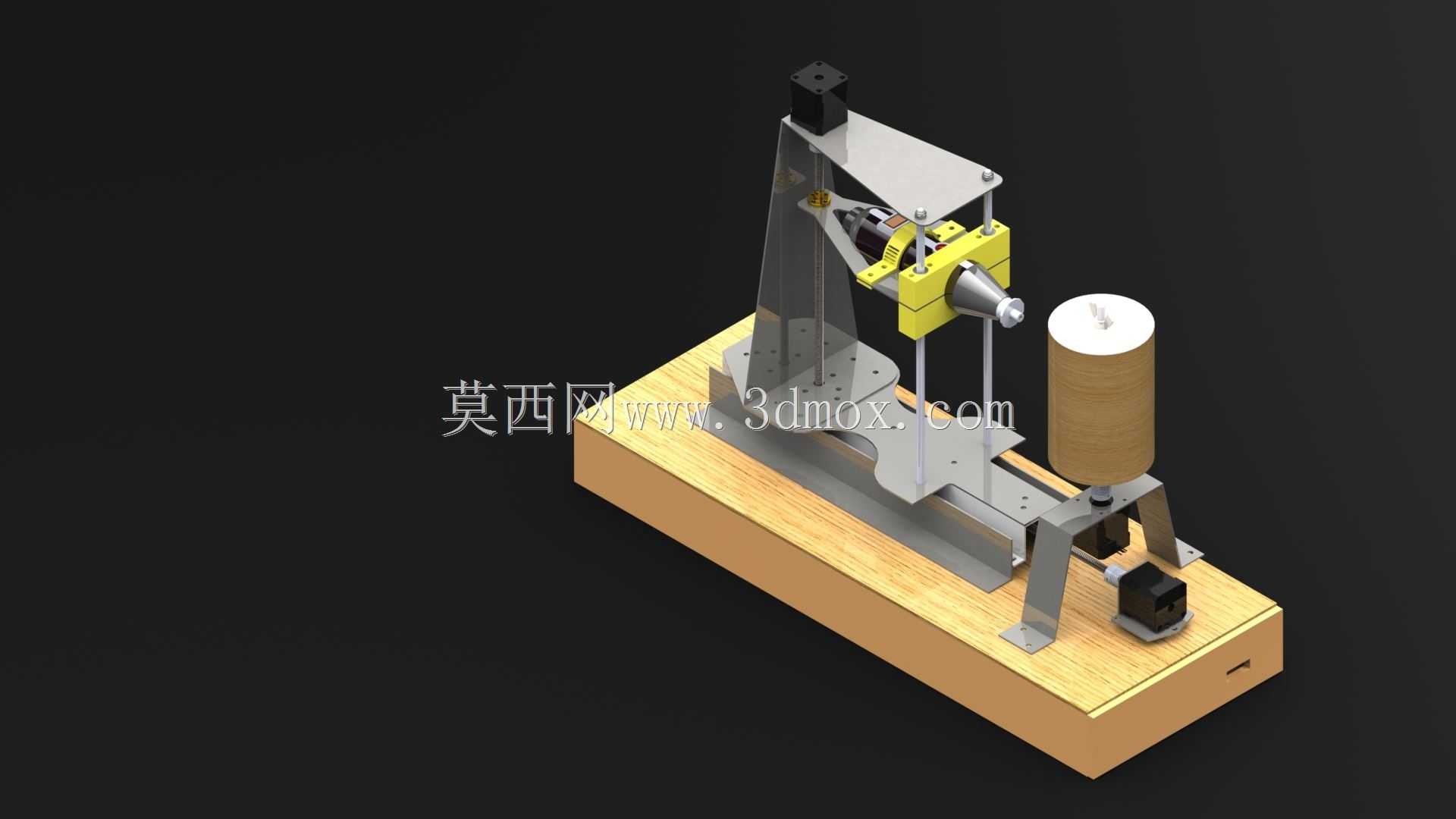

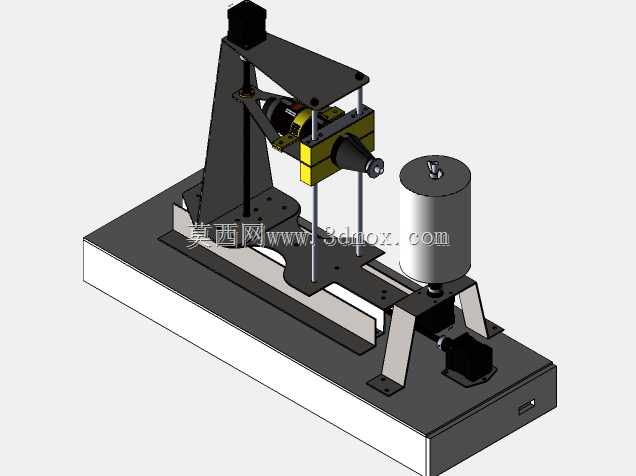

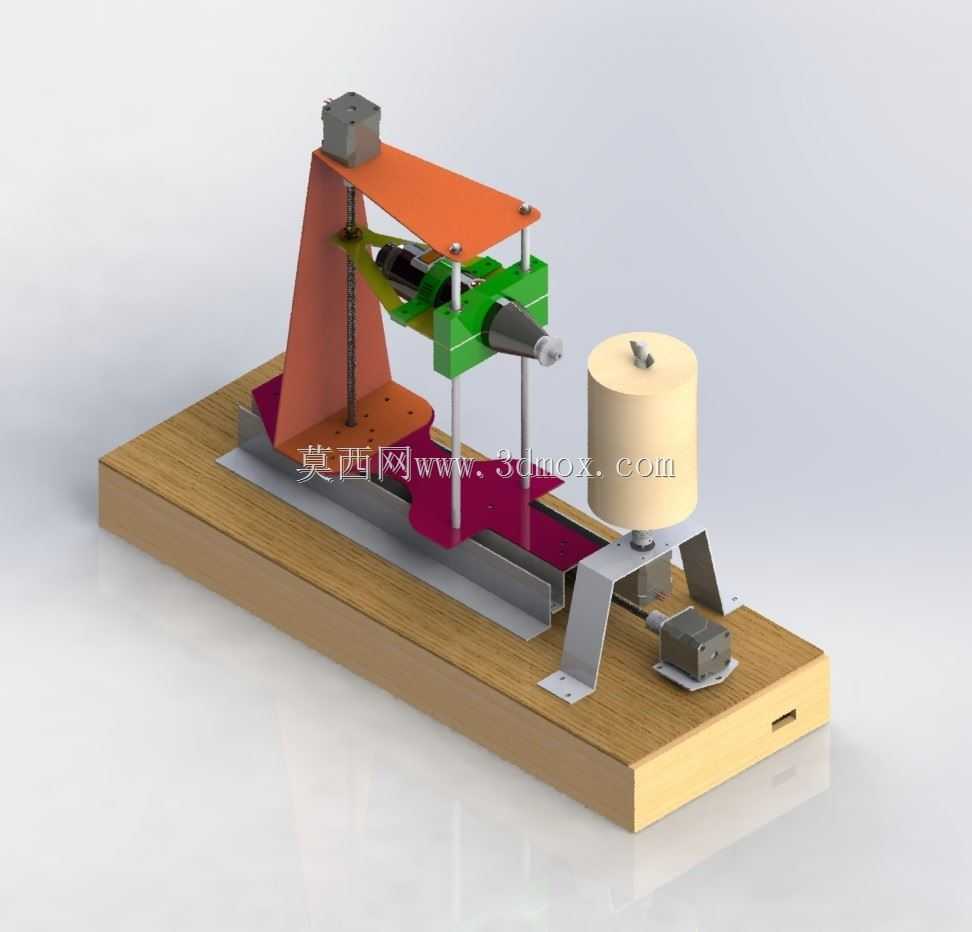

这款立式数控铣床样机的结构设计，核心面向小尺寸精密零件的小批量试制、教学演示以及工艺验证场景，在职业院校实训车间、小型机加工工坊、产品研发打样室这类场景中，能够覆盖有色金属、工程塑料等易切削材料的平面铣削、沟槽加工、简单成型面加工需求，相比大型工业级数控铣床，它的占地边界更小，对安装场地的承重、空间预留要求更低，不需要专门做厚重的设备地基，普通平整的硬质工作台面即可完成安装固定。从结构布局来看，样机采用了立式主轴的经典排布，主轴单元通过黄色的导向支撑座与立式机架连接，传动路径做了简化设计，既保留了数控铣床主轴沿Z向进给的核心运动逻辑，又省去了工业级设备上冗余的复杂防护结构，方便学习者直观观察主轴传动、进给导向的运动过程，也便于设计人员快速调整主轴位置、验证不同加工行程下的结构干涉情况。设备的底座采用木质基座搭配金属安装板的组合形式，木质基座承担整体承重与减震作用，上方的金属安装板预留了标准的T型槽安装位，能够适配通用的小型机用平口钳、简易夹具的固定需求，安装板的平面度公差按照普通铣削加工的装夹基准要求设计，能够满足样件加工时的装夹定位精度要求。主轴侧旁设置的圆柱形储液结构，是为了适配小型加工场景下的微量切削液供给需求，不需要外接复杂的车间冷却管路，就能在铣削过程中为刀具提供基础的冷却润滑，减少刀具磨损，同时也能避免加工过程中切屑飞溅影响操作观察。在设计思路上，这款样机没有追求工业级设备的高刚性、大切削参数，而是把结构的可观察性、易拆装性放在了优先位置，所有的传动连接部位、导向配合部位都没有做全封闭外罩，结构工程师在做同类小型数控设备改型时，可以直接参考这个排布逻辑，快速调整主轴行程、工作台尺寸、进给驱动的安装位置，不需要从零开始搭建整体框架。从安装边界来看，整机的长宽尺寸控制在普通实训工作台的可容纳范围内，高度方向预留了足够的Z向进给行程，同时不会因为整机过高导致操作时视线受阻，操作人员站在设备正前方就可以完成工件装夹、对刀、加工参数调整的全流程操作，不需要额外配置登高辅助装置。设备的进给导向结构采用了直线滑动配合的形式，相比高精度滚动导轨，这种结构的制造成本更低，装配调试难度更小，完全能够满足样机演示、小余量切削加工的精度要求，也方便后期维护时快速调整配合间隙，不需要专用的拆装工具就能完成日常的保养调试。
