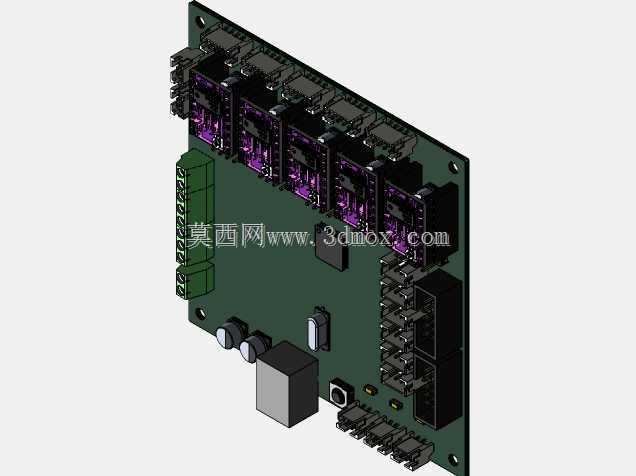

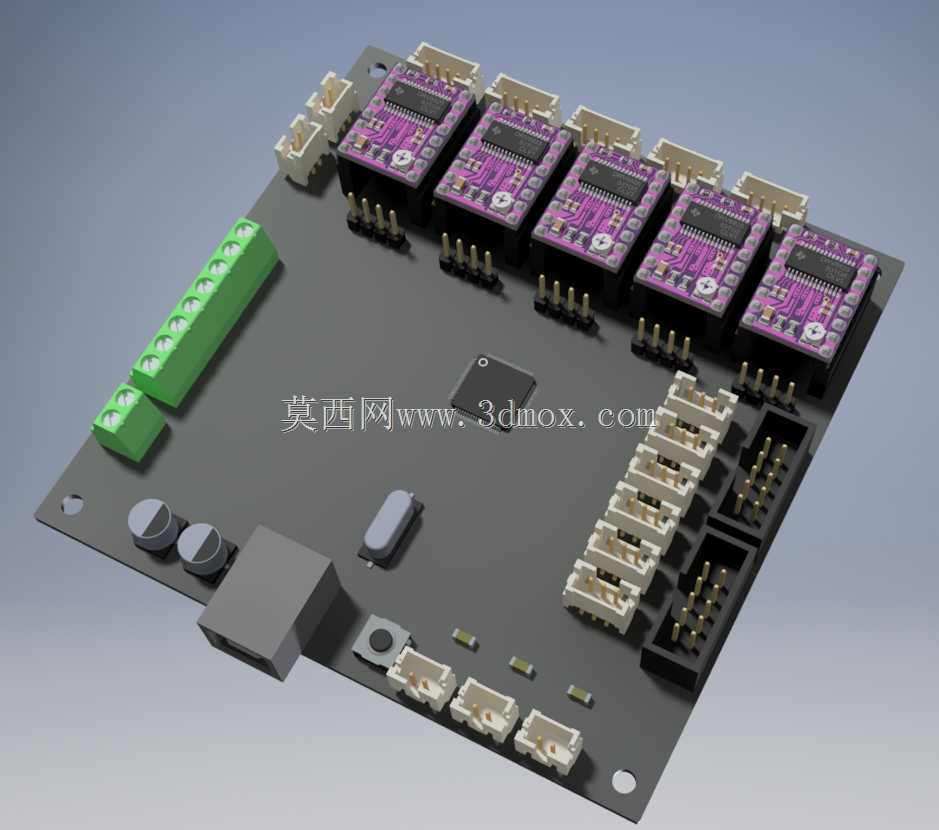

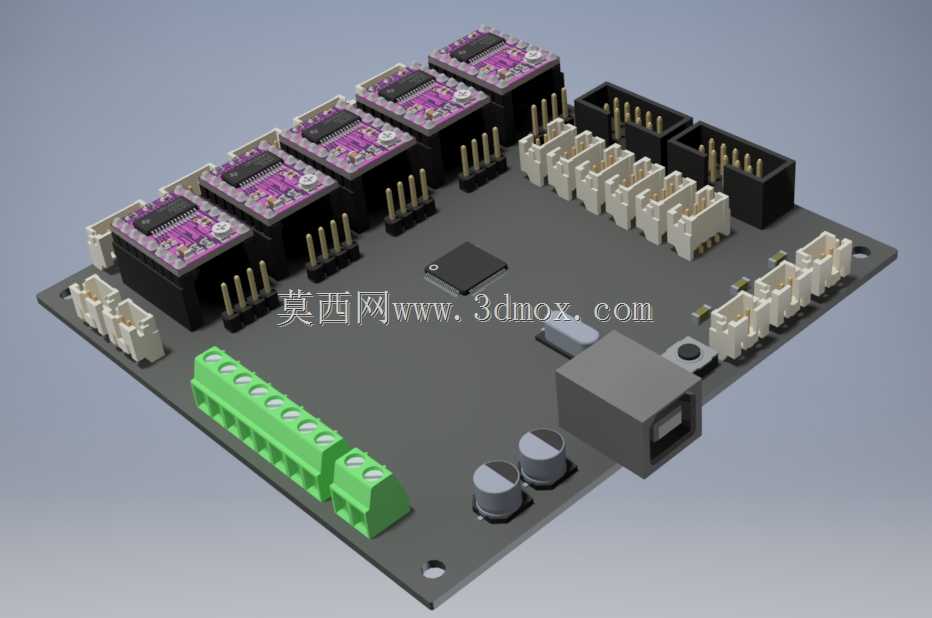

KFB2.0三维打印机核心控制电路板

这款控制板是桌面级FDM三维打印设备的核心运算与驱动载体，日常应用场景覆盖个人创客工作室、小型加工服务点的定制化零件打印作业，也可作为入门级工业3D打印设备的主控单元使用，承担整机所有运动轴的脉冲输出、温度采集调控、打印指令解析执行的核心功能。板载五路步进电机驱动安装位，可直接兼容常规A4988、DRV8825类步进驱动模块，对应X/Y/Z三轴运动以及双挤出头或Z轴双丝杆的驱动需求，无需额外扩展驱动板即可满足多数常规机型的轴数配置。从设计思路来看，整块板采用沉金工艺的FR-4基材，元件布局遵循强弱电分离原则，大电流走线路径做了加宽覆铜处理，电源输入侧预留了大容量电解电容焊位，可有效滤除供电纹波，避免驱动模块因电压波动出现丢步问题。板边集成的绿色栅栏式接线端子用于连接热床、加热棒等大电流负载，插拔式白色端子则对接限位开关、温度传感器、散热风扇等小电流外设，接口定义采用行业通用排布，可直接适配多数市售3D打印机的线束定义，降低改装替换的接线难度。安装边界上，板体四角预留了标准3mm直径的安装固定孔，孔位间距匹配常规3D打印机电控箱的安装凸台尺寸，板体整体厚度控制在1.6mm，加上最高元件的总高度不超过35mm，不会与电控箱内的其他走线、散热结构产生干涉。板载的USB-B接口用于连接上位机传输打印指令，也可通过板载的存储模块接口实现脱机打印，无需持续连接电脑即可完成打印作业。驱动模块安装位周边预留了足够的散热空间，用户可根据打印负载需求加装散热片或微型散热风扇，长时间连续打印时也能维持驱动模块的工作温度稳定。所有外接接口均设置在板体的三个侧边，接线操作时无需拆卸其他部件即可完成线束插拔，后期维护排查故障时的操作空间充足。板上的复位按键、状态指示灯均布置在便于操作观察的板边位置，设备调试时可快速完成复位操作，直观查看设备运行状态。
