直插式WiFi无线通讯传感模块

这款直插式无线通讯模块的三维结构还原，完全围绕嵌入式设备的实际集成需求搭建，建模过程中优先考虑了板载元件的布局合理性与安装适配性，没有做多余的装饰性结构。模块采用标准2.54mm间距直插排针作为对外接口，排针引脚长度控制在合理范围，既保证焊接后与母座的接触可靠性，也避免引脚过长导致安装时与周边元件产生干涉，板体整体长宽尺寸适配多数小型嵌入式控制板的扩展位预留空间，厚度方向叠加板载屏蔽罩与排针高度后，不会超出常规设备外壳的内部安装净空边界。

从实际应用场景来看，这类模块常被集成在工业传感节点、小型智能硬件、物联网终端设备中，负责设备与局域网内网关或主控端的无线数据传输，替代传统有线串口连接，减少设备布线难度，尤其适合需要灵活部署的分布式数据采集场景，比如车间内的环境参数采集节点、小型自动化设备的状态数据上传终端，都能通过这类模块实现稳定的无线通讯。

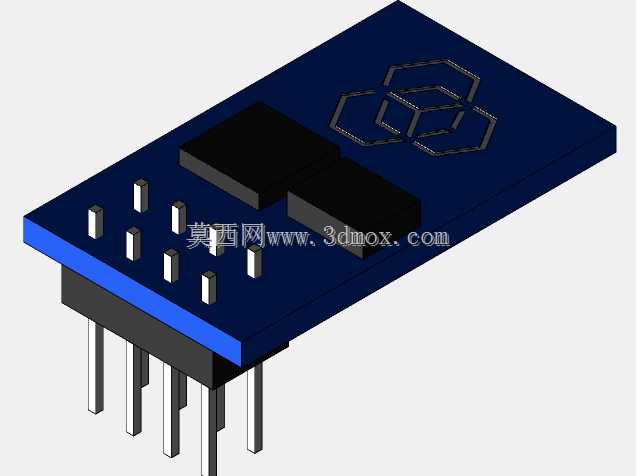

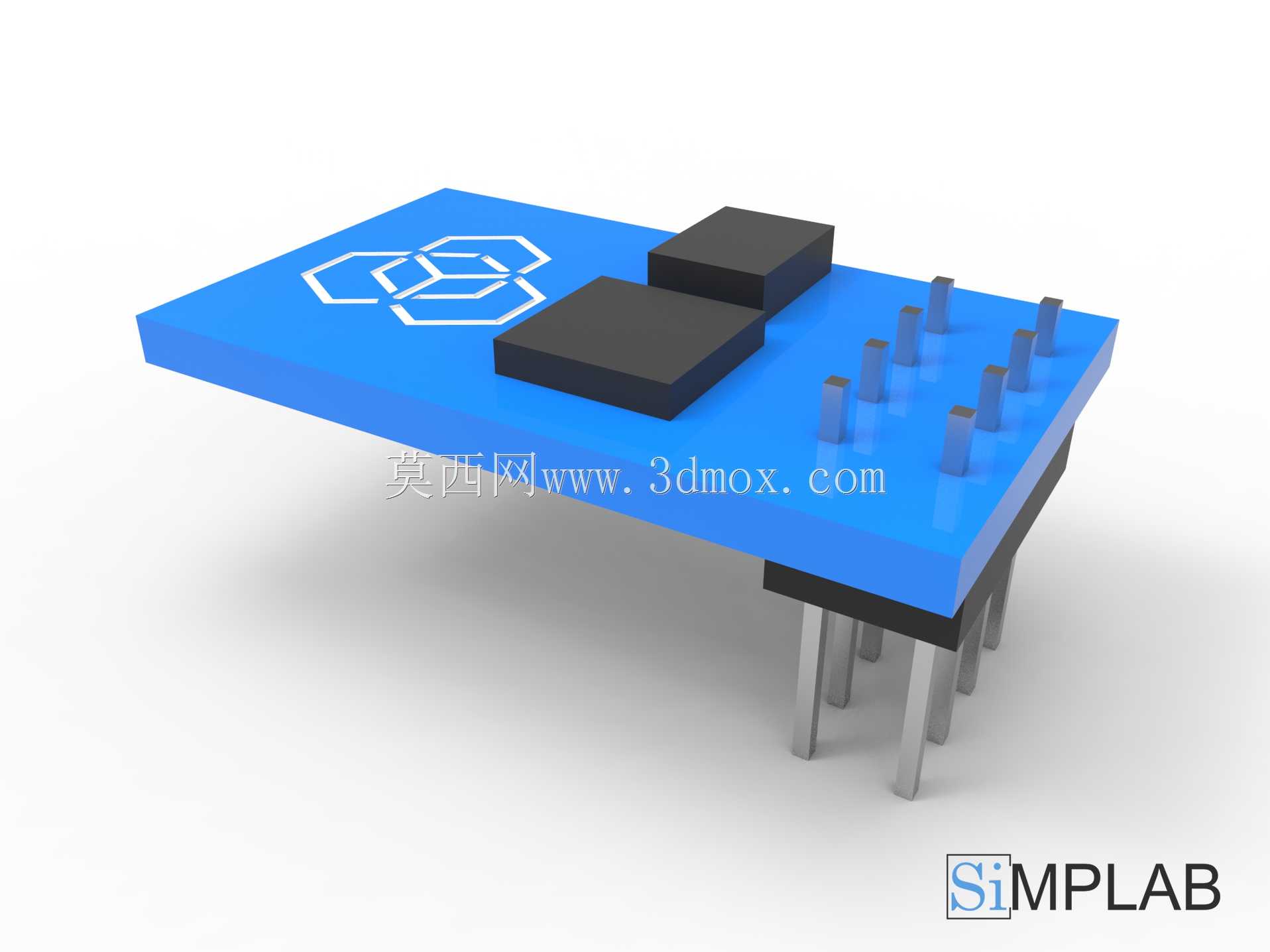

建模时对板载的两颗核心功能芯片做了等比例还原，芯片的焊接焊盘尺寸完全符合SMT贴片工艺的公差要求，板边的走线区域做了简化处理但保留了关键的布局特征，板面上的标识区域还原了实际模块的丝印位置，方便结构设计人员在做整机装配校验时，快速识别模块的安装方向，避免反插导致的电路故障。模块的排针布局采用单侧双排设计，引脚定义对应常规串口通讯的电源、收发、接地引脚，建模时特意保留了排针与板体之间的焊接间隙，方便后续做装配仿真时，准确模拟焊接后的结构强度与应力分布。

在结构设计思路上，这款模块没有采用额外的金属屏蔽外壳，依靠板载芯片的内置屏蔽设计降低电磁干扰，因此板体的外形轮廓做了圆角处理，避免尖角在安装时划伤操作人员或周边线材，板体的安装孔位预留位置适配常见的粘胶固定、螺丝固定两种安装方式，不需要额外设计定制固定支架，就能快速集成到现有设备的控制板上。对于做整机结构设计的工程师来说，这个三维模型可以直接导入装配体中，校验模块与周边元件的安全距离，尤其是排针伸出长度与外壳开孔的匹配度，避免后期开模后出现元件顶壳、接口对位不准的问题，同时也能提前模拟模块工作时的散热空间预留，因为板载芯片在持续传输数据时会产生一定热量，足够的周边净空能保证热量自然散出，不需要额外加装散热结构，降低整机的物料成本。
