格罗夫V2.0超声波测距传感模块结构设计

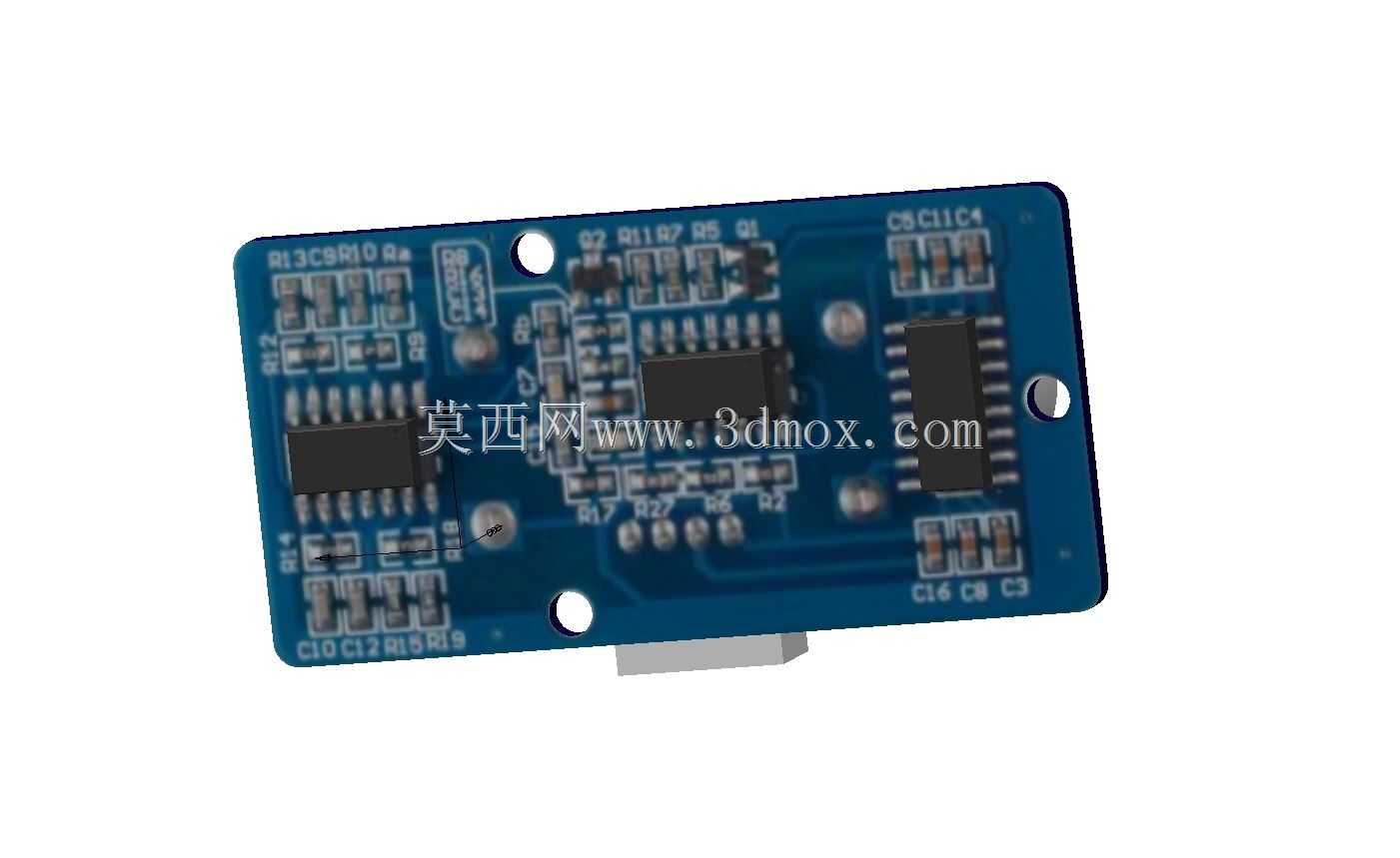

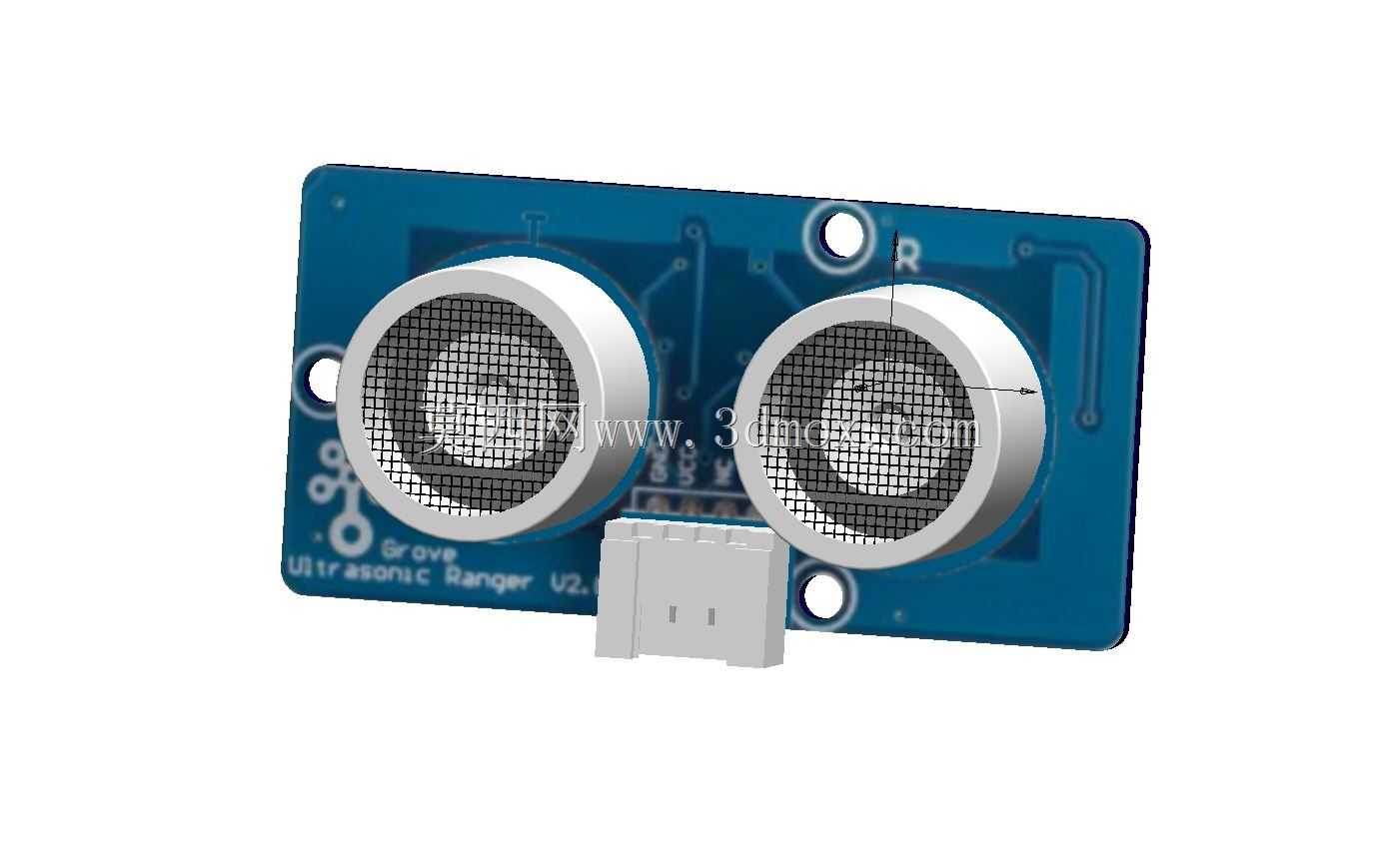

在做小型移动机器人避障、智能小车近距探测、工位物料到位检测这类项目时，经常会用到这类超声波测距模块，这款双探头的测距组件，核心是通过一对超声换能器完成收发作业，实现非接触式的距离检测，避免接触式测量对被测物表面造成划伤，也能适配粉尘、弱光照这类光电传感器容易误判的工况。从结构设计上看，整块PCB基板做了圆角处理，四个角预留的安装孔位刚好适配M2规格的螺丝固定，安装孔的中心距经过校准，能直接兼容市面上主流的Grove系列传感器安装支架，不需要额外做转接板设计，在做原型机搭建的时候能省不少结构适配的功夫。两个超声换能器采用对称式布局，收发探头的间距经过测算，能有效减少近距探测的盲区，最小探测距离可以控制在2cm左右，不会因为探头间距过宽导致近距离被测物无法被识别。模块侧面预留的插接式接线座采用防呆设计，插反了无法接入，能避免现场接线时接错电源引脚烧坏模块的问题，接线座的引脚定义统一为电源、地、信号，兼容主流的单片机IO口直连，不需要额外做电平转换电路。探头部分的金属网罩做了压边固定，和PCB基板之间的缝隙打了密封胶，能阻挡日常使用中的浮尘进入换能器振膜位置，延长模块的使用寿命，网罩的开孔率经过优化，既不会阻挡超声波的收发路径，也能对内部的振膜起到物理防护作用，避免装配过程中硬物戳伤振膜。整个模块的厚度控制在12mm以内，安装时不需要预留过大的纵深空间，在紧凑的设备内部也能找到合适的安装位置，PCB板上的丝印标注清晰，除了模块版本标识外，还标注了收发探头的对应位置，方便后期维护时快速判断故障点。在做结构建模的时候，要特别注意探头前方不能有遮挡结构，安装面要和被测面保持平行，否则会导致超声波反射路径偏移，出现测量数值不准的问题，模块的供电线路要和动力线分开布线，避免电机运行时的电磁干扰影响测量精度。这类测距模块除了移动机器人避障外，还能用于自动感应水龙头的人体检测、停车场车位占用检测、自动门的人员靠近触发等场景，结构设计上的标准化接口，能让它快速适配不同的应用载体，不需要针对每个场景重新做结构开模，大幅缩短项目的开发周期。
