壁挂式多自由度夹取机械臂结构设计

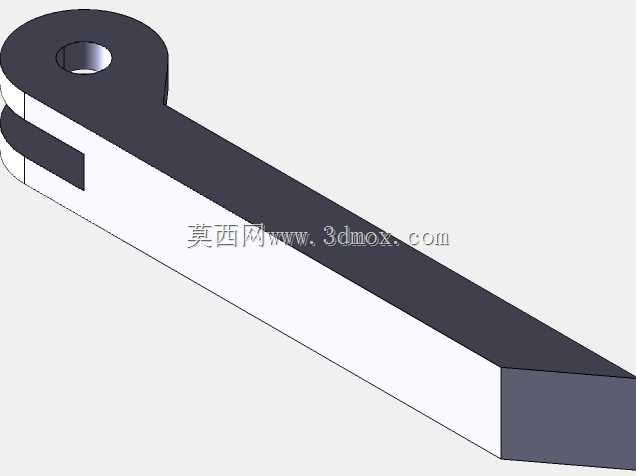

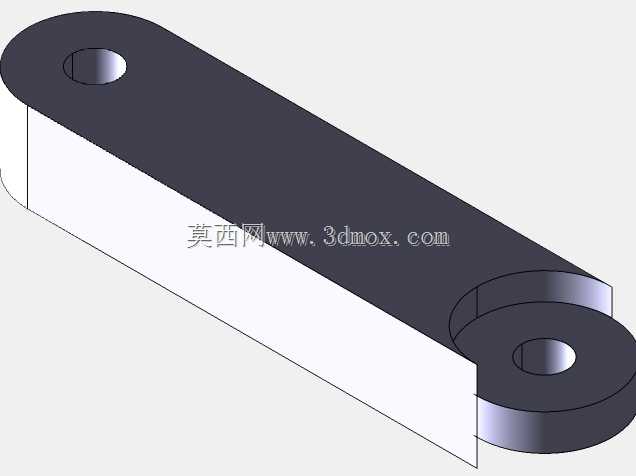

这款壁挂安装的串联式机械执行臂，核心适配空间受限的工位作业需求，常见于精密装配工位、医疗辅助操作场景、实验室样本转运环节，区别于落地式机械臂的占地特性，其安装依托垂直墙面完成固定，能充分释放地面操作空间，适配台面作业区上方的悬空作业布局。从结构设计逻辑来看，臂体采用多段串联铰接结构，每段关节内置转动副，可实现水平回转、俯仰摆动的多维度动作组合，末端搭配三指式夹爪结构，夹爪指节通过铰接点连接，可根据被夹取物件的外形调整开合角度，适配规则型材、小型工装件、实验容器等不同形态物件的夹持需求，夹持力度可通过关节阻尼参数调整，避免刚性夹持对易损工件造成表面损伤。设计阶段优先考虑安装边界的适配性，安装底座采用平板式贴合结构，可直接通过紧固件固定在预制墙面安装板或设备侧壁上，底座与首段臂体的连接关节预留足够的回转间隙，避免臂体摆动过程中与安装墙面发生运动干涉；臂体各段的长度比例经过运动仿真校核，在完全伸展状态下可覆盖前方扇形作业区域，收回状态下臂体可折叠贴靠墙面，减少非作业状态下的空间占用，不会对工位周边的人员通行、其他设备操作造成阻碍。针对手势控制的交互逻辑，结构设计阶段预留了传感模块的安装位，可在臂体关节处或末端集成姿态传感组件，匹配手势识别的信号输入需求，操作人员可通过手势动作直接映射臂体的运动轨迹，省去传统示教器编程的繁琐流程，适配小批量、多品类的柔性作业场景，比如医疗场景下的辅助器械递送、实验室里的样本无接触转运、小型装配工位的工件上下料辅助。夹爪部分的指端做了圆弧过渡处理，避免尖锐棱边在作业过程中剐蹭工件或操作人员，臂体外壳采用轻量化结构设计，在保证结构刚性的前提下降低整体自重，减少壁挂安装面对承重的要求，普通预制墙面或设备金属侧壁均可满足安装强度需求；关节处的走线采用内置式布局，所有动力线、信号线均从臂体内部空腔穿行，避免外露线缆在臂体摆动过程中发生缠绕、剐蹭问题，提升长期运行的可靠性。在实际应用中，这类壁挂机械臂可搭配不同的末端执行件替换原有夹爪，拓展出涂胶、检测、搬运等不同功能，适配不同行业的细分作业需求，其结构的模块化设计也方便后期的维护更换，单段臂体或关节出现故障时可单独拆解替换，无需整体拆卸设备，降低运维成本。
