垂直起降固定翼混合动力无人机结构设计

　　这款垂直起降固定翼飞行器的结构设计，核心瞄准小范围测绘、边境巡检、应急通信中继这类对起降场地要求极低、同时需要长航时作业的场景，解决了多旋翼无人机航时不足、传统固定翼需要跑道或者弹射回收装置的痛点。从结构布局来看，采用了尾座式垂直起降构型，没有额外的倾转机构，靠两组垂直布置的升力旋翼支撑垂直起降阶段的升力，平飞阶段切换为固定翼巡航模式，动力系统采用油电混合配置，巡航阶段由内燃机提供持续动力，垂直起降阶段由直流电机提供瞬时大拉力，兼顾航时与垂直起降的动力响应需求。

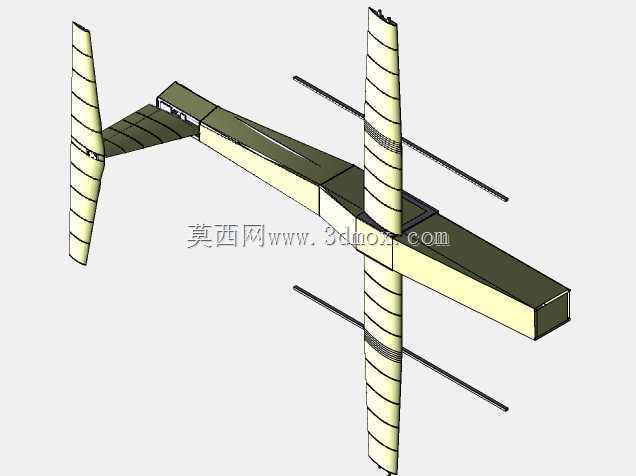

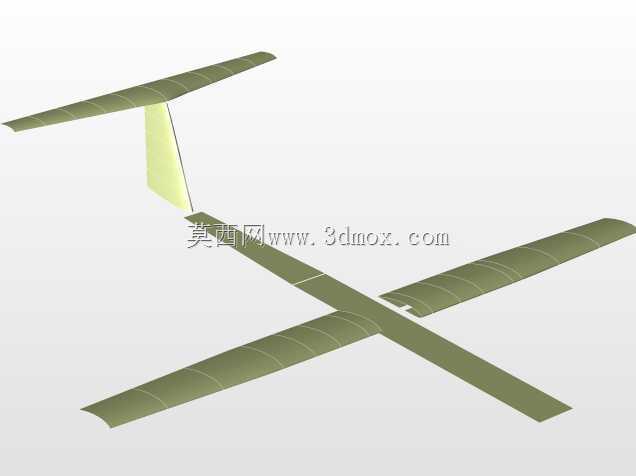

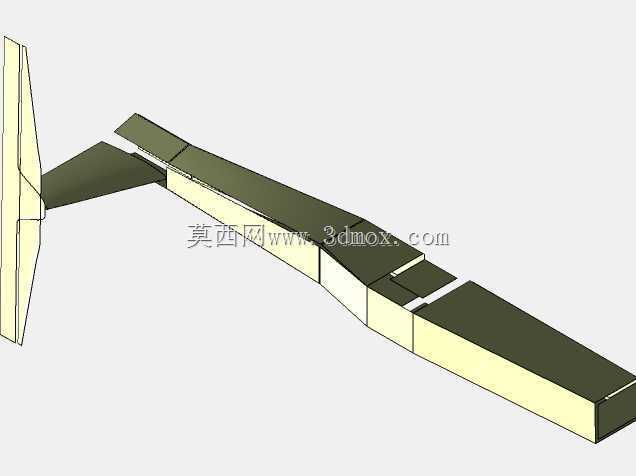

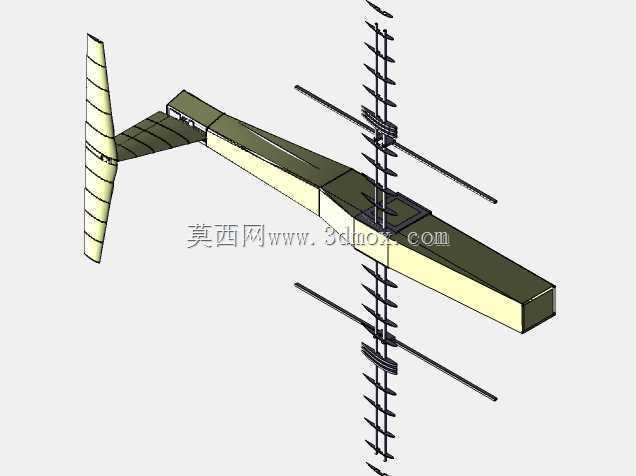

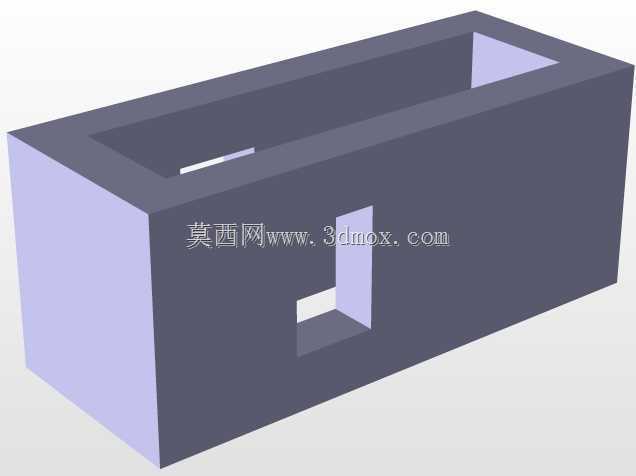

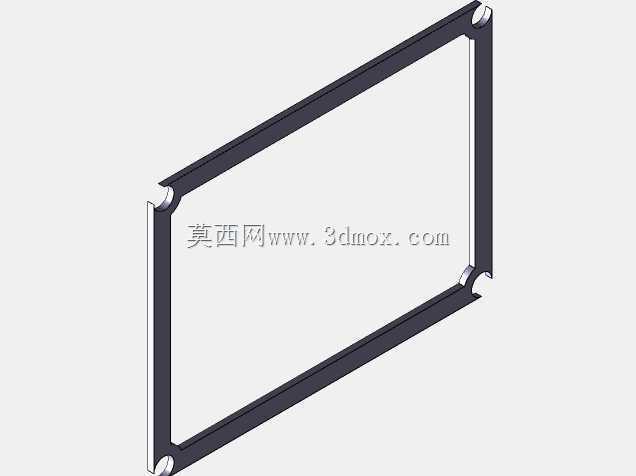

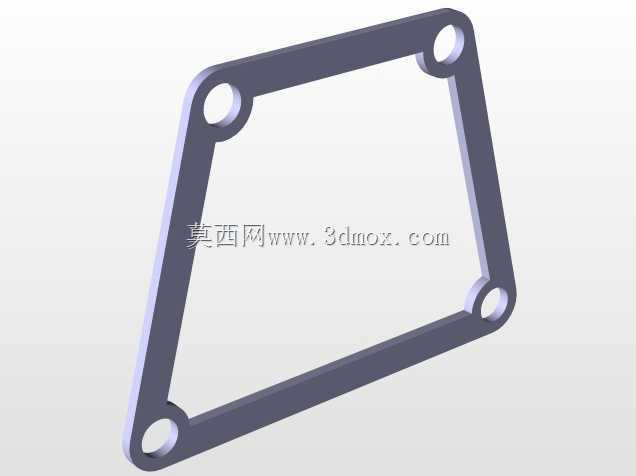

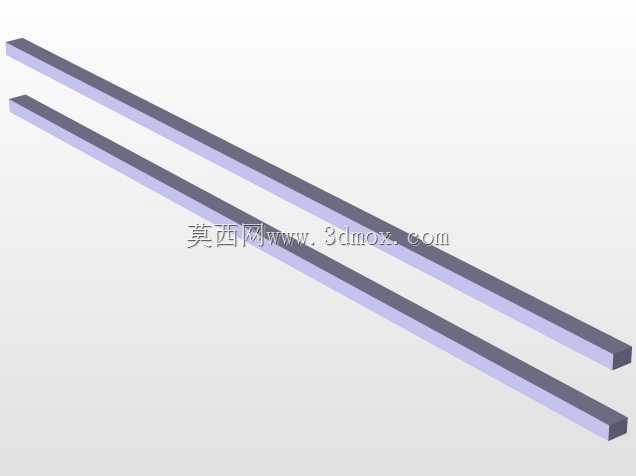

　　从结构设计思路上，整机采用模块化分段设计，机身主体为矩形截面承力结构，加工装配难度低，内部预留了足够的航电设备、燃油箱、电池组的安装空间，机翼采用上单翼布局，平飞阶段升阻比表现优异，垂直尾翼与机身一体化设计，两个垂直尾翼分别布置在机身首尾的垂直轴线上，既作为垂直起降阶段的起落支撑结构，也集成了垂直升力旋翼的安装座，省去了额外的起落架结构重量。机翼下方伸出的两个悬臂结构，是平飞阶段辅助动力电机的安装位，垂直起降阶段这两个电机也会参与姿态配平，抵消旋翼扭矩带来的姿态偏转，不需要额外的舵面偏转就能完成垂直阶段的姿态稳定。

　　在安装边界设计上，整机所有突出结构都做了收束处理，旋翼的旋转平面完全避开了机身、尾翼的结构干涉范围，垂直起降状态下整机的投影轮廓为矩形，不需要额外的起降场地平整处理，只要能容下机身投影面积的硬质平面就能完成起降。结构强度设计上，所有承力接头都做了局部加强，旋翼安装座位置预埋了加强筋，能够承受垂直起降阶段的瞬时冲击载荷，机身蒙皮采用轻量化夹层结构，在保证结构刚度的前提下尽可能降低空机重量，提升有效载荷能力。

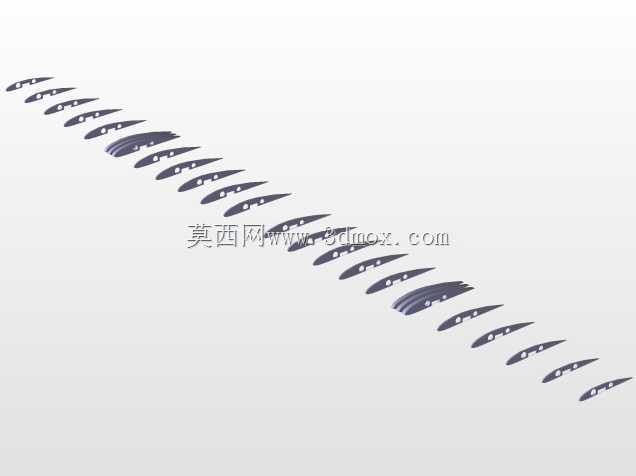

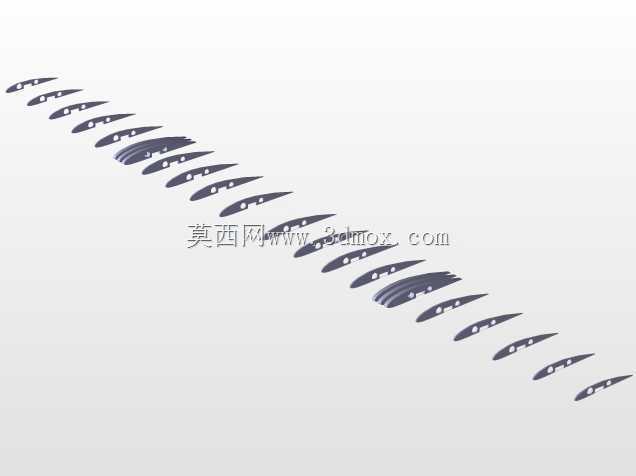

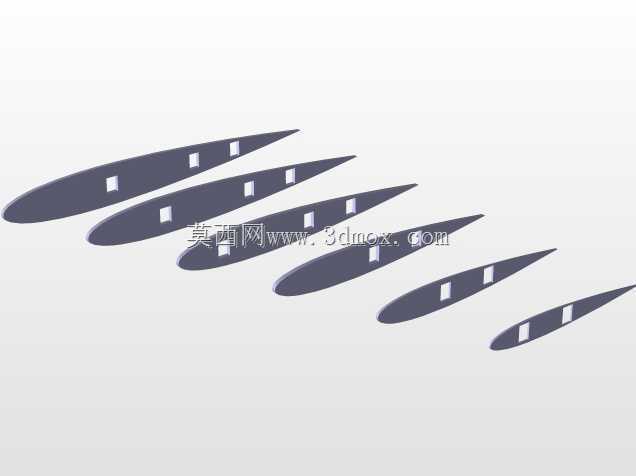

　　实际功能层面，这套结构已经完成了小比例样机的悬停、平飞转换测试，垂直起降阶段的姿态控制逻辑不需要复杂的舵机联动，靠四个旋翼的转速差就能完成俯仰、横滚、偏航的全姿态控制，平飞阶段过渡到固定翼模式后，内燃机驱动的巡航动力能够维持长时间的低速巡航，机翼的翼型选择了低速高升阻比构型，在低亚音速巡航状态下有着不错的升力表现，适合长时间低速巡检作业。结构设计上充分考虑了维护便捷性，所有机载设备的安装位都预留了检修口，不需要拆解主体结构就能完成航电、动力系统的日常维护，旋翼、机翼这类易损部件都采用快拆接口设计，外场作业时可以快速更换受损部件，不需要复杂的工装工具。

　　从尺寸边界来看，小比例验证机的机身长度控制在单人可搬运的范围内，外场作业时不需要大型转运设备，两名作业人员就能完成整机的转运、起降准备工作，垂直尾翼的底部做了耐磨处理，直接作为起降支撑脚，不需要额外加装起落架，进一步降低了结构重量和故障点。动力系统的安装位置做了重心配平设计，燃油消耗过程中整机重心偏移量控制在允许范围内，不会因为燃油消耗导致平飞阶段的配平压力过大，电池组布置在机身重心位置，垂直起降阶段的大电流放电不会影响整机的重心平衡。整套结构没有采用复杂的异形曲面，大部分结构件都可以通过常规的板材切割、粘接工艺完成加工，小批量试制的成本较低，适合行业用户根据自身作业需求调整载荷配置，比如更换不同焦距的测绘相机、通信中继模块、大气监测传感器等，不需要对主体结构做大的改动就能适配不同的作业任务。
