以太网通讯接口模块电路板结构设计

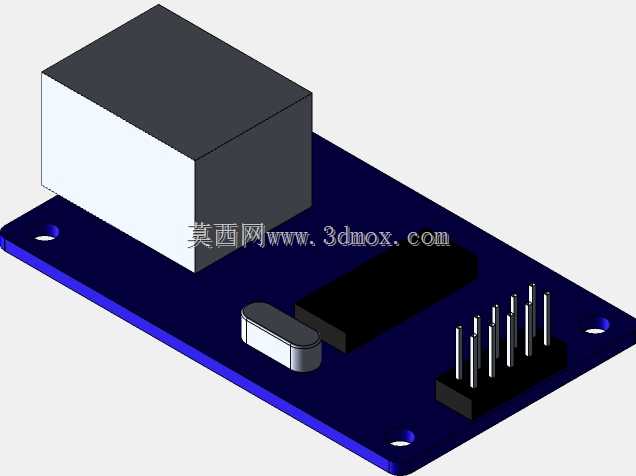

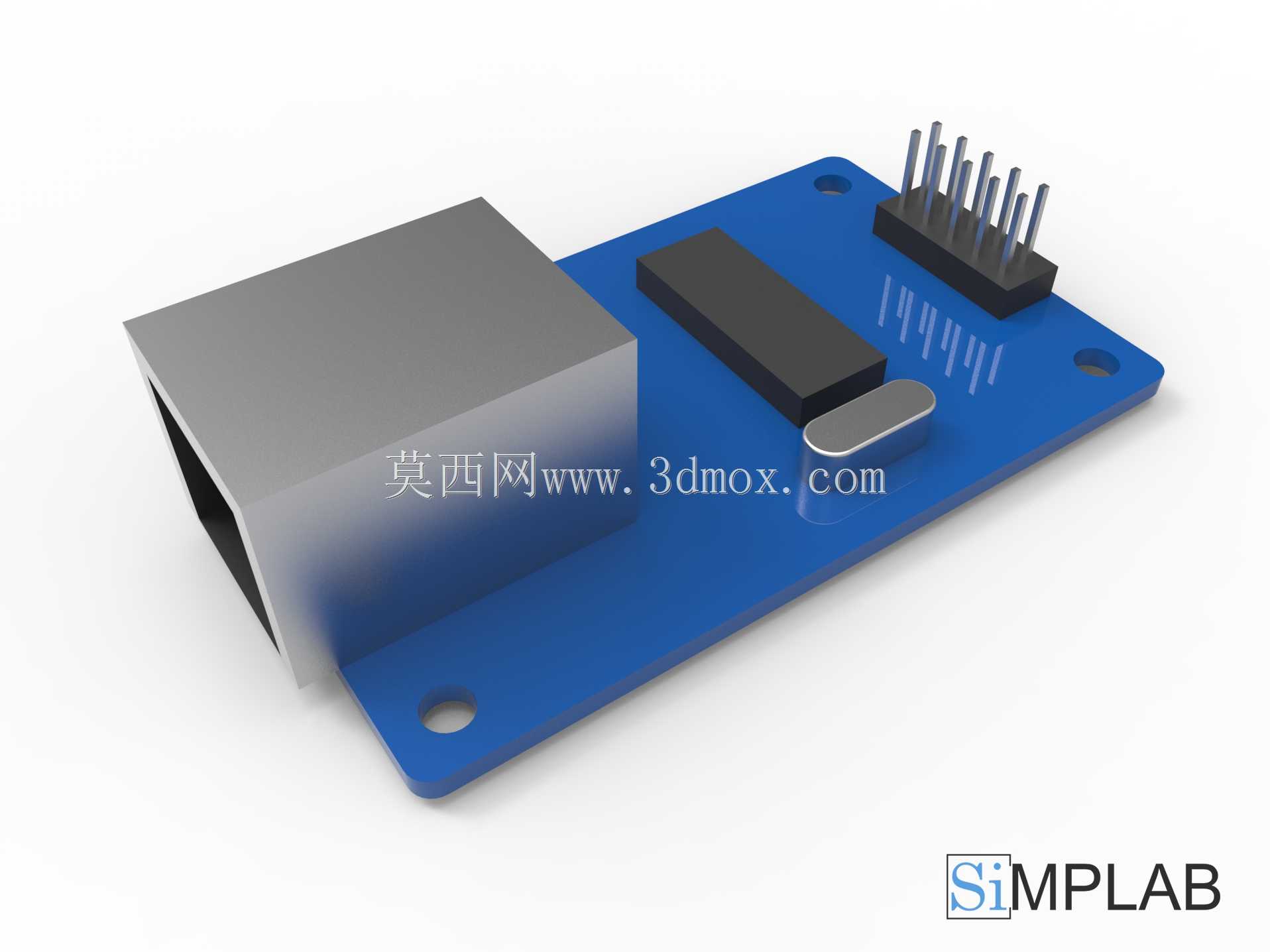

在工业控制、嵌入式开发及智能设备组网场景中，以太网通讯模块是实现设备间数据交互、上位机通讯的核心硬件载体，本次呈现的以太网接口模块结构，完全围绕实际板载安装、信号屏蔽、接口适配的工程需求展开设计。从结构布局来看，板体采用标准矩形PCB基材设计，四角预留对应规格的安装通孔，可直接通过铜柱或螺丝固定在设备主控仓内的预设安装位，安装孔位的间距匹配主流嵌入式开发板的扩展接口排布逻辑，无需额外制作转接支架即可完成装配，板体边缘做了圆弧倒角处理，避免装配过程中划伤操作人员或相邻线束。板载RJ45接口采用金属屏蔽外壳设计，屏蔽壳与PCB板上的接地覆铜区域直接连通，可有效降低工业现场复杂电磁环境对以太网差分信号的干扰，金属外壳的卡扣结构与标准水晶头的锁止尺寸完全匹配，插拔寿命满足工业级设备的反复操作需求，接口伸出板体的高度经过精准核算，装配后可与设备外壳上的网口开孔精准对齐，不会出现接口凹陷或突出过多的问题。板上的排针采用标准2.54mm间距设计，针脚长度适配常规杜邦线连接与排母插接需求，排针旁的晶振元件采用卧式贴装布局，既降低了整体板卡的高度空间占用，也避免了晶振与上方屏蔽罩或相邻元件产生干涉，晶振周边预留了对应的接地焊盘，可按需增加金属屏蔽罩进一步降低时钟信号对外的电磁辐射。板上的主芯片区域预留了足够的散热空间，周边覆铜做了开窗处理，可根据实际功耗需求加装散热片，电源输入回路的布局远离高频信号走线区域，减少电源噪声对通讯信号质量的影响。整个板卡的外形尺寸控制在紧凑型嵌入式模块的常规范围内，可适配小型物联网终端、工业传感器节点、教学实验平台等多种设备的内部安装空间，板上所有元件的高度均控制在统一阈值内，不会出现局部元件过高导致的装配干涉问题，走线区域的避让设计也充分考虑了后期批量生产时的SMT贴片工艺需求，焊盘尺寸与元件封装完全匹配，可直接导入生产流程进行钢网制作与贴片加工。在结构设计过程中，还充分考虑了不同安装方向的适配性，无论水平安装还是垂直固定在设备侧壁，网口的受力方向均有对应的板体结构支撑，避免长期插拔导致的焊盘脱落问题，屏蔽结构的连续设计也保证了整个模块的电磁兼容性能满足工业现场的使用要求。
