奥克托卡南大道全向移动轮组驱动底盘

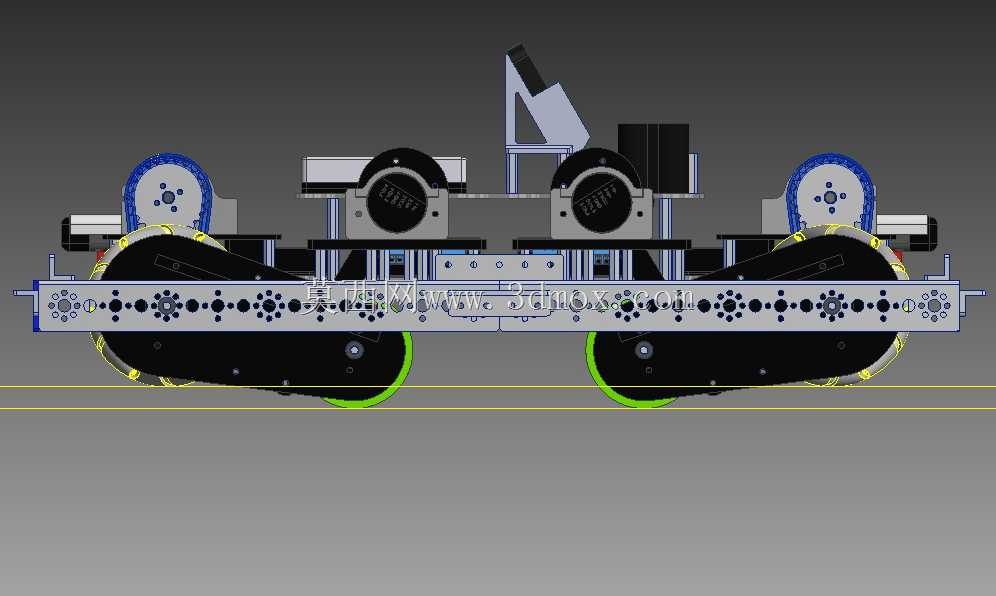

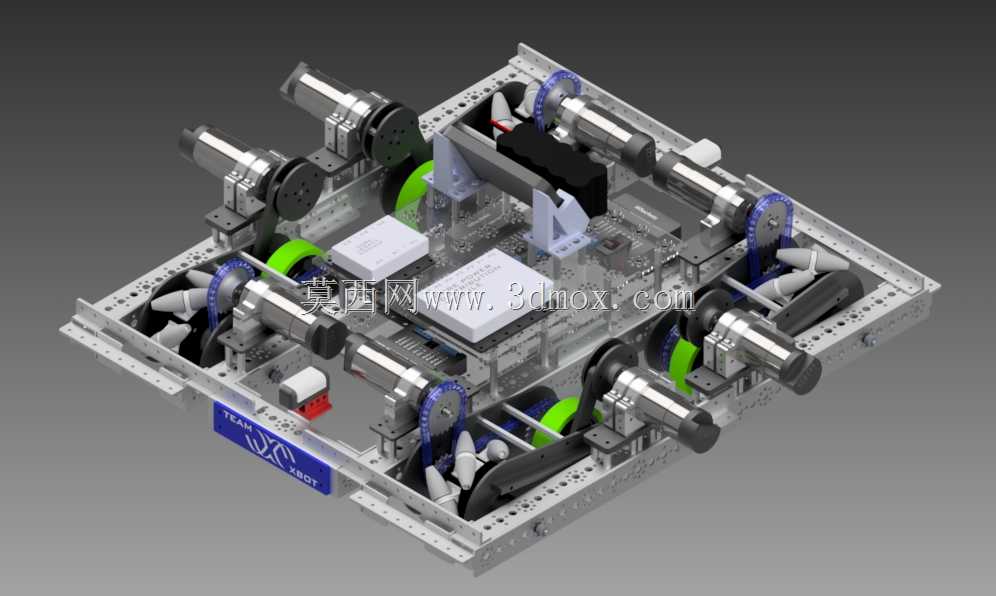

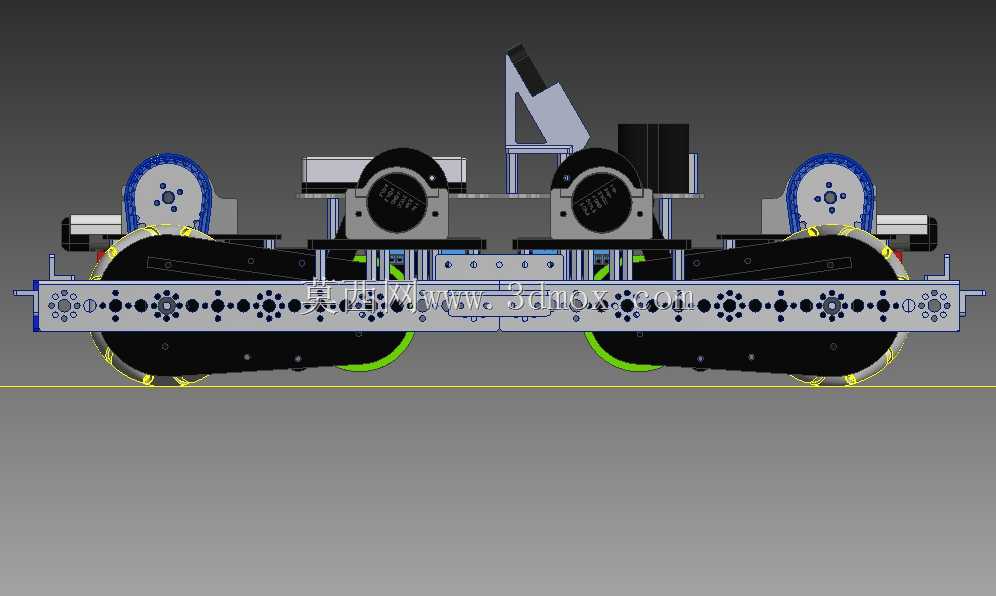

这套全向移动轮组驱动底盘，核心采用octocanum驱动构型，在常规麦克纳姆轮全向移动能力的基础上额外增设牵引轮组，主要面向室内平整作业场景下的重载移动需求，常见于赛事竞技机器人、车间轻型转运平台、狭小空间巡检设备的行走系统开发参考。从结构布局来看，底盘采用对称式框架设计，四组麦克纳姆轮分别布置在框架四角，每一组轮系都匹配独立的动力输出单元，通过带传动结构实现动力从驱动端到轮轴的传递，轮组安装座预留了标准孔位，可根据实际负载需求调整轮系的安装高度与预紧间隙。额外增设的四组牵引轮紧贴麦克纳姆轮布置，主要作用是在大扭矩输出场景下分担轮面接触应力，避免麦克纳姆轮辊子因局部过载出现过早磨损，同时在急停、急加速工况下提供额外的抓地力，降低全向移动过程中的侧滑风险。设计过程中优先考虑了模块化装配逻辑，所有动力单元、传动组件、轮系安装座都采用标准化孔位连接，无需额外焊接工序即可完成整机组装，框架主体采用镂空式型材拼接结构，在保证整体结构刚性的前提下尽可能降低底盘自重，上层预留的平整安装面可直接搭载控制板、电池组、功能执行组件等载荷，安装边界完全匹配常规移动机器人的上层搭载尺寸要求。需要注意的是，该构型的轮系整体外廓尺寸偏大，在应用到合规赛事场景时需要根据赛事规则调整轮组布置间距，同时驱动单元的选型不建议直接搭配伺服电机使用，常规直流减速电机即可满足全向移动的动力输出需求，带传动结构的张紧机构设计在轮组安装座侧方，可通过调节螺栓快速调整传动带张紧力，日常维护时无需拆解整个轮系即可完成传动件更换。整套轮系的动力传递路径经过多轮优化，每一组驱动单元的输出轴都与轮轴保持平行布置，传动过程中的动力损耗被控制在较低水平，全向移动时可通过四组麦克纳姆轮的差速控制实现平面内任意方向的平移、原地旋转动作，牵引轮在常规移动状态下随动转动，不会干扰全向移动的运动轨迹，只有在负载超过麦克纳姆轮单独承载阈值时才会接触工作面提供辅助支撑与牵引力。
