履带式排雷作业探测机器人结构设计

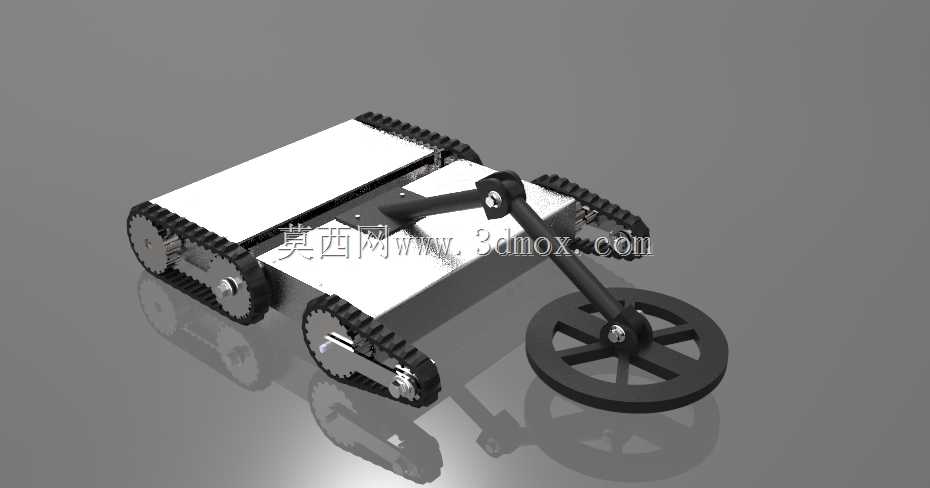

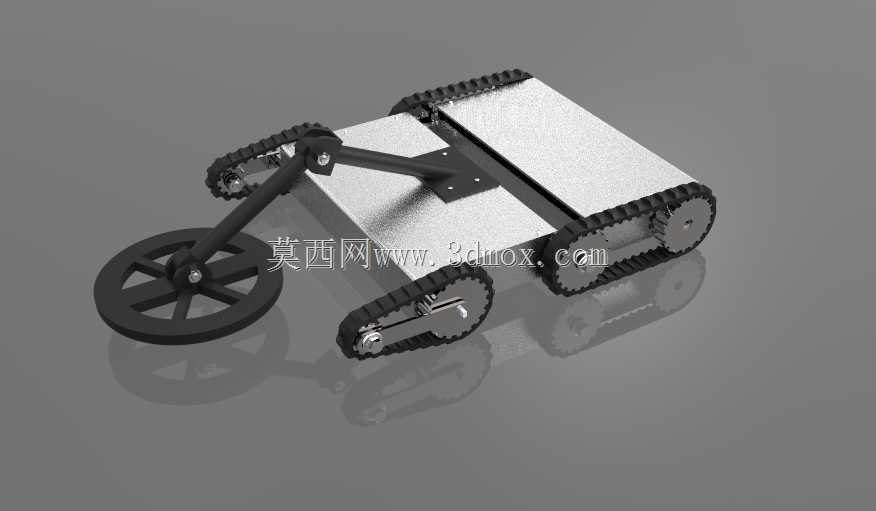

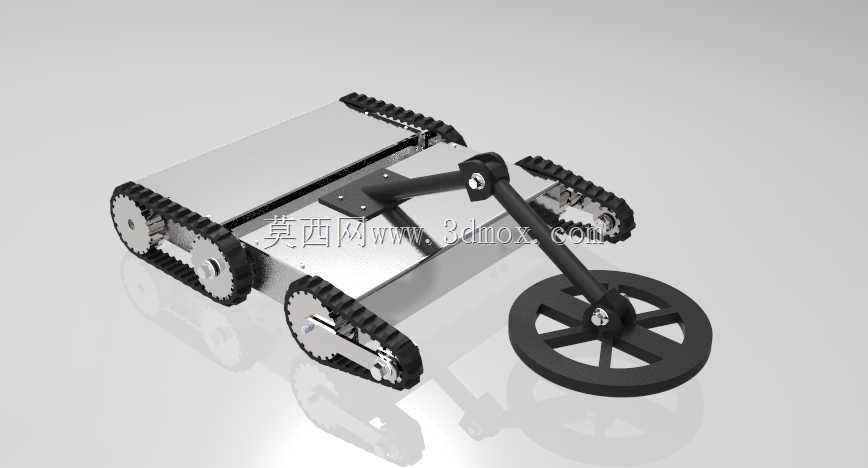

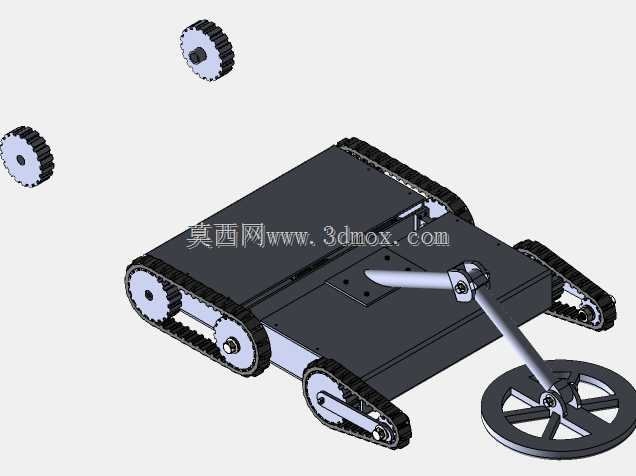

这款履带式探雷作业设备的设计，核心围绕非平整野外作业场景的通行需求展开，区别于常规轮式作业设备，四组独立履带行走单元的布局，能够适配碎石路面、松软泥地、缓坡沟壑等复杂雷区地形，避免作业过程中出现底盘托底、行走打滑的问题，保障探测作业的连续推进。前端铰接布置的轮式探测机构，是整套设备的核心作业部件，设计时采用摆臂式连接结构，可根据地面起伏自适应调整探测轮的下压高度，让探测端始终与地表保持稳定的作业间距，既不会因距离过远降低探测灵敏度，也不会因硬质凸起磕碰损坏探测元件。

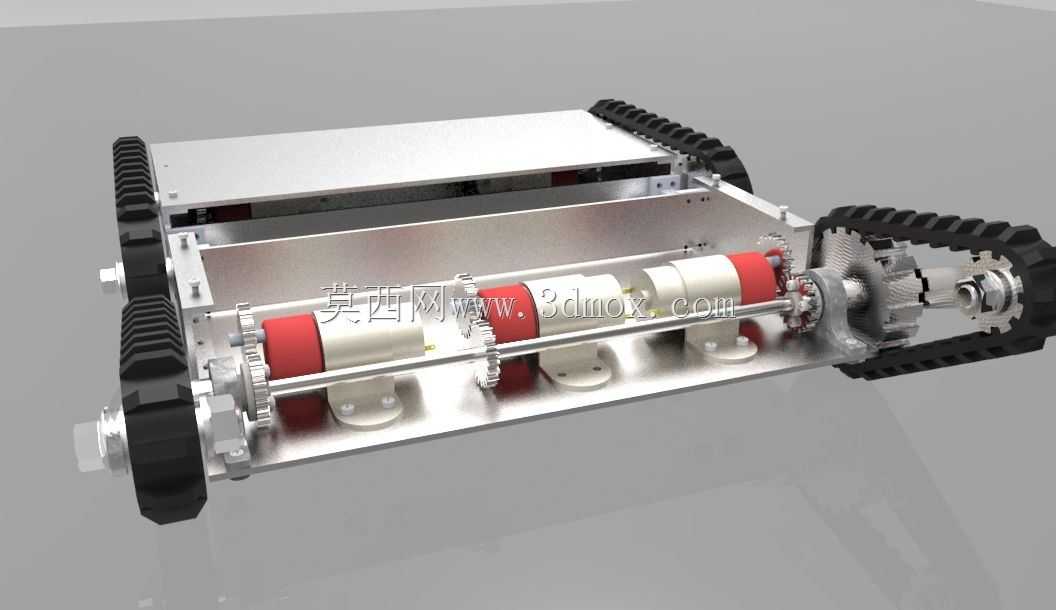

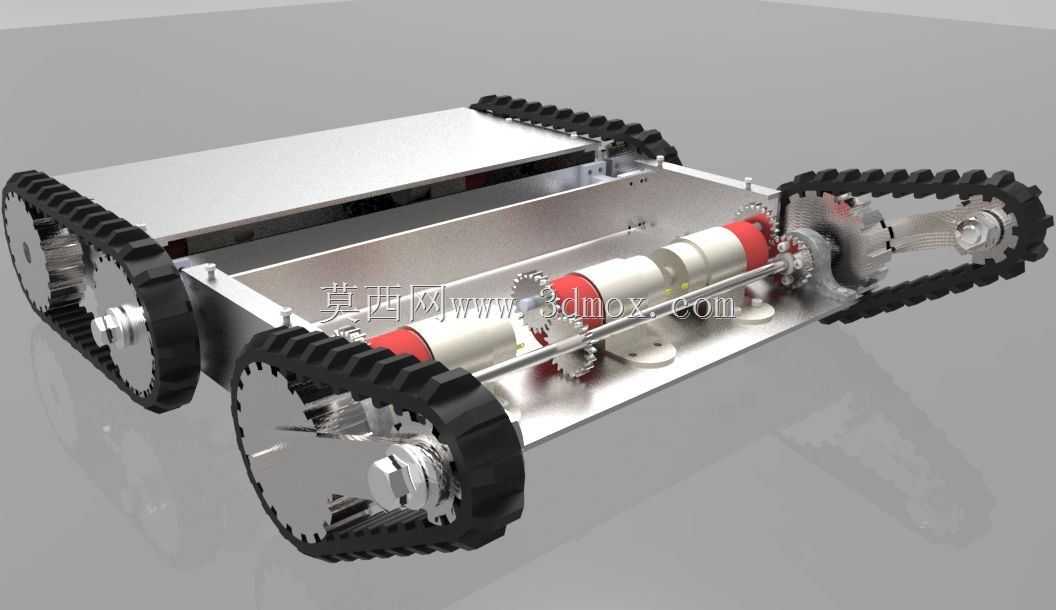

从结构布局来看，底盘主体采用框架式承载结构，将行走驱动模块、控制模块的安装位集中布置在底盘中部区域，降低整机重心高度，提升坡面行走时的抗倾覆能力，履带轮系的张紧结构设计在每组履带的侧端位置，无需拆解履带护板即可完成张紧度调整，适配野外作业的快速维护需求。探测摆臂的铰接点设置在底盘前端的中部位置，摆臂长度经过作业半径校核，既能够覆盖整机正前方的完整探测宽度，也不会因摆臂过长导致转向时探测轮超出整机通行宽度，适配狭窄通道的作业通行需求。

考虑到雷区作业的安全性要求，整机的外形轮廓做了无突出锐角的钝化处理，所有外露的连接螺栓均采用沉头安装方式，避免行进过程中勾挂地表杂草、藤蔓造成行进卡滞。探测轮采用辐条式镂空结构，在保证结构强度的前提下降低前端摆臂的负载重量，减少摆臂铰接处的磨损量，延长部件使用寿命。底盘的离地间隙经过多场景通行仿真验证，能够越过常见的地表石块、土坎障碍，同时不会因离地过高导致整机重心上移影响稳定性。整套行走机构的驱动轮与承重轮做了等直径设计，零部件通用化程度高，可减少作业现场的备件储备种类，降低后勤维护压力。

在功能实现逻辑上，探测轮的摆臂预留了角度调节的冗余空间，可根据不同的地表植被覆盖情况调整探测高度，适配草地、裸土、砂石地等不同地表环境的探测作业需求。履带的齿形做了加深设计，在湿滑坡面的附着能力更强，能够应对雨后雷区的松软泥泞路面作业需求。整机的电气元件安装仓做了密封式设计，可阻挡野外作业时的扬尘、露水侵入元件仓，提升复杂环境下的作业可靠性。
