直插LED指示电子线路板装配结构

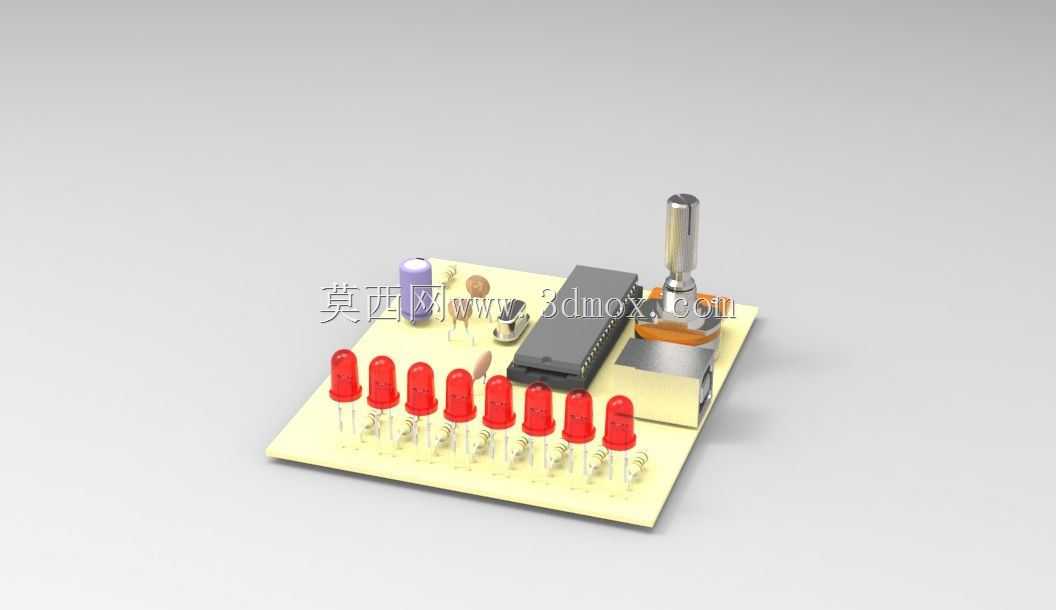

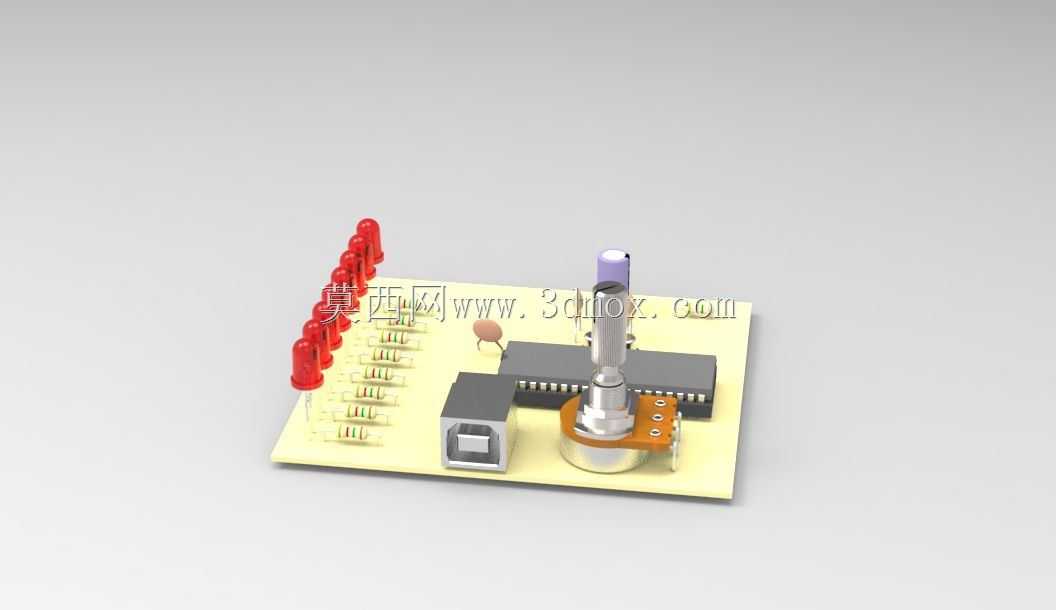

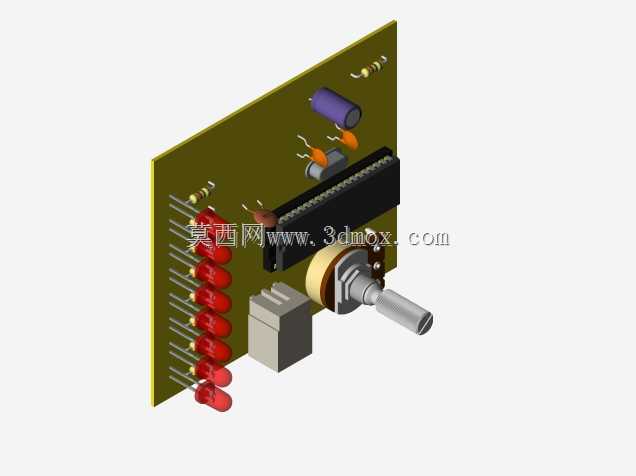

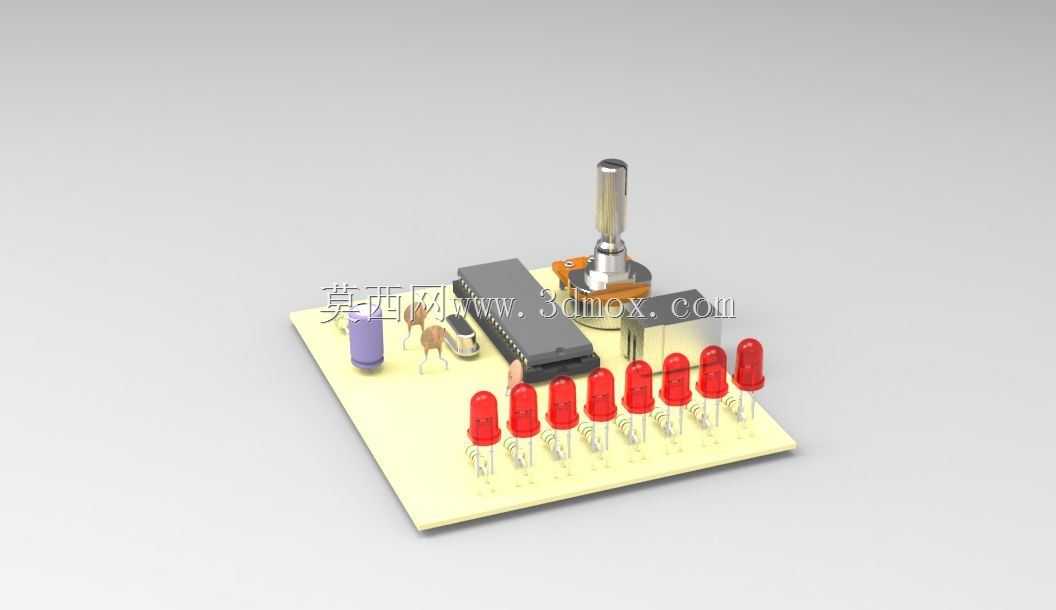

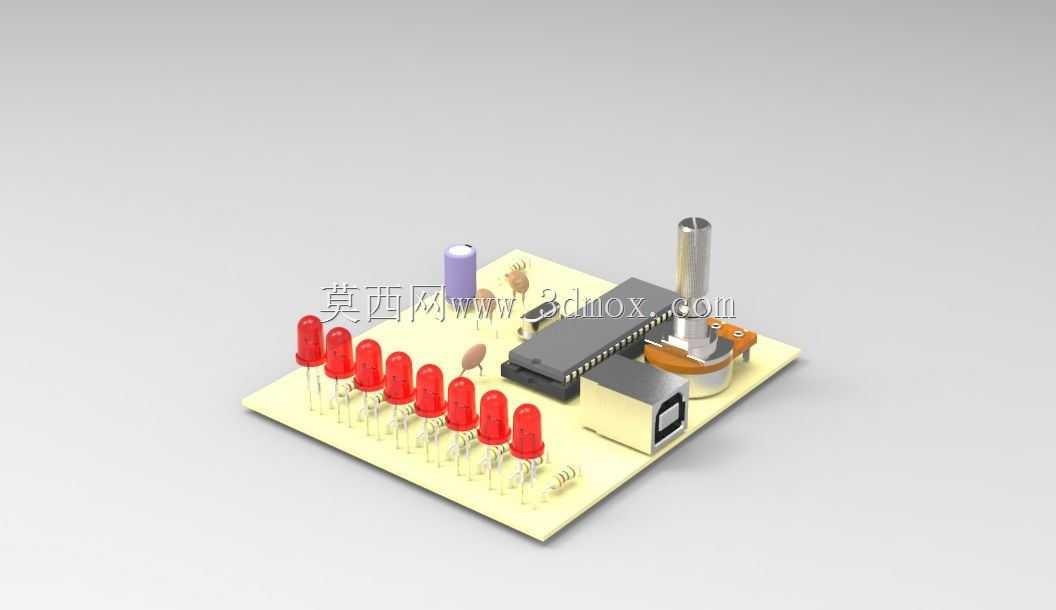

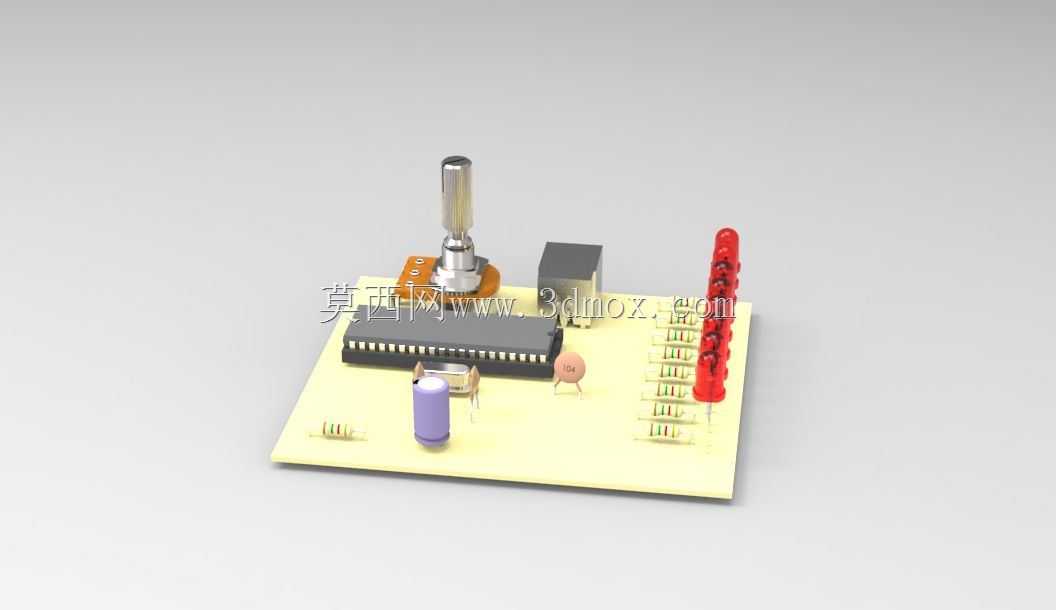

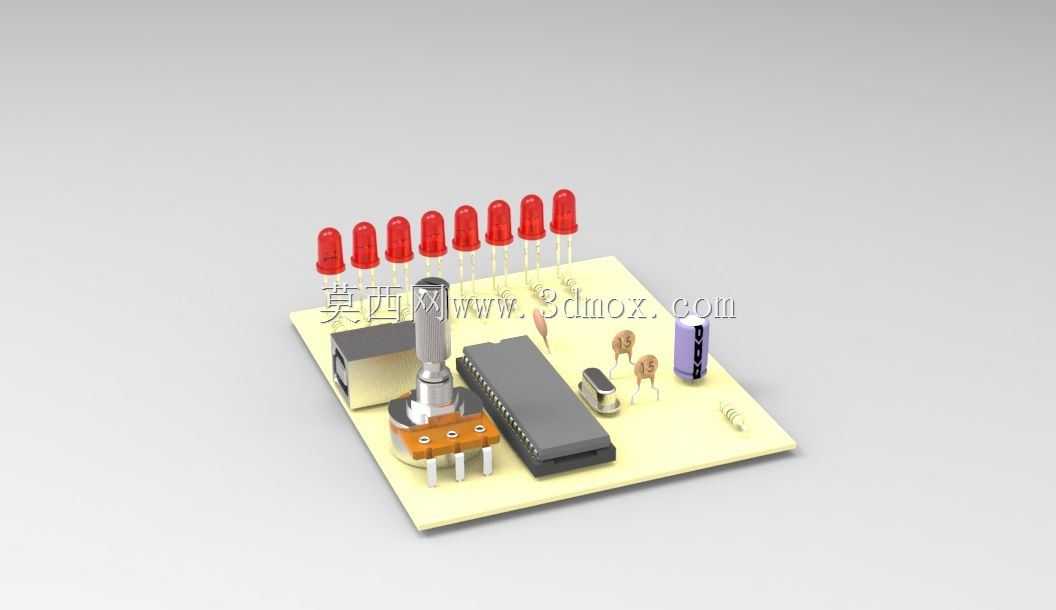

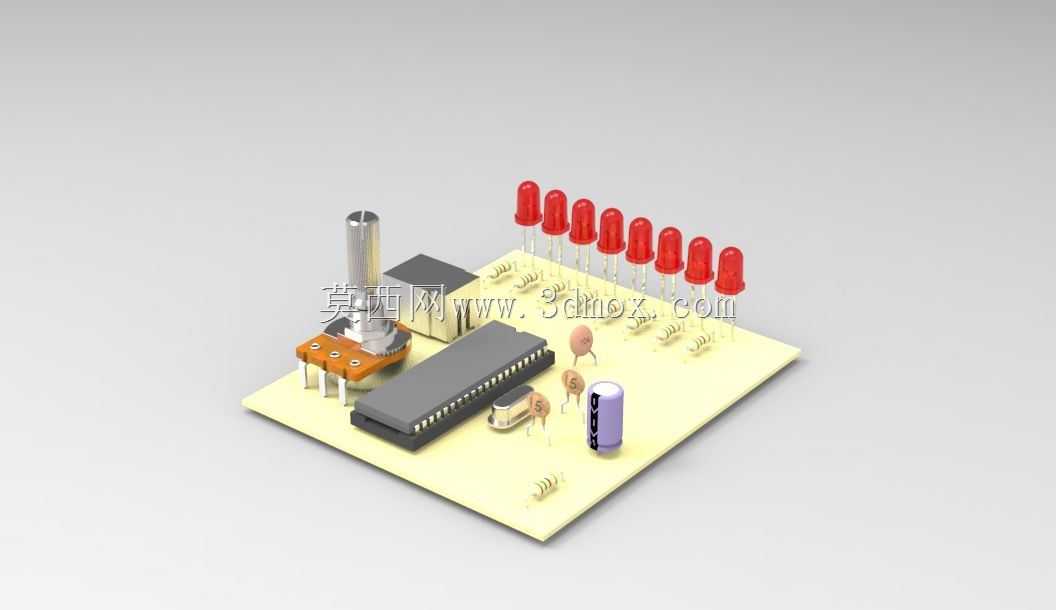

　　这块线路板的建模重点不在复杂曲面，而在电子元件装配关系、板上空间占用和后续壳体匹配。板体采用矩形基板布局，边缘保留平直安装边界，便于嵌入小型控制盒、教学实验装置或通讯终端内部。实际使用时，板上一排红色直插LED承担状态指示功能，可对应电源、通道、信号、故障或档位等信息；侧向布置的旋转电位器用于参数调节，例如音量、阈值、灵敏度或输出强度；中间双列直插芯片则构成核心逻辑或驱动部分，周边电容、电阻、接插件和小型元件按信号流向与装配空间穿插排布。

　　从结构设计角度看，LED采用直立安装方式，灯罩高出板面较多，设计外壳时必须为每颗指示灯预留透光孔或导光柱位置。若前面板覆盖在板上方，LED中心间距、灯罩直径和顶端高度会直接影响开孔尺寸；若采用导光结构，还需控制导光柱端面与LED之间的间隙，避免压弯引脚或造成光线偏移。电位器的金属轴同样属于高部件，其轴线位置、伸出长度和旋钮安装空间要在整机堆叠阶段优先确认。轴体附近不能被壳体筋位干涉，旋钮直径也应与面板操作区域匹配，防止旋转时碰到相邻指示灯或文字标识。

　　板上元件布局体现了典型的功能分区思路。指示器件集中在板边，便于使用者观察；调节器件靠外侧布置，方便轴体穿过面板；芯片放置在中部，可缩短与周边阻容元件的连接距离；较高元件与低矮贴片、插接件之间留出合理间隔，减少视觉遮挡，也利于装配检查。三维建模时需要分别表达基板厚度、焊盘位置、元件本体、引脚弯折和焊点区域，尤其直插LED的两根引脚并非简单圆柱，穿过板面后的弯折方向和间距会影响装配真实性。电位器则要体现本体、固定件、金属轴和轴端台阶，否则在面板干涉检查中容易漏掉关键高度。

　　安装边界方面，基板四角和外缘可作为定位参考，外壳内部导轨、螺柱或卡扣应避开焊点与元件本体。板上最高区域集中在LED阵列和电位器轴体，芯片、电容等高度次之，贴装元件最低，因此整机内部Z向空间不能只按基板厚度估算。若设备需要抗震或便于维修，板边螺钉孔附近应保留工具操作空间，接插件方向也要与线束走向一致。对于教学演示或产品展示模型，这种线路板还可用于说明电子装联工艺：直插元件如何穿板、焊接后如何固定、面板控件如何与电路板协同，以及指示灯阵列如何在有限板面上形成清晰的人机反馈。

　　在建模细节处理上，材质区分也很关键。基板的浅黄绝缘层、LED红色半透明灯罩、金属引脚、黑色芯片封装和电位器金属轴具有不同反光特性，渲染时能够清楚表达装配层次。红色LED阵列虽然外形重复，但每颗元件的位置、引脚和焊点都应保持独立，便于后续调整数量或间距。电位器轴体与板上安装座之间的同轴关系需要准确，芯片引脚与焊盘的对应关系也不能错位。整体结构虽小，却覆盖了电子设备内部布局、面板开孔、元件高度控制、操作件避让和指示光路设计等多个工程要点，适合作为通讯类小终端、控制模块或实验电路板的结构设计参考。
