小型有刷直流驱动电机结构设计

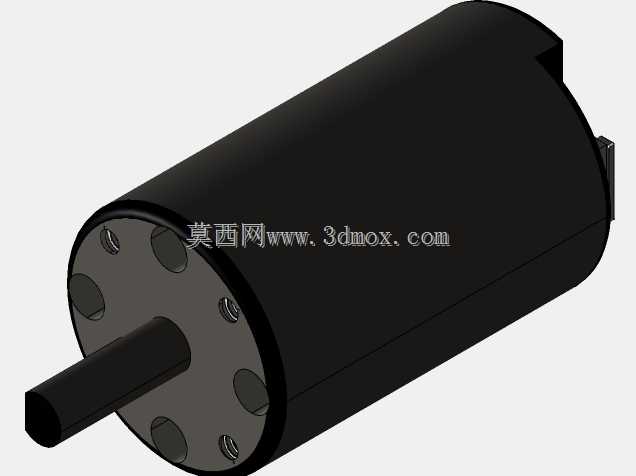

这款小型直流驱动电机的三维结构，是面向小型移动机器人、桌面级自动化执行机构开发的动力输出部件，在实际工程应用中，这类小功率直流电机常被用作小型巡检机器人的行走驱动、桌面分拣机构的动力源、教学类机器人竞赛平台的执行元件，也可适配小型电动玩具、便携电动工具的动力输出需求，覆盖消费级机电产品、教学实训设备、小型自动化装置多个应用场景。从功能特性来看，该电机采用圆柱形机壳搭配单出轴的结构设计，输出轴为光轴配合扁位的形式，可直接通过紧定螺钉连接联轴器、同步带轮或者小型齿轮，无需额外加工轴端键槽，适配小扭矩传动场景的快速装配需求；机壳尾部预留接线端子安装位，可直接插接供电线束，也可根据安装需求焊接导线，接线端做了防呆结构设计，避免正负极接反导致的驱动电路损坏。设计过程中优先考虑了安装适配性，机壳端面预留两个对称的安装定位孔，可通过M2规格的螺丝直接固定在设备的安装支架上，也可搭配配套的电机固定座实现径向抱紧安装，安装边界控制灵活，既可以嵌入设备内部的安装腔做内置动力源，也可以通过支架外装在设备侧板上，适配不同的设备布局需求。建模过程中完整还原了电机的内部装配关系，包括定子磁钢的贴合位置、转子绕组的排布空间、换向器与碳刷的接触结构、前后端盖的轴承安装位，在做设备整体装配模拟时，可以直接验证电机与周边传动部件、安装结构的干涉情况，无需额外简化模型即可完成运动仿真，模拟电机输出轴带动负载转动时的动态干涉检查，提前排查装配过程中可能出现的结构冲突。外形尺寸上，该电机属于小功率微型直流电机范畴，机壳外径适配常规20mm系列电机安装座，输出轴直径匹配常见的小型联轴器内孔规格，轴向长度控制紧凑，不会占用过多的设备内部空间，对于内部布局紧凑的小型机器人、便携电动装置来说，这类尺寸的电机可以在提供足够输出扭矩的同时，尽可能压缩动力单元的安装空间，帮助设计人员优化设备整体体积。在做结构选型时，该模型可以直接用于安装位的匹配验证，设计人员可以直接调取模型放入设备整体装配体中，核对安装孔位、输出轴对接尺寸、接线端的走线空间，不需要反复测绘实物样品，大幅缩短前期方案设计的验证周期，尤其是在做小型移动机器人的动力舱布局时，可以直接模拟电机与电池、控制板、传动轮的相对位置，优化走线与装配顺序，避免后期打样时出现安装空间不足、传动对接偏差的问题。
