多向移动万向自由轮结构设计

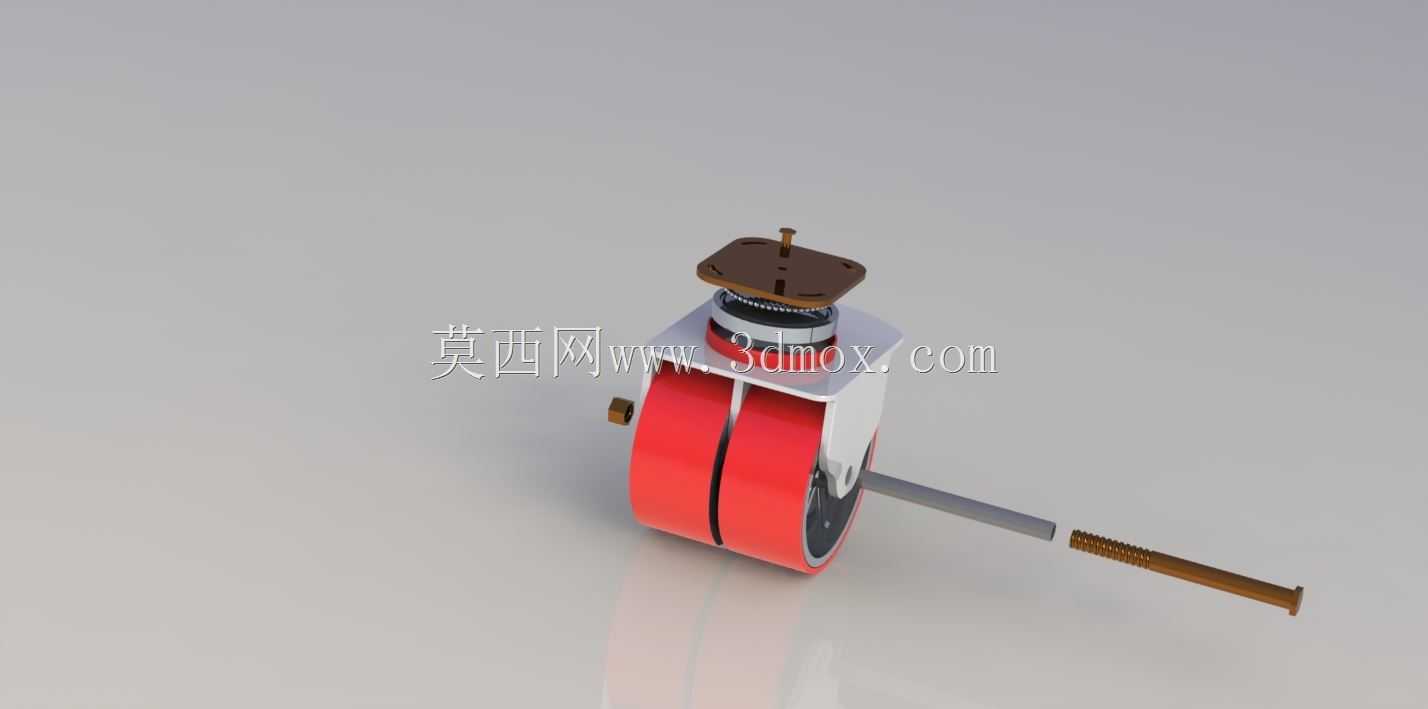

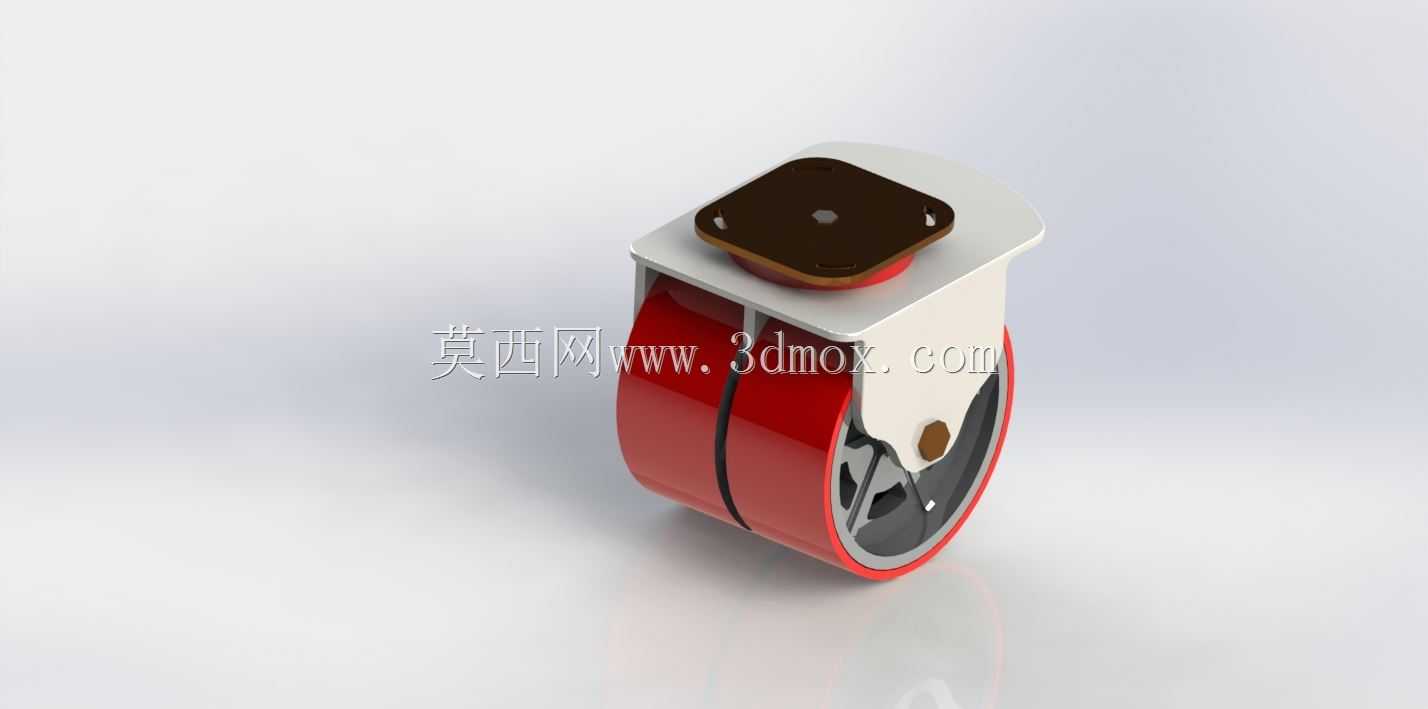

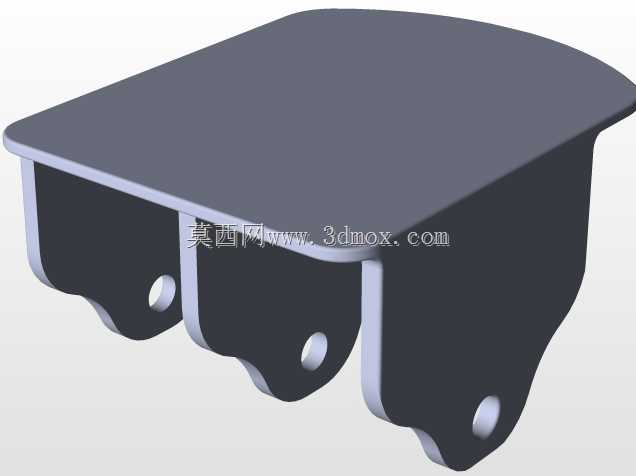

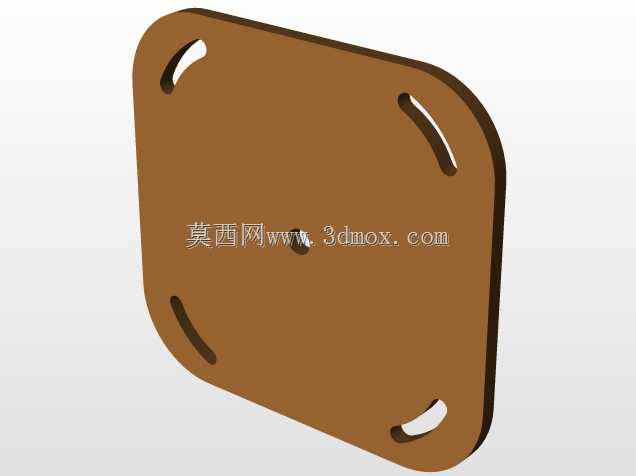

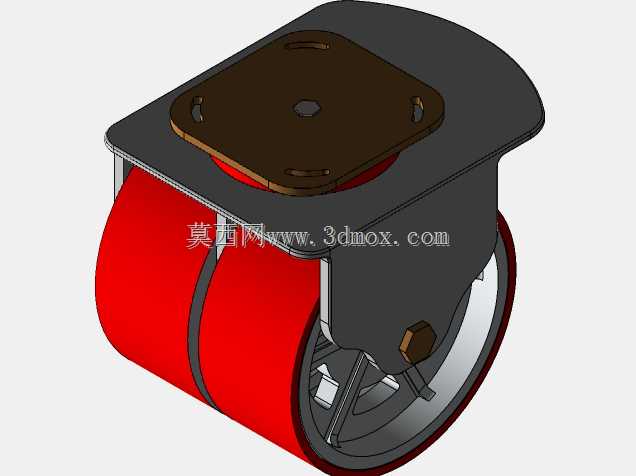

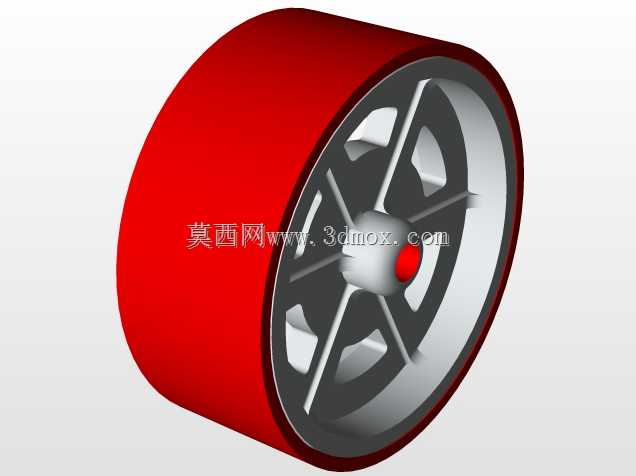

这款多向移动自由轮的设计，核心是解决常规定向轮无法实现平面内任意方向位移的痛点，在AGV转运小车、轻型移动工装台、实验室可移动设备支架、仓储周转料架等场景中，这类轮组是实现设备灵活移位的核心执行部件。不同于普通定向脚轮仅能沿轮体滚动方向行进，该自由轮通过轮体与安装支架的回转配合，可在承载状态下随时调整行进方向，无需额外设置转向驱动结构就能完成斜向平移、原地转向等动作，适配狭小空间内的设备移位需求。从结构设计逻辑来看，轮体采用高弹性聚氨酯材质包覆硬质轮芯，既保证滚动过程中的减震性能，避免硬质地面刮损，也能控制滚动阻力，减少推行过程中的卡顿感；轮芯内置深沟球轴承，与轮轴配合实现低阻尼转动，长期承载使用下也不易出现卡滞异响。顶部的安装法兰采用方形带定位孔设计，安装边界尺寸适配常规工业铝型材的端面安装孔位，四个安装孔对称分布，可直接通过螺栓与设备底部的安装梁固定，无需额外加工转接板，安装时需注意保证四个轮组的安装面处于同一水平面，避免单个轮组受力过载导致使用寿命缩短。支架部分采用冲压成型的金属结构，转向回转部位设置推力轴承，承载时可承受垂直方向的载荷同时保证转向动作顺滑，不会因设备重压导致转向卡死。轮体侧面设置的防护结构可避免车间内的碎屑、线材缠绕到轮轴缝隙中，减少日常维护的频次。在实际选型应用中，这类自由轮通常四个为一组搭配使用，单轮承载能力适配轻型到中型的移动设备，轮面宽度设计兼顾了接地比压与转向灵活性，不会因轮面过宽导致转向阻力过大，也不会因轮面过窄造成地面压痕过重。设计过程中对轮体的回转半径做了优化，安装后设备底部的预留间隙可控制在较小范围，不会过多占用设备底部的布线空间，同时转向时轮体不会与设备底部的安装梁发生运动干涉，在移动工作台、可移动式货架、小型巡检机器人底盘等场景中应用时，无需额外修改设备原有底部结构就能直接替换原有定向轮，大幅提升设备的移动灵活性。
