康耐视InSight7000工业视觉检测相机

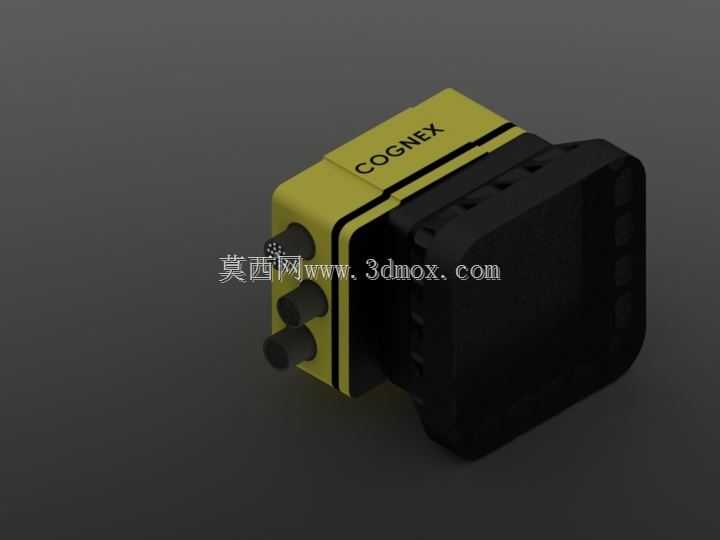

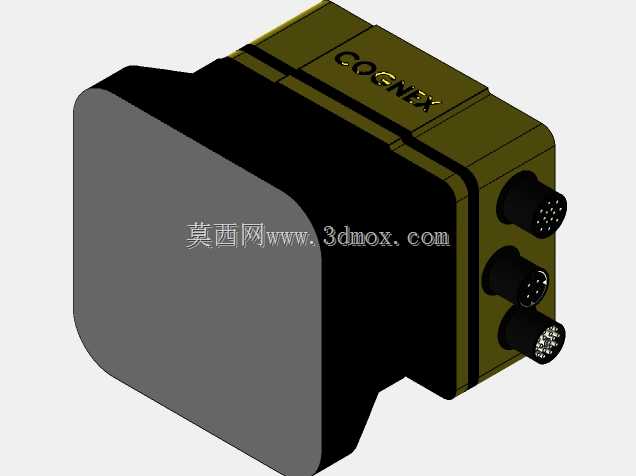

在自动化产线的视觉检测工位上，这类一体式智能相机是替代人工目检、完成高速在线检测的核心部件，不需要额外搭配独立的图像采集卡与处理主机，自身就集成了图像采集、算法运算、结果输出的全部功能，能直接对接产线的PLC、机械手等执行单元，完成缺陷识别、定位引导、尺寸测量、条码读取这类常见的工业视觉任务。从结构设计来看，这款相机采用了分体式的防护外壳设计，前端是镜头安装与成像模组区域，后端是电路与接口集成区域，黄黑撞色的外壳一方面是工业设备的辨识度设计，另一方面硬质的工程塑料外壳能满足车间常规的防泼溅、抗粉尘要求，接口端预留的三个圆形航空接插件，分别对应电源供电、IO信号触发、以太网通讯的连接需求，不需要额外做转接板就能直接完成布线。做产线布局的时候要注意它的安装边界，整体外形是方正的块体结构，安装孔位集中在机身底部与侧部，不管是用L型安装支架固定在型材机架上，还是直接锁附在设备的安装面板上都能适配，镜头端预留的标准C口安装位，可以根据检测视野、工作距离的需求更换不同焦距的工业镜头，不需要改动机身的安装结构就能适配不同的检测场景。设计这类智能相机的三维模型时，要重点还原接口的伸出长度、安装孔的位置公差、镜头端的安装基准面，因为在做产线3D布局的时候，这些尺寸直接决定了相机和待检测工件的安全距离，以及布线时的线缆弯折空间，要是模型的尺寸偏差过大，现场安装时很容易出现镜头和工件干涉、线缆接口被机架挡住的问题。实际应用里，这类相机常装在流水线的正上方或者斜侧方，配合环形光源或者条形光源完成工件的表面检测，比如3C电子产线上的元器件外观缺陷检测、包装产线上的字符识别与条码校验、汽车零部件产线上的装配到位检测，它的一体式结构相比分体式的视觉系统，占用的安装空间更小，布线更简洁，调试的时候也不需要单独协调采集卡和主机的参数匹配，对设备集成商来说能减少不少现场调试的工作量。建模的时候还要注意机身的散热筋结构，虽然这款相机的功耗不高，但后端外壳上的细微散热结构也要还原，避免做热仿真的时候出现偏差，另外接口处的螺纹尺寸、安装孔的沉头深度这些细节，都要和实物的安装尺寸保持一致，方便结构工程师直接调用模型完成安装板、支架的设计，不用再反复核对二维样本的尺寸参数。
